Cómo aplicar un formato a las líneas de cuadrícula

En esta sección:

Las líneas de cuadrícula se emplean como referencia en los diagramas, y ayudan a comprender las cantidades y valores de los datos y a descodificar la información sobre el eje. Existen cuatro tipos de líneas de cuadrícula que puede mostrar y modificar en su diagrama. Son:

Las líneas de cuadrícula principales mejoran la visualización de los valores, mientras que las secundarias complementan a las primeras. Si un punto del trazado está situado entre líneas de cuadrícula principales, puede utilizar las líneas secundarias para una interpretación más precisa de los datos.

Nota: La orientación del diagrama determina las opciones de línea de cuadrícula disponibles.
Principio de página
x
Cuadro de diálogo Formato de líneas de cuadrícula

Independientemente de que acceda a las opciones de línea de cuadrícula desde la cinta o el menú de clic derecho, se le presentará el cuadro de diálogo Formato de líneas de cuadrícula, con opciones para aplicar un formato a las líneas horizontales y verticales, franjas de color y marcos de un diagrama.

Las franjas de color vienen emparejadas, cada una de un color diferente. Aparecen en un patrón que se repite continuamente, detrás de una serie de un diagrama. El contraste de los colores está diseñado para facilitar la lectura del diagrama.

Se puede utilizar un formato alternativo, aplicando colores diferentes a las secciones de un eje, denominadas regiones.

El cuadro de diálogo Formato de líneas de cuadrícula presenta las pestañas siguientes:

Nota: Las opciones Franjas de colores y Marcos no están disponibles en InfoAssist Basic.

Use la pestaña Líneas de cuadrícula principales para aplicar un formato a las líneas de cuadrícula principales del diagrama. La pestaña Líneas de cuadrícula principales aparece en la imagen siguiente.

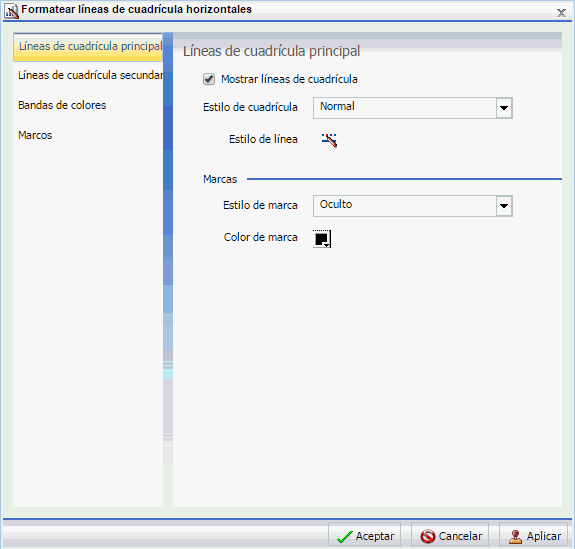

pestaña Líneas de cuadrícula principales del cuadro de diálogo Formato de líneas de cuadrícula

La pestaña Líneas de cuadrícula principales incluye las opciones siguientes:

Use la pestaña Líneas de cuadrícula secundarias para aplicar un formato a las líneas de cuadrícula secundarias del diagrama. La pestaña Líneas de cuadrícula secundarias aparece en la imagen siguiente.

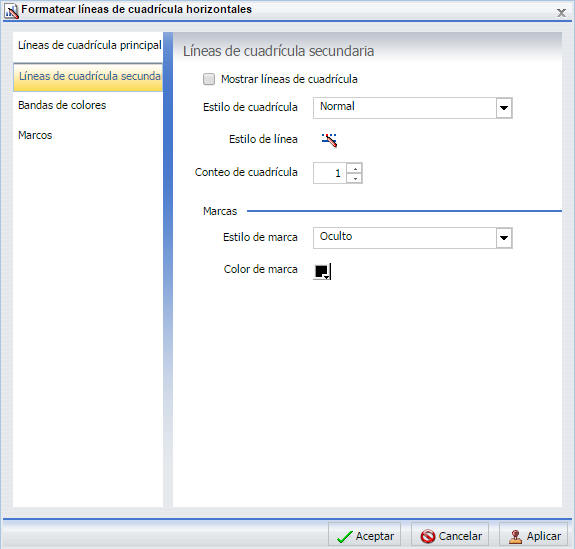

pestaña Líneas de cuadrícula secundarias del cuadro de diálogo Formato de líneas de cuadrícula

La pestaña Líneas de cuadrícula secundarias incluye las opciones siguientes:

Use la pestaña Franjas de color para aplicar un formato a las franjas de color del diagrama. La pestaña Franjas de color aparece en la imagen siguiente.

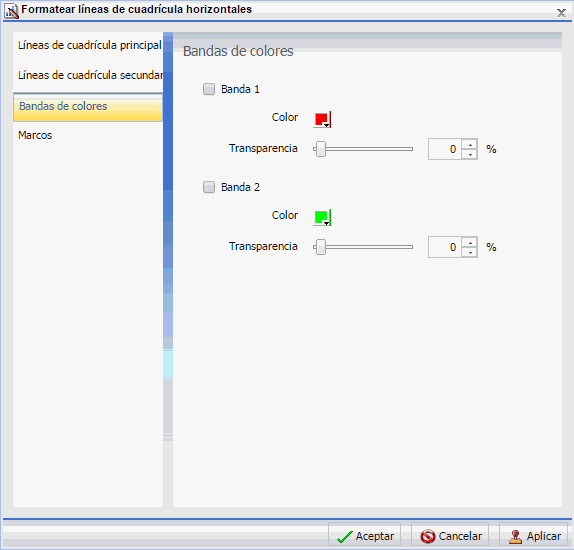

pestaña Franjas de color del cuadro de diálogo Formato de líneas de cuadrícula

La pestaña Franjas de color incluye las opciones siguientes:

Emplee la pestaña Líneas de cuadrante para controlar la colocación y estilo de las líneas de cuadrante de su diagrama de dispersión o burbujas. La pestaña Líneas de cuadrante aparece en la imagen siguiente.

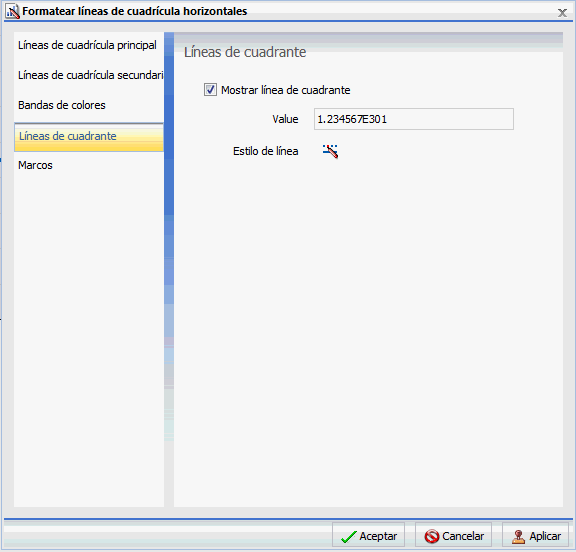

pestaña Líneas de cuadrante del cuadro de diálogo Formato de líneas de cuadrícula

La pestaña Líneas de cuadrante incluye las opciones siguientes:

Emplee la pestaña Marcos para activar o desactivar las regiones del marco y establecer la ubicación y estilo del texto del marco. La pestaña Marcos aparece en la imagen siguiente.

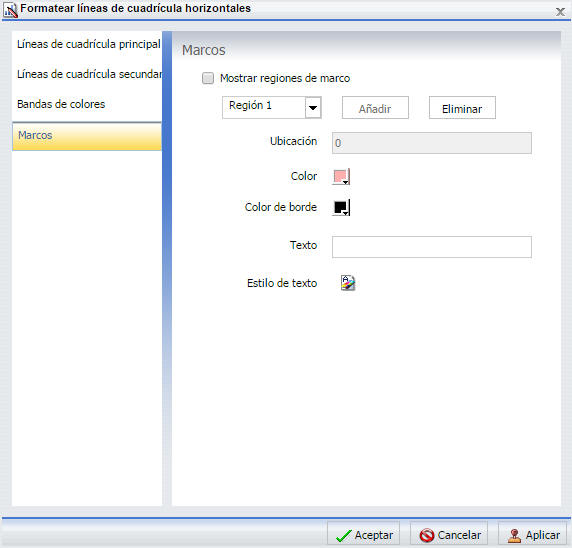

pestaña Marcos del cuadro de diálogo Formato de líneas de cuadrícula

La pestaña Marcos incluye las opciones siguientes:

Para instrucciones sobre cómo abrir este cuadro de diálogo, consulte los procedimientos de Cómo usar las propiedades de línea de cuadrícula.
Principio de página
x
Menú de clic derecho de elementos de línea de cuadrícula

Al pulsar con el botón derecho sobre una línea de cuadrícula de un diagrama, aparece un menú con opciones. Las opciones de los elementos de línea de cuadrícula aparecen descritas en la tabla siguiente.

Elemento

Opción

Descripción

Líneas de cuadrícula horizontales principales

Líneas de cuadrícula horizontales secundarias

Líneas de cuadrícula verticales principales

Líneas de cuadrícula verticales secundarias

Borrar

Elimina la línea de cuadrícula del diagrama y actualiza la Vista previa activa de manera acorde.

Establecer color de línea

Le permite especificar el color de fondo de la línea de cuadrícula, mediante el cuadro de diálogo Color. Para más información, consulte Cuadro de diálogo Color.

Más opciones de líneas de cuadrícula

Abre el cuadro de diálogo Formato de líneas de cuadrícula. Para más información, consulte Cuadro de diálogo Formato de líneas de cuadrícula.
x
Cómo usar las propiedades de línea de cuadrícula

En esta sección:

Las secciones siguientes incluyen los procedimientos para personalizar las líneas de cuadrícula. Los procedimientos están organizados según la pestaña y grupo en que aparecen sobre la cinta sus opciones asociadas.

x
grupo Características de la pestaña Formato

El grupo Características, correspondiente a los diagramas, incluye comandos para seleccionar recursos especializados para los diagramas, como la rotación y la anotación.

x
Procedimiento: Cómo Mostrar líneas de cuadrícula horizontales principales

Si su diagrama no muestra las líneas de cuadrícula por defecto, use este procedimiento para generarlas.

  1. Cree un diagrama.
  2. Desde la pestaña Formato, en el grupo Características, abra el menú desplegable Cuadrícula, apunte hacia Líneas de cuadrícula horizontales y pulse Líneas de cuadrícula principales.

    Las líneas de cuadrícula horizontales principales quedan añadidas al diagrama.

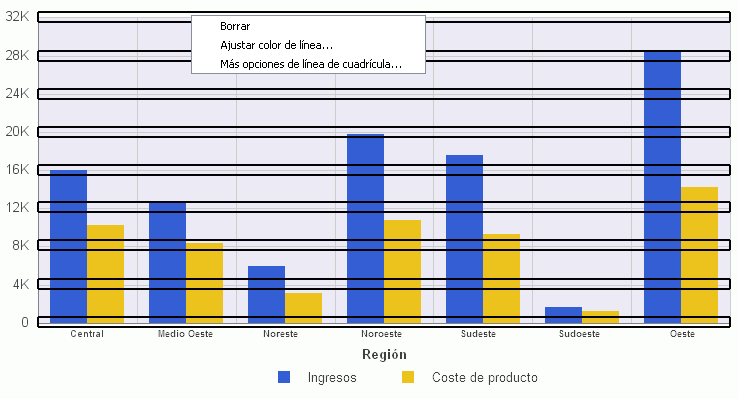

    La imagen siguiente muestra un diagrama con las líneas de cuadrícula horizontales principales resaltadas, y el menú de clic derecho, abierto.

    Líneas de cuadrícula horizontales principales

x
Procedimiento: Cómo Mostrar líneas de cuadrícula horizontales secundarias
  1. Cree un diagrama.
  2. Acceda a la opción de mostrar las líneas de cuadrícula de una de estas formas:
    • Cinta: Desde la pestaña Formato, en el grupo Características, pulse el botón Cuadrícula. Desde el menú desplegable Cuadrícula, apunte hacia Líneas de cuadrícula horizontales y seleccione Líneas de cuadrícula secundarias.
    • Menú de clic derecho: Haga un clic derecho en una serie del diagrama y pulse Más opciones de líneas de cuadrícula. Se abre el cuadro de diálogo Formato de líneas horizontales de cuadrícula. En la pestaña Líneas de cuadrícula secundarias, seleccione Mostrar líneas de cuadrícula.

    Las líneas de cuadrícula horizontales, secundarias quedan añadidas al diagrama.

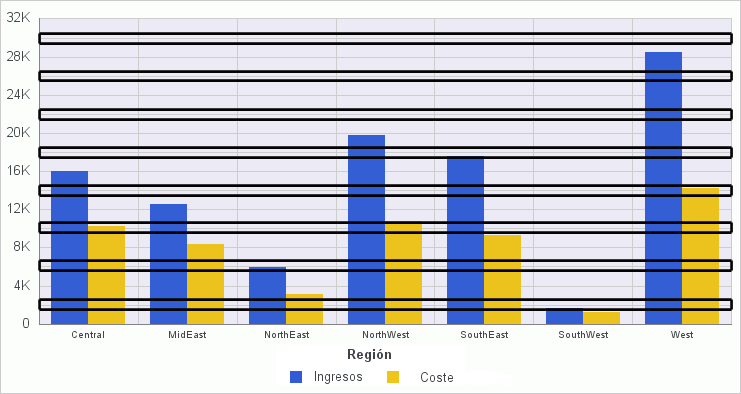

    La imagen siguiente muestra un diagrama con las líneas de cuadrícula horizontales secundarias resaltadas.

    Diagrama de barras con líneas de cuadrícula horizontales secundarias resaltadas y menú de clic derecho

x
Procedimiento: Cómo Mostrar líneas de cuadrícula verticales principales
  1. Cree un diagrama.
  2. Acceda a la opción de mostrar las líneas de cuadrícula de una de estas formas:
    • Cinta: Desde la pestaña Formato, en el grupo Características, pulse el botón Cuadrícula. Desde el menú desplegable Cuadrícula, apunte hacia Líneas de cuadrícula verticales y seleccione Líneas de cuadrícula principales.
    • Menú de clic derecho: Haga un clic derecho en una serie del diagrama y pulse Más opciones de líneas de cuadrícula. Se abre el cuadro de diálogo Formato de líneas verticales de cuadrícula. En la pestaña Líneas de cuadrícula principales, seleccione Mostrar líneas de cuadrícula principales.

    Las líneas de cuadrícula verticales, principales quedan añadidas al diagrama.

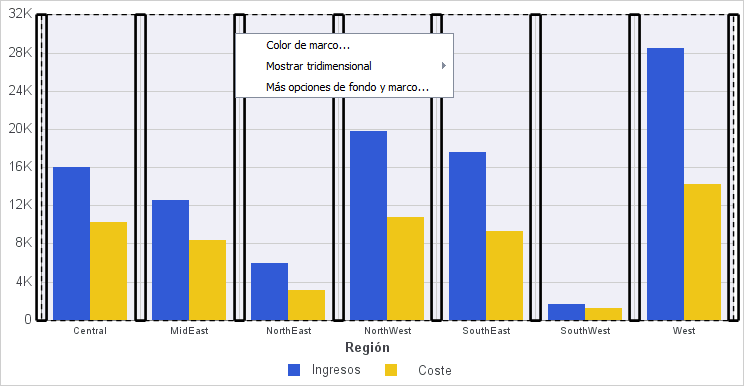

    La imagen siguiente muestra un diagrama con las líneas de cuadrícula verticales principales resaltadas, y el menú de clic derecho, abierto.

    Diagrama de barras con líneas de cuadrícula verticales principales resaltadas y menú de clic derecho

x
Procedimiento: Cómo Mostrar líneas de cuadrícula verticales secundarias
  1. Cree un diagrama.
  2. Acceda a la opción de mostrar las líneas de cuadrícula de una de estas formas:
    • Cinta: Desde la pestaña Formato, en el grupo Características, pulse el botón Cuadrícula. Desde el menú desplegable Cuadrícula, apunte hacia Líneas de cuadrícula verticales y seleccione Líneas de cuadrícula secundarias.
    • Menú de clic derecho: Haga un clic derecho en una serie del diagrama y pulse Más opciones de líneas de cuadrícula. Se abre el cuadro de diálogo Formato de líneas verticales de cuadrícula. En la pestaña Líneas de cuadrícula secundarias, seleccione Mostrar líneas de cuadrícula secundarias.

    Las líneas de cuadrícula verticales, secundarias quedan añadidas al diagrama.

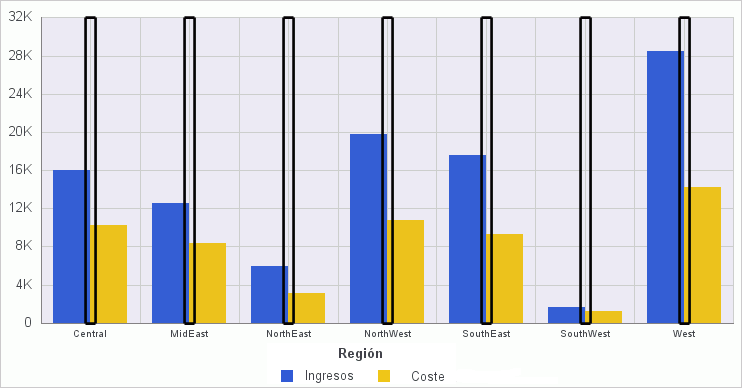

    La imagen siguiente muestra un diagrama con las líneas de cuadrícula verticales secundarias resaltadas.

    Diagrama de barras con líneas de cuadrícula verticales secundarias resaltadas

x
Procedimiento: Cómo Establecer el color, grosor y estilo de una línea de cuadrícula
  1. Abra el cuadro de diálogo Formato de líneas de cuadrícula de una de estas formas:
    • Cinta: Desde la pestaña Formato, en el grupo Características, abra el menú desplegable Cuadrícula, apunte hacia el tipo de línea de cuadrícula al que desea aplicar un formato y seleccione Más opciones de líneas de cuadrícula.
    • Menú de clic derecho: Pulse con el botón derecho sobre una línea de cuadrícula y seleccione Más opciones de líneas de cuadrícula.

    Se abre el cuadro de diálogo Formato de líneas de cuadrícula.

  2. Pulse el icono Estilo de línea.

    Se abre el cuadro de diálogo Estilo de línea.

  3. Establezca el color, grosor y estilo de la línea de cuadrícula
  4. Pulse Aceptar para cerrar el cuadro de diálogo Estilo de línea.
  5. Pulse Aceptar nuevamente para cerrar el cuadro de diálogo Formato de líneas de cuadrícula.

    La línea de cuadrícula presenta el formato correspondiente.

    La siguiente imagen muestra un diagrama con el estilo predeterminado de las líneas de cuadrícula.

    Diagrama con estilo predeterminado de líneas de cuadrícula

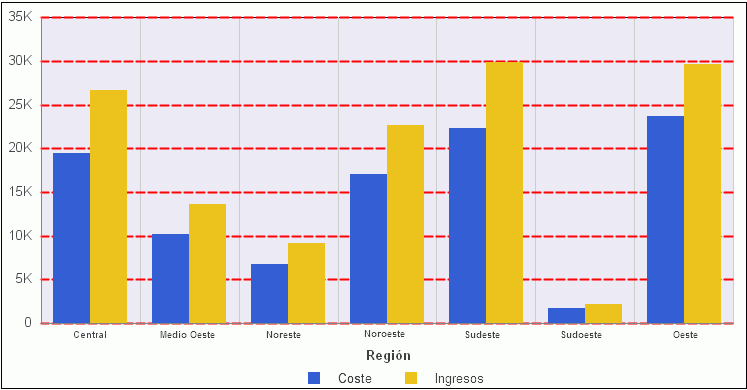

    La imagen siguiente muestra el mismo diagrama con las líneas de cuadrícula de estilo rojo, con líneas discontinuas y un grosor medio.

    Diagrama con líneas de cuadrícula discontinuas de grosor medio con puntos rojos

x
Procedimiento: Cómo Establecer marcas

Las marcas se tratan de líneas cortas perpendiculares a la línea de cuadrícula. Se usan para marcar incrementos específicos a lo largo de la línea de cuadrícula.

  1. Cree un diagrama con líneas de cuadrícula.
  2. Abra el cuadro de diálogo Formato de líneas de cuadrícula de una de estas formas:
    • Cinta: Desde la pestaña Formato, en el grupo Características, abra el menú desplegable Cuadrícula, apunte hacia el tipo de línea de cuadrícula al que desea aplicar un formato y seleccione Más opciones de líneas de cuadrícula.
    • Menú de clic derecho: Pulse con el botón derecho sobre una línea de cuadrícula y seleccione Más opciones de líneas de cuadrícula.

    Se abre el cuadro de diálogo Formato de líneas de cuadrícula.

  3. Desde el menú desplegable Estilo de marca, seleccione una opción de estilo de marca. Las opciones son:
    • Oculto
    • Interior
    • Exterior
    • Extendido
  4. Pulse el icono Color para abrir el cuadro de diálogo Color y establecer el color de las marcas de graduación.
  5. Pulse Aceptar para cerrar el cuadro de diálogo Color.
  6. Pulse Aceptar nuevamente para cerrar el cuadro de diálogo Formato de líneas de cuadrícula.

    Las marcas de graduación presentan el formato correspondiente.

    La imagen siguiente muestra un diagrama con marcas de graduación que abarcan el marco.

    Diagrama con marcas de graduación que abarcan el marco

x
Procedimiento: Cómo Establecer franjas de color
  1. Cree un diagrama con líneas de cuadrícula.
  2. Abra el cuadro de diálogo Formato de líneas de cuadrícula de una de estas formas:
    • Cinta: Desde la pestaña Formato, en el grupo Características, abra el menú desplegable Cuadrícula, apunte hacia el las líneas de cuadrícula a las que desea aplicar un formato y seleccione Más opciones de líneas de cuadrícula.
    • Menú de clic derecho: Pulse con el botón derecho sobre una línea de cuadrícula y seleccione Más opciones de líneas de cuadrícula.

    Se abre el cuadro de diálogo Formato de líneas de cuadrícula.

  3. En la pestaña Franjas de color, pulse el icono Color para abrir el cuadro de diálogo Color y establecer el color de las franjas de color.
  4. Utilizando el deslizador de transparencia, o el cuadro de porcentaje, introduzca o seleccione el porcentaje de transparencia que desea aplicar al color.
  5. Pulse Aceptar para cerrar el cuadro de diálogo Color.
  6. Pulse Aceptar nuevamente para cerrar el cuadro de diálogo Formato de líneas de cuadrícula.

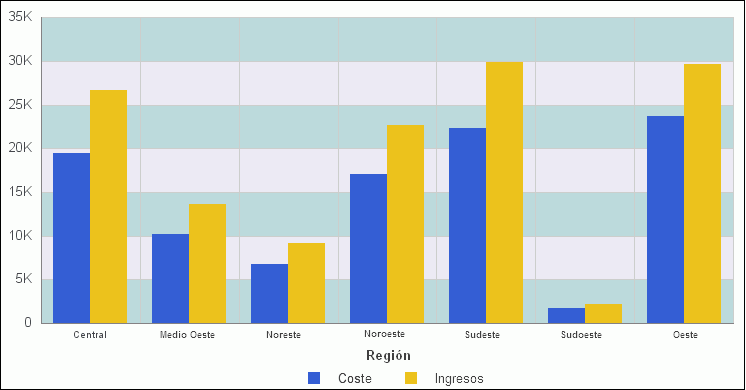

    La imagen siguiente muestra un diagrama con la franja de color 1 establecida en verde, con una transparencia del 80 por ciento.

    Diagrama con franja de color verde y transparencia del 80 por ciento

x
Procedimiento: Cómo Borrar una línea de cuadrícula
  1. Cree un diagrama con líneas de cuadrícula.
  2. Seleccione una línea de cuadrícula.
  3. Borre la línea de cuadrícula de una de estas formas:
    • Cinta: Desde la pestaña Formato, en el grupo Características, pulse el botón Cuadrícula. Desde el menú, apunte hacia la línea de cuadrícula en que desee aplicar el formato y seleccione Más líneas de cuadrícula para abrir el cuadro de diálogo Formato de líneas de cuadrícula. En la pestaña de la línea de cuadrícula que desea borrar, anule la opción Mostrar líneas de cuadrícula y pulse Aceptar.
    • Menú de clic derecho: Pulse con el botón derecho sobre una línea de cuadrícula y, en el menú, pulse Borrar.

    La línea de cuadrícula queda borrada del diagrama.
x
Procedimiento: Cómo Mostrar líneas de cuadrante

Emplee las opciones de la pestaña Líneas de cuadrante para controlar la colocación y estilo de las líneas de cuadrante de su diagrama de dispersión o burbujas.

Nota: Las líneas de cuadrantes están activadas por defecto en los diagramas de burbujas, y desactivadas en los de dispersión.

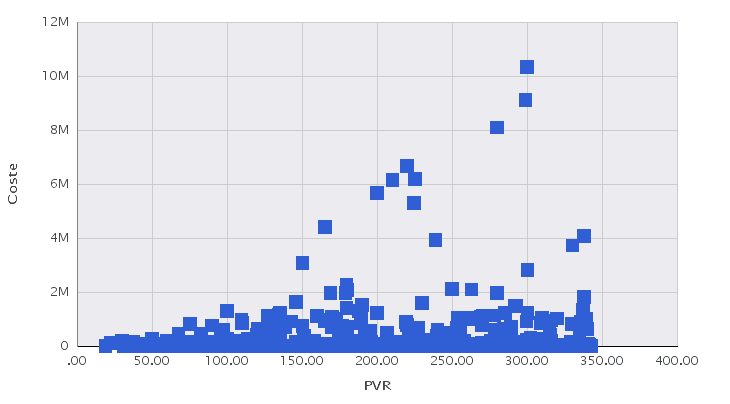

La imagen siguiente muestra un diagrama de dispersión sin las líneas de cuadrante.

Diagrama de dispersión sin líneas de cuadrante

  1. Cree un diagrama de dispersión.
  2. Desde la pestaña Formato, en el grupo Características, pulse Cuadrícula.
  3. Desde el menú desplegable, apunte hacia Líneas de cuadrícula horizontales o Líneas de cuadrícula verticales y seleccione Más opciones de líneas de cuadrícula.

    Se abre el cuadro de diálogo Formato de líneas de cuadrícula.

  4. En la pestaña Líneas de cuadrante, seleccione Mostrar líneas de cuadrante. La línea de cuadrante aparece en el diagrama.
  5. Pulse Aceptar para cerrar el cuadro de diálogo Formato de líneas de cuadrícula.

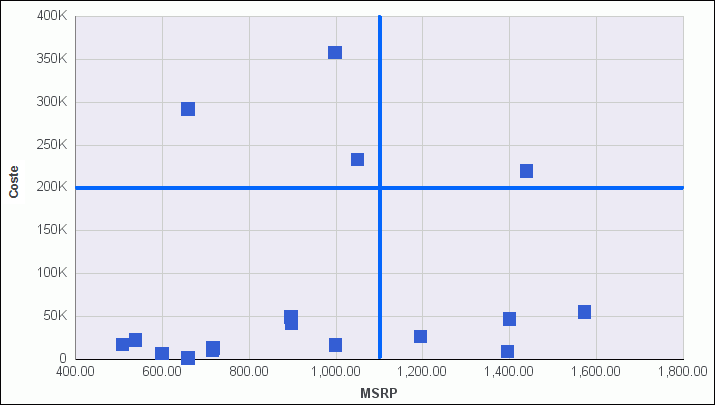

    La imagen siguiente muestra el mismo diagrama con líneas de cuadrante.

    Diagrama de dispersión con líneas de cuadrante
