Ein Messuhrdiagramm formatieren

In diesem Abschnitt:

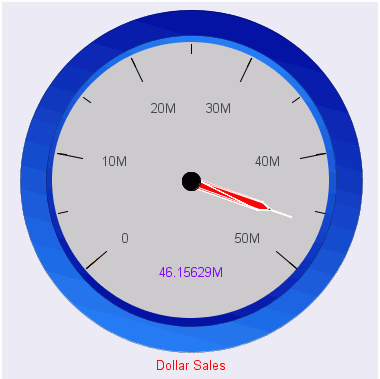

Ein Messuhrdiagramm ist ein rundes Diagramm, das die aktuelle Position eines einzelnen Datenwertes innerhalb eines gegebenen Spektrums angibt. In der folgenden Abbildung ist ein Messuhrdiagramm zu sehen.

Messuhrdiagramm

Sie können das Aussehen eines Messuhrdiagramms ändern, indem Sie die Messuhrdiagrammoptionen verwenden, die sich in der Dialogbox Messuhr formatieren befinden.


Nach oben

x
Dialogbox Messuhr formatieren

Unabhängig davon, ob Sie auf Messuhroptionen über das Band oder über das Rechtsklick-Menü zugreifen, wird die Dialogbox Messuhr formatieren mit Optionen angezeigt. Zu diesen Optionen gehören das Einstellen und Styling eines Titels für das Messuhrdiagramm, Einstellen von Strichmarkierungen, Aktivieren und Styling von Farbbändern, und erweiterte Einstellungen, wie das Einstellen des Start- und Anschlagwinkels der Messuhr.

Die Dialogbox Messuhr formatieren enthält die folgenden Tabs:

Verwenden Sie den Tab Allgemeine Optionen, um allgemeine Messuhroptionen einzustellen. Der Tab Allgemeine Optionen ist in der folgenden Abbildung zu sehen.

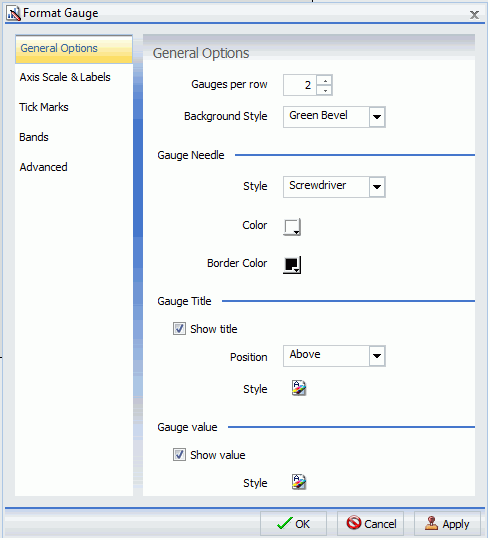

Dialogbox Messuhr formatieren Tab Allgemeine Optionen

Der Tab Allgemeine Optionen enthält die folgenden Optionen:

Messuhrzeiger

Messuhrtitel

Messuhrwert

Verwenden Sie den Tab Achsenskala & Labels, um die Achsenskala- und Label-Eigenschaften für den Messuhrzeiger einzustellen. Der Tab Achsenskala & Labels ist in der folgenden Abbildung zu sehen.

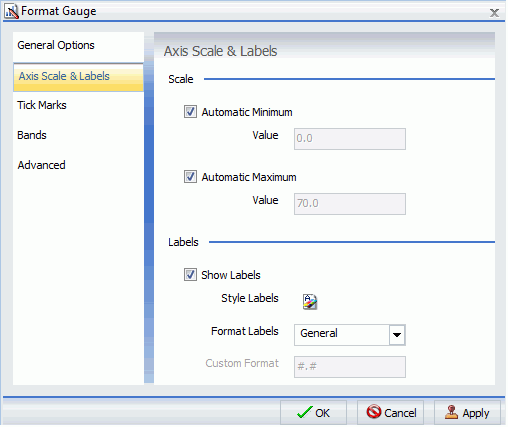

Dialogbox Messuhr formatieren Tab Achsenskala & Labels

Der Tab Achsenskala & Labels enthält die folgenden Optionen:

Skala.

Beschriftungen

Der Tab Strickmarkierungen enthält Optionen, mit denen Sie Strickmarkierungen in einem Messuhrdiagramm formatieren können. Der Tab Strickmarkierungen ist in der folgenden Abbildung zu sehen.

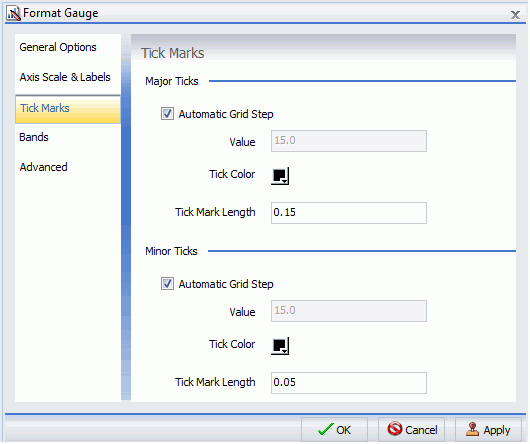

Dialogbox Messuhr formatieren Tab Strickmarkierungen

Der Tab Strickmarkierungen enthält die folgenden Optionen:

Der Tab Bänder enthält Optionen, mit denen Sie die Farbe des Skalahintergrunds in einem Messuhrdiagramm formatieren können. Der Tab Bänder ist in der folgenden Abbildung zu sehen.

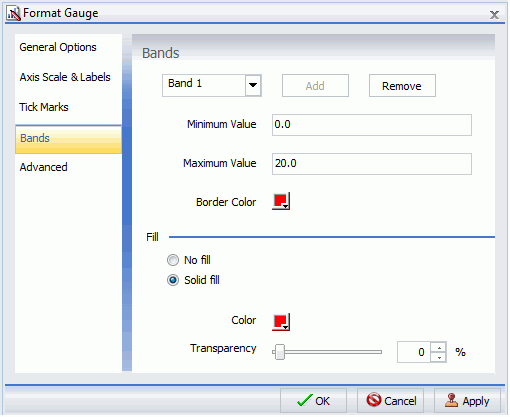

Dialogbox Messuhr formatieren Tab Bänder

Der Tab Bänder enthält die folgenden Optionen:

Füllung

Der Tab Erweitert enthält Optionen, mit denen Sie zusätzliche Eigenschaften für den Messuhrzeiger einstellen können. Ist in der folgenden Abbildung zu sehen.

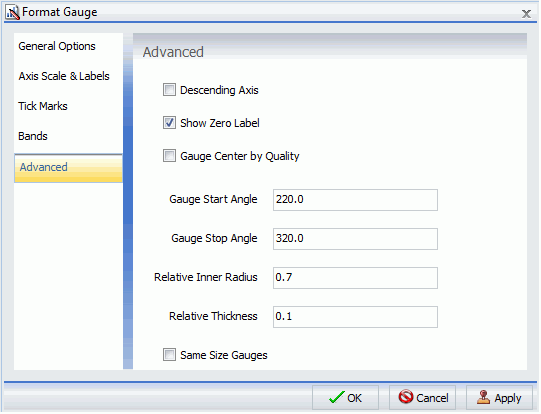

Dialogbox Messuhr formatieren Tab Erweitert

Der Tab Erweitert enthält die folgenden Optionen:


Nach oben

x
Messuhrelemente-Rechtsklick-Menü

Wenn Sie auf ein Messuhrdiagramm rechtsklicken, wird ein Menü verfügbar, das weitere Messuhroptionen enthält. Wählen Sie diese Option aus, um die Dialogbox Messuhr formatieren zu öffnen.


Nach oben

x
Messuhreigenschaften verwenden

Vorgehensweise:

Die folgenden Abschnitte enthalten Prozeduren für Messuhreigenschaften. Der Button Messuhren befindet sich im Tab Format in der Gruppe Features.

Hinweis: Diese Option ist nur verfügbar, wenn Sie mit einem Messuhrdiagramm arbeiten.



x
Vorgehensweise: Die Anzahl der Messuhren pro Zeile einstellen

Wenn Sie in einem Diagramm mehrere Messuhren haben, sollten Sie angeben, wie viele Messuhren in jeder Zeile angezeigt werden. Im folgenden Beispiel wurde als Maximum zwei Messuhren pro Zeile eingestellt.

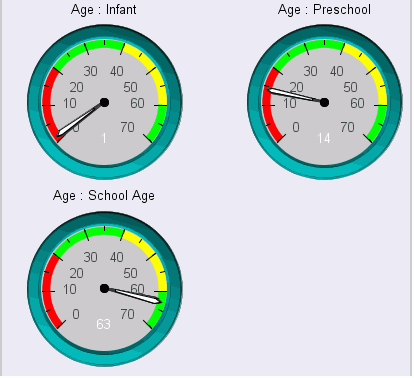

Drei Messuhrdiagramme auf zwei Zeilen

  1. Erstellen Sie ein Messuhrdiagramm, das mehrere Werte hat.
  2. Öffnen Sie die Dialogbox Messuhr formatieren auf eine der folgenden Weisen:
    • Band: Klicken Sie im Tab Format in der Gruppe Features auf Messuhren.
    • Rechtsklick-Menü: Rechtsklicken Sie auf das Messuhrdiagramm und wählen Sie Weitere Messuhroptionen aus.

    Die Dialogbox Messuhr formatieren wird geöffnet

  3. Geben Sie im Tab Allgemeine Optionen in das Feld Messuhren pro Zeile die Anzahl der Messuhren an, die in einer Zeile angezeigt werden sollen, oder wählen Sie sie aus.
  4. Klicken Sie auf OK.

    Die Messuhren werden jetzt in einer Zeile angezeigt.

    Nachdem Sie die Einstellung vom Default 2 in 3 Messuhren pro Zeile geändert haben, werden jetzt alle Diagramme in einer Zeile angezeigt.

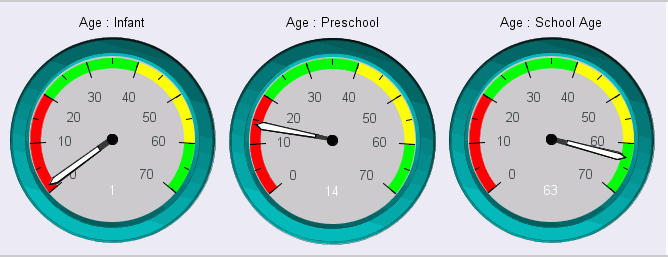

    Drei Messuhrdiagramme auf einer Zeile



x
Vorgehensweise: Die minimalen und maximalen Achsenskalawerte einstellen

In der folgenden Abbildung sehen Sie ein Messuhrdiagramm, in dem die Skalawerte automatisch durch die Diagramm-Engine bereitgestellt wurden.

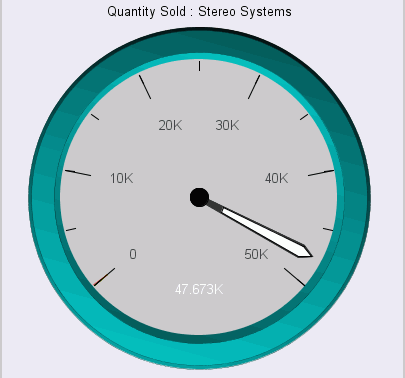

Messuhrdiagramm mit automatischen Skalawerten

  1. Erstellen Sie ein Messuhrdiagramm.

    In der folgenden Abbildung sehen Sie ein Messuhrdiagramm mit Default-Einstellungen.

  2. Öffnen Sie die Dialogbox Messuhr formatieren auf eine der folgenden Weisen:
    • Band: Klicken Sie im Tab Format in der Gruppe Features auf Messuhren.
    • Rechtsklick-Menü: Rechtsklicken Sie auf das Messuhrdiagramm und wählen Sie Weitere Messuhroptionen aus.

    Die Dialogbox Messuhr formatieren wird geöffnet

  3. Akzeptieren Sie entweder im Tab Achsenskala & Labels im Bereich Skala die Minimal- und Maximalwerte für die Skala, die automatisch durch die Diagramm-Engine bereitgestellt wurden, oder geben Sie Ihre eigenen in die Wert-Felder ein.
  4. Klicken Sie auf Übernehmen.

    Die Messuhrskala spiegelt wider, was Sie ausgewählt haben.

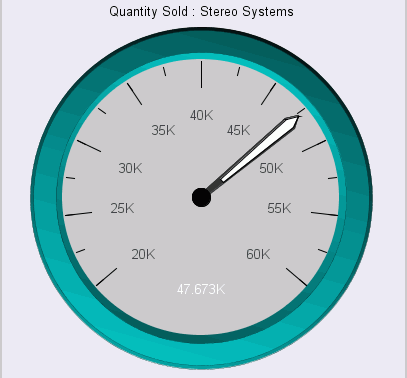

    In der folgenden Abbildung sehen Sie die Änderungen, die auf die Achsenskala des Messuhrdiagramms in der vorherigen Abbildung angewendet wurden. Der automatische Minimalwert wurde gelöscht und es wurde der Wert 20000 eingestellt. Der automatische Maximalwert wurde gelöscht und es wurde der Wert 60000 eingestellt.

    Messuhrdiagramm, in dem die Achsenskala manuell eingestellt wurde



x
Vorgehensweise: Achsenlabels stylen
  1. Erstellen Sie ein Messuhrdiagramm.
  2. Öffnen Sie die Dialogbox Style auf eine der folgenden Weisen:
    • Band: Klicken Sie im Tab Format in der Gruppe Features auf Messuhren, um die Dialogbox Messuhr formatieren zu öffnen. Öffnen Sie in der Dialogbox Messuhr formatieren den Tab Achsenskala & Labels. Klicken Sie im Bereich Labels auf das Symbol Labels stylen.
    • Rechtsklick-Menü: Rechtsklicken Sie auf ein Achsenlabel und klicken Sie auf Stylen.

    Die Style-Dialogbox wird geöffnet.

  3. Wählen Sie Ihre Styling-Optionen aus.
  4. Klicken Sie auf OK.

    Die Skalalabels spiegeln die Style-Auswahl wider, die Sie getroffen haben.

    In der folgenden Abbildung sehen Sie ein Messuhrdiagramm, in dem die Achsenlabels in Fettdruck, rot, Courier angezeigt werden.

    Messuhrdiagramm mit gestylten Achsenlabels



x
Vorgehensweise: Achsenlabels formatieren
  1. Erstellen Sie ein Messuhrdiagramm.
  2. Greifen Sie auf das Menü mit verfügbaren Formatoptionen für Achsenlabels auf eine der folgenden Weisen zu:
    • Band: Klicken Sie im Tab Format in der Gruppe Features auf Messuhren, um die Dialogbox Messuhr formatieren zu öffnen. Öffnen Sie in der Dialogbox Messuhr formatieren den Tab Achsenskala & Labels. Öffnen Sie im Bereich Labels das Dropdown-Menü Labels formatieren.
    • Rechtsklick-Menü: Rechtsklicken Sie auf ein Achsenlabel und zeigen Sie auf Format.

    Es wird das Menü mit verfügbaren Formatoptionen geöffnet.

  3. Wählen Sie Ihre Formatoption aus.

    Hinweis: Wenn Sie ein benutzerdefiniertes Format (z. B. Benutzermuster oder Muster verwenden /100) im Menü Labels formatieren in der Dialogbox Messuhr formatieren auswählen, wird das Menü Benutzerdefiniertes Format verfügbar. Wenn Sie ein benutzerdefiniertes Format auswählen, muss es mit einem benutzerdefinierten Formatmuster definiert werden. Eine Liste und eine Beschreibung der Zeichen, die Sie in einem benutzerdefinierten Format verwenden können, finden Sie in der Tabelle in Datenlabels formatieren.

  4. Klicken Sie auf OK.

    Die Skalalabels spiegeln die Formatauswahl wider, die Sie getroffen haben.



x
Vorgehensweise: Achsenlabels rotieren
  1. Erstellen Sie ein Messuhrdiagramm.
  2. Rechtsklicken Sie auf ein Achsenlabel.
  3. Zeigen Sie im Rechtsklick-Menü auf Rotieren und wählen Sie dann aus, um wie viel Grad Sie die Labels rotieren möchten.

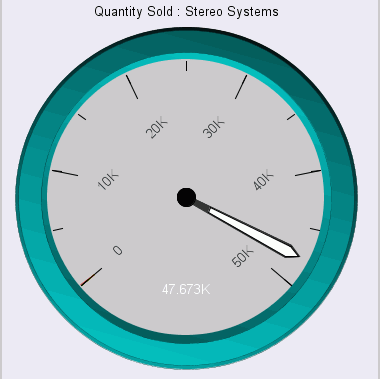

    In der folgenden Abbildung sehen Sie ein Messuhrdiagramm, in dem die Achsenlabels um 45 Grad rotiert wurden.

    Messuhrdiagramm mit Achsenlabels um 45 Grad rotiert



x
Vorgehensweise: Messuhrstrichmarkierungen einstellen

In dieser Prozedur wird beschrieben, wie Sie Rasterschritt, Teilstrichfarbe und Teilstrichlänge für die Haupt- und Nebenteilstrichmarkierungen einstellen.

In der folgenden Abbildung sehen Sie ein Messuhrdiagramm mit Default-Strichmarkierungen.

  1. Erstellen Sie ein Messuhrdiagramm.
  2. Öffnen Sie die Dialogbox Messuhr formatieren auf eine der folgenden Weisen:
    • Band: Klicken Sie im Tab Format in der Gruppe Features auf Messuhren.
    • Rechtsklick-Menü: Rechtsklicken Sie auf das Messuhrdiagramm und wählen Sie Weitere Messuhroptionen aus.

    Die Dialogbox Messuhr formatieren wird geöffnet

  3. Akzeptieren Sie entweder im Tab Strichmarkierungen für den Automatischen Rasterschritt den Wert, der automatisch von der Diagramm-Engine bereitgestellt wurde, oder geben Sie Ihren eigenen in die Wert-Felder ein.
  4. Klicken Sie auf das Symbol Teilstrichfarbe, um die Dialogbox Farbe zu öffnen, in der Sie eine Farbe für die Strichmarkierung auswählen können.
  5. Akzeptieren Sie entweder für den Automatischen Rasterschritt den Wert, der automatisch von der Diagramm-Engine bereitgestellt wurde, oder geben Sie Ihren eigenen in die Wert-Felder ein.

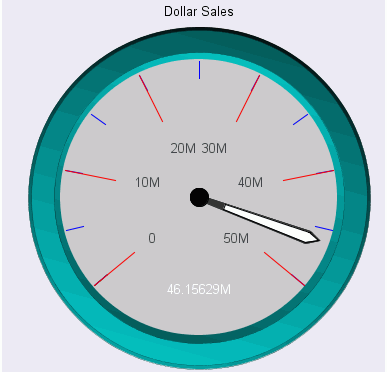

    In der folgenden Abbildung sehen Sie dasselbe Messuhrdiagramm. Die Hauptteilstriche wurden geändert und sind jetzt rot, nicht mehr schwarz. Sie sind jetzt 0,30 lang. Doppelt so lang wie ursprünglich (0,15). Die Nebenteilstrichmarkierungen sind nicht mehr schwarz sondern blau. Sie sind jetzt auch größer. Sie sind jetzt 0,10 lang, anstelle von 0,05.

    Messuhrdiagramm mit verbesserten Strichmarkierungen



x
Vorgehensweise: Messuhrfarbbänder einstellen

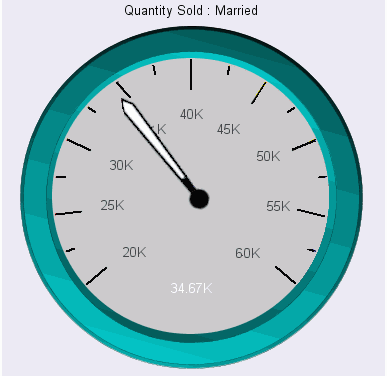

In der folgenden Abbildung sehen Sie das Messuhrdiagramm ohne Farbbänder.

Messuhrdiagramm ohne eingestellte Farbbänder

  1. Erstellen Sie ein Messuhrdiagramm.
  2. Öffnen Sie die Dialogbox Messuhr formatieren auf eine der folgenden Weisen:
    • Band: Klicken Sie im Tab Format in der Gruppe Features auf Messuhren.
    • Rechtsklick-Menü: Rechtsklicken Sie auf das Messuhrdiagramm und wählen Sie Weitere Messuhroptionen aus.

    Die Dialogbox Messuhr formatieren wird geöffnet

  3. Stellen Sie den Minimal- und Maximalwert für jedes Band ein, das im Messuhrdiagramm angezeigt werden soll.
  4. Stellen Sie die Farbe der Füllung und den Rahmen für jedes Farbband ein.

    Hinweis: Die Option Farbverlaufsfüllung ist für Farbbänder nicht verfügbar.

  5. Klicken Sie auf OK, um die Dialogbox Messuhr formatieren zu schließen.

    Die Bänder werden entsprechend formatiert.

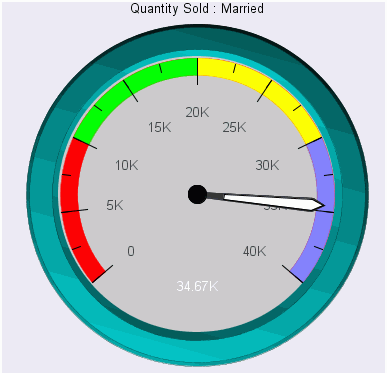

    In der folgenden Abbildung sehen Sie ein Messuhrdiagramm mit Farbbändern.

    Messuhrdiagramm mit Farbbändern



x
Vorgehensweise: Farbe der Zeigermitte mit Bandfarbe (Messuhrmitte nach Qualität) übereinstimmen lassen

Diese Option lässt die Farbe der Zeigermitte mit der Farbe des Bandes übereinstijmmen, auf das der Zeiger zeigt.

  1. Erstellen Sie ein Messuhrdiagramm.
  2. Öffnen Sie die Dialogbox Messuhr formatieren auf eine der folgenden Weisen:
    • Band: Klicken Sie im Tab Format in der Gruppe Features auf Messuhren.
    • Rechtsklick-Menü: Rechtsklicken Sie auf das Messuhrdiagramm und wählen Sie Weitere Messuhroptionen aus.

    Die Dialogbox Messuhr formatieren wird geöffnet

  3. Stellen Sie im Tab Bänder den Minimal- und Maximalwert für jedes Band ein, das im Messuhrdiagramm angezeigt werden soll.
  4. Stellen Sie die Farbe der Füllung und den Rahmen für jedes Farbband ein.

    Hinweis: Die Optionen Farbverlaufsfüllung und Transparenz sind für Messuhrzeiger nicht verfügbar.

  5. Wählen Sie im Tab Erweitert Messuhrmitte nach Qualität aus.
  6. Klicken Sie auf OK, um die Dialogbox Messuhr formatieren zu schließen.

    Die Farbe der Mitte des Messuhrzeigers stimmt jetzt mit der Farbe des Bands überein.

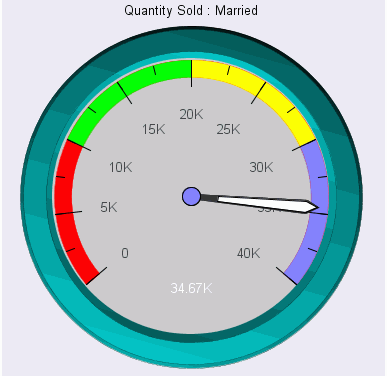

    In der folgenden Abbildung sehen Sie ein Messuhrdiagramm, in dem die Mitte des Messuhrzeigers dieselbe Farbe hat, wie das Band, auf das er zeigt.

    Messuhrdiagramm mit der Option Messuhrmitte nach Qualität



x
Vorgehensweise: Einen Messuhrzeiger stylen

In dieser Prozedur wird beschrieben, wie Sie den Messuhrzeiger vom normalen Style in den Bleistift-Style ändern.

  1. Erstellen Sie ein Messuhrdiagramm.
  2. Öffnen Sie die Dialogbox Messuhr formatieren auf eine der folgenden Weisen:
    • Band: Klicken Sie im Tab Format in der Gruppe Features auf Messuhren.
    • Rechtsklick-Menü: Rechtsklicken Sie auf das Messuhrdiagramm und wählen Sie Weitere Messuhroptionen aus.
  3. Die Dialogbox Messuhren formatieren wird geöffnet

  4. Wählen Sie im Tab Allgemeine Optionen im Abschnitt Messuhrzeiger im Dropdown-Menü Style Bleistift aus.
  5. Klicken Sie auf OK.

    Der Messuhrzeiger wird zu einem Bleistift.

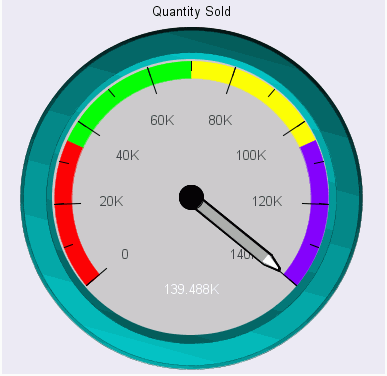

    In der folgenden Abbildung sehen Sie ein Messuhrdiagramm mit einem Bleistift.

    Messuhrdiagramm mit Bleistift



x
Vorgehensweise: Messuhrzeigerfarben in einem Mehrfachreihe-Messuhrdiagramm einstellen

Sie können die Füllfarbe und die Randfarbe der Zeiger in einem Mehrfachreihe-Messuhrdiagramm nicht über den Tab Allgemeine Optionen in der Dialogbox Messuhr formatieren ändern. Sie können dies in der Dialogbox Reihe formatieren tun. Sie können jedoch immer noch den Tab Allgemeine Optionen verwenden, um den Style des Zeigers zu ändern.

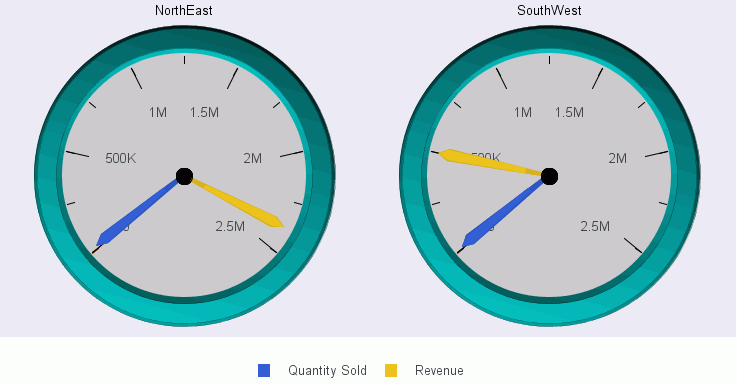

In der folgenden Abbildung sehen Sie Messuhrdiagramme mit zwei Datenreihen.

Mehrfachreihe-Messuhrdiagramm mit Default-Zeiger-Styling

  1. Erstellen Sie ein Messuhrdiagramm mit mehr als einer Messgröße.
  2. Wählen Sie im Tab Reihe im Dropdown-Menü Reihe die Reihe aus, die Sie stylen möchten.
  3. Klicken Sie in der Gruppe Eigenschaften auf Style.

    Die Dialogbox Reihe formatieren wird geöffnet.

  4. Wählen Sie im Tab Füllung die Füllungs- und Farboptionen für den Messuhrzeiger für die ausgewählte Reihe aus.
  5. Wählen Sie im Tab Rand die Option Randfarbe anzeigen aus, wenn Sie möchten, dass der Messuhrzeiger einen Rand hat. Sie können auch die Farbe für den Rand auswählen.
  6. Klicken Sie auf Übernehmen.
  7. Wiederholen Sie die Schritte 2 bis 5 für jeden Reihenmessuhrzeiger, den Sie stylen möchten.
  8. Wenn Sie fertig sind, klicken Sie auf OK, um die Dialogbox Reihe formatieren zu schließen.

    Die Farbe der Messuhrzeiger und die der Ränder ändern sich entsprechend.

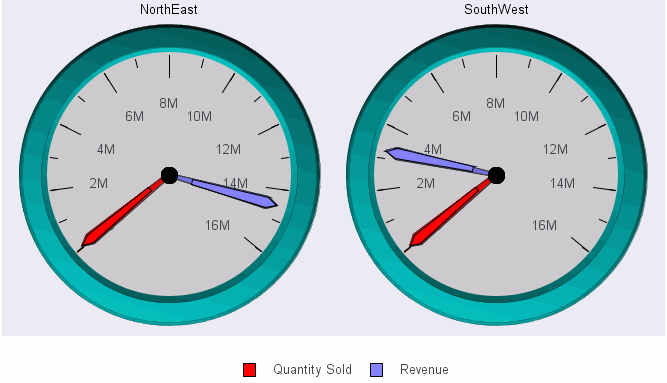

    In der folgenden Abbildung sehen Sie dasselbe Messuhrdiagramm, wobei die Zeiger neue Farben haben. Die Option Randfarbe anzeigen wurde aktiviert mit der Default-Farbe Schwarz als Randfarbe.

    Messuhrdiagramm mit schwarzer Randfarbe
