Achsenlabels formatieren

In diesem Abschnitt:

Vertikale und horizontale Achsen basieren auf der Ausrichtung des Diagramms. Beispielsweise ist in einem vertikalen Diagramm die horizontale Achse die X-Achse und die vertikale Achse die Y-Achse. In einem horizontalen Diagramm ist die horizontale Achse die Y-Achse und die vertikale Achse die X-Achse. Es ist wichtig, dass Sie dies beachten, da sich die Optionen basierend auf der Ausrichtung des Diagramms ändern können.

Ein Diagramm kann die folgenden Achsenlabeltypen enthalten:


Nach oben

x
Dialogbox Achse formatieren

In diesem Abschnitt:

Unabhängig davon, ob Sie auf Achsenoptionen über das Band oder über das Rechtsklick-Menü zugreifen, wird die Dialogbox Achse formatieren mit Optionen für vertikale und horizontale Achsen angezeigt. Die Dialogbox Achse formatieren enthält die folgenden Tabs:

Verwenden Sie den Tab Skala, um Skalaeigenschaften zu modifizieren. Der Tab Skala ist in der folgenden Abbildung zu sehen.

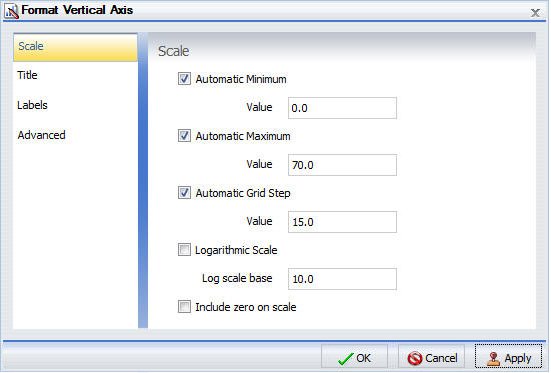

Dialogbox Achse formatieren Tab Skala

Der Tab Skala enthält die folgenden Optionen:

Verwenden Sie den Tab Titel, um den Titel für die Achse zu erstellen und zu stylen. Der Tab Titel ist in der folgenden Abbildung zu sehen.

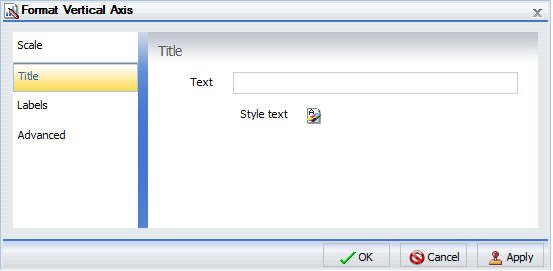

Dialogbox Achse formatieren Tab Titel

Der Tab Titel enthält die folgenden Optionen:

Verwenden Sie den Tab Labels, um das Layout der Achsenlabels zu formatieren. Der Tab Labels ist in der folgenden Abbildung zu sehen.

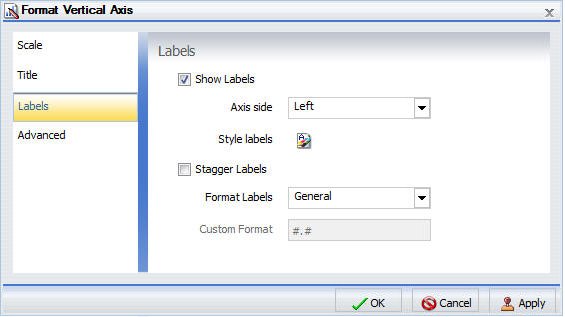

Dialogbox Achse formatieren Tab Labels

Der Tab Labels enthält die folgenden Optionen:

Das Dropdown-Menü Labels formatieren enthält eine Liste mit voreingestellten Formaten, die Sie auf Labels anwenden können. Wenn Sie ein benutzerdefiniertes Format auswählen, muss es mit einem benutzerdefinierten Formatmuster definiert werden. In der folgenden Tabelle finden Sie eine Liste und eine Beschreibung der Zeichen, die Sie in einem benutzerdefinierten Format verwenden können.

Zeichen

Beschreibung

#

Ist eine Stelle.

0 (Null)

Wird als nicht vorhanden angezeigt.

. (Punkt)

Ist ein Platzhalter für ein Dezimaltrennzeichen.

, (Komma)

Ist ein Platzhalter für ein Gruppentrennzeichen.

; (semicolon)

Trennt Formate ab.

- (Strich)

Ist das defaultmäßige negative das Präfix.

% (Prozent)

Dividiert durch 100 und wird als Prozent angezeigt.

x

Bestimmt, dass alle anderen Zeichen im Präfix oder Suffix verwendet werden können.

‘ (Apostroph)

Wird verwendet, um Sonderzeichen in einem Präfix oder Suffix in Anführungszeichen zu setzen.

Verwenden Sie den Tab Erweitert, um zusäztliche Achseneigenschaften zu modifizieren. In der folgenden Abbildung sehen Sie den Erweitert-Tab.

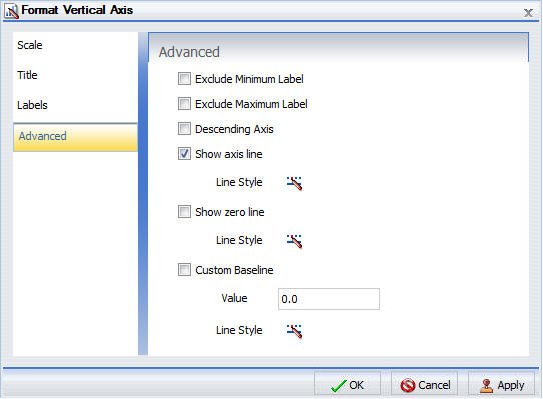

Dialogbox Achse formatieren Tab Erweitert

Der Tab Erweitert enthält die folgenden Optionen:

Eine Anleitung dazu, wie Sie diese Dialogbox öffnen, finden Sie in den Prozeduren in Achseneigenschaften verwenden.



x
Sekundärachsenoptionen

In Dual-Achsendiagrammen sind Formatierungsoptionen für Sekundärachsen verfügbar. Beispielsweise ist in einem vertikalen Dual-Achsen-Diagramm die sekundäre Vertikalachse die Y2-Achse.

Die Dialogbox Sekundärachse formatieren enthält die folgenden Tabs für vertikale und horizontale Achsen:


Nach oben

x
Achsenelemente-Rechtsklick-Menü

Wenn Sie auf ein Achsenlabel in einem Diagramm in der Live-Vorschau rechtsklicken, wird ein Menü mit Optionen geöffnet. In den folgenden Tabellen werden die Optionen für die Rechtsklick-Achsenlabelelemente beschrieben.

Element

Option

Beschreibung

Horizontale Labels

Löschen

Löscht Labels aus dem Diagramm und aktualisiert die Live-Vorschau entsprechend.

Staffeln

Steuert die Positionierung der Labels. Der Aktiviert-Wert positioniert die Labels in einem Zickzackmuster. Der Deaktiviert-Defaultwert positioniert die Labels in einer geraden Linie.

Rotieren

Rotiert die Labels um eine angegebene Gradzahl.

Styling für Labels

Ermöglicht es Ihnen, auf die Labels mit der Style-Dialogbox Styling anzuwenden. Weitere Informationen finden Sie unter Style-Dialogbox.

Weitere Achsenoptionen

Öffnet die Dialogbox Achse formatieren. Weitere Informationen finden Sie unter Achsenlabels formatieren.

Vertikale Labels

Löschen

Löscht Labels aus dem Diagramm und aktualisiert die Live-Vorschau entsprechend.

Staffeln

Steuert die Positionierung der Labels. Der Aktiviert-Wert positioniert die Labels in einem Zickzackmuster. Der Deaktiviert-Defaultwert positioniert die Labels in einer geraden Linie.

Rotieren

Rotiert die Labels um eine angegebene Gradzahl.

Labels formatieren

Formatiert die Labels mit dem Wert, den Sie angeben.

Styling für Labels

Ermöglicht es Ihnen, auf die Labels mit der Style-Dialogbox Styling anzuwenden. Weitere Informationen finden Sie unter Style-Dialogbox.

Weitere Achsenoptionen

Öffnet die Dialogbox Achse formatieren. Weitere Informationen finden Sie unter Achsenlabels formatieren.



x
Achseneigenschaften verwenden

Vorgehensweise:

Die folgenden Abschnitte enthalten Prozeduren, mit denen Sie eine Achse anpassen können. Die Prozeduren sind gegliedert nach Tab und Gruppe, in der die mit ihnen assoziierten Optionen im Band angezeigt werden.

Es werden Achsenlabels per Default angezeigt.



x
Vorgehensweise: Achsenlabels löschen
  1. Erstellen Sie ein Diagramm.
  2. Sie können Achsenlabels auf eine der folgenden Weisen löschen:
    • Band: Öffnen Sie im Tab Format in der Gruppe Labels das Dropdown-Menü Achsen, zeigen Sie auf die Achse, mit der Sie arbeiten, und heben Sie die Markierung für die Option Labels anzeigen auf.
    • Rechtsklick-Menü: Rechtsklicken Sie auf ein Achsenlabel im Diagramm und wählen Sie Löschen aus.

    Es werden die Achsenlabels im Diagramm gelöscht.



x
Vorgehensweise: Achsenlabels staffeln
  1. Erstellen Sie ein Diagramm mit wenigstens einem angezeigten Achsenlabel.
  2. Greifen Sie auf die Option Staffeln auf eine der folgenden Weisen zu:
    • Band: Öffnen Sie im Tab Format in der Gruppe Labels das Dropdown-Menü Achsen, zeigen Sie auf die Achse, mit der Sie arbeiten, und wählen Sie Labels staffeln aus.
    • Rechtsklick-Menü: Rechtsklicken Sie auf ein Achsenlabel im Diagramm, zeigen Sie auf Staffeln und wählen Sie Aktiviert aus.

    Es werden die Achsenlabels gestaffelt.

    In der folgenden Abbildung sehen Sie ein Diagramm, in dem die Vertikalachsenlabels gestaffelt sind.

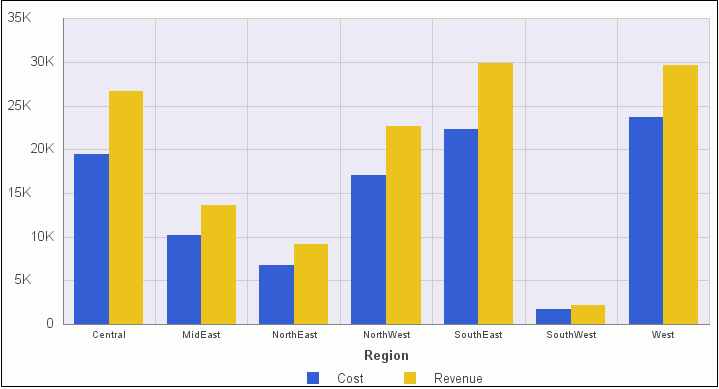

    Diagramm mit gestaffelten vertikalen Achsenlabels



x
Vorgehensweise: Achsenlabels rotieren
  1. Erstellen Sie ein Diagramm mit Achsenlabels.
  2. Greifen Sie auf die Option Rotieren auf eine der folgenden Weisen zu:
    • Band: Öffnen Sie im Tab Format in der Gruppe Labels das Dropdown-Menü Achsen, zeigen Sie auf die Achse, mit der Sie arbeiten, zeigen Sie dann auf Labels rotieren und wählen Sie aus, um wie viel Grad die Achsenlabels rotiert werden sollen.
    • Rechtsklick-Menü: Rechtsklicken Sie auf ein Achsenlabel im Diagramm, zeigen Sie auf Rotieren und wählen Sie dann aus, um wie viel Grad die Achsenlabels rotiert werden sollen.

    Die Achsenlabels werden rotiert.

    In der folgenden Abbildung sehen Sie ein Diagramm, in dem die Achsenlabel um 45 Grad rotiert wurden.

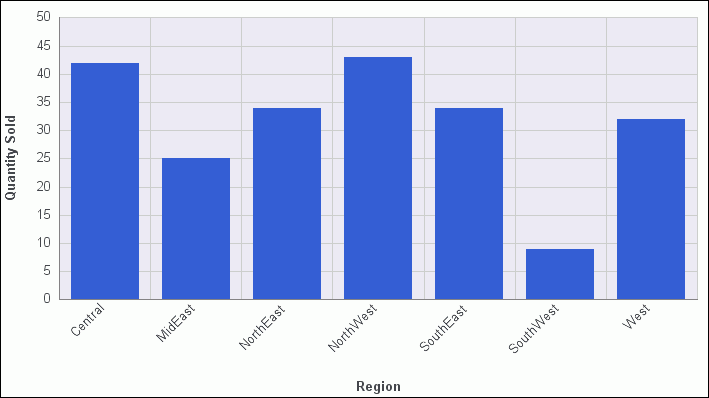

    Diagramm mit Achsenlabels um 45 Grad rotiert



x
Vorgehensweise: Achsenlabels formatieren
  1. Erstellen Sie ein Diagramm mit einem Achsenlabel.
  2. Greifen Sie auf die Liste mit Achsenlabeloptionen auf eine der folgenden Weisen zu:
    • Band: Öffnen Sie im Tab Format in der Gruppe Labels das Dropdown-Menü Achsen, zeigen Sie auf die Achse, mit der Sie arbeiten, und wählen Sie Weitere Achsenoptionen aus, um die Dialogbox Achse formatieren zu öffnen. Öffnen Sie den Tab Labels und wählen Sie im Dropdown-Menü Labeloptionen die gewünschte Formatierungsoption aus.
    • Rechtsklick-Menü: Rechtsklicken Sie auf ein Achsenlabel, zeigen Sie auf Labels formatieren und wählen Sie die gewünschte Formatierungsoption aus.

    Es werden die Achsenlabels entsprechend formatiert.

    In der folgenden Abbildung sehen Sie ein Diagramm, in dem die Schriftart der Achsenlabels Arial ist und der Text rot und fettgedruckt ist.

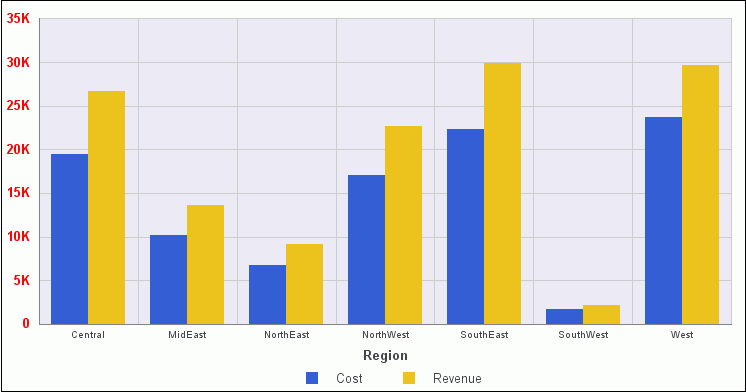

    Diagramm mit Achsenlabels in rot, fettgedruckt und Arial



x
Vorgehensweise: Die Skala einer Achse manuell einstellen
  1. Erstellen Sie ein Diagramm.
  2. Öffnen Sie die Dialogbox Achse formatieren auf eine der folgenden Weisen:
    • Band: Öffnen Sie im Tab Format in der Gruppe Labels das Dropdown-Menü Achsen, zeigen Sie auf die Achse, mit der Sie arbeiten, und wählen Sie Weitere Achsenoptionen aus.
    • Rechtsklick-Menü: Rechtsklicken Sie auf einen Achsenwert im Diagramm und wählen Sie Weitere Achsenoptionen aus.

    Die Dialogbox Achse formatieren wird geöffnet.

  3. Heben Sie im Tab Skala die Markierung für die Option Automatisches Minimum auf und geben Sie Ihren eigenen Minimalwert in die Textbox Wert ein.
  4. Heben Sie die Markierung für die Option Automatisches Maximum auf und geben Sie Ihren eigenen Maximalwert in die Textbox Wert ein.
  5. Heben Sie die Markierung für die Option Automatischer Rasterschritt auf und geben Sie Ihren eigenen Rasterschrittwert in die Textbox Wert ein.
  6. Sie können optional die Option Logarithmische Skala markieren und die Log-Skalenbasis in das Textfeld mit diesem Namen eingeben. Sie können auch die Markierung für die Option Null in die Skala aufnehmen aufheben, wenn Sie nicht möchten, dass die Null auf der Achse angezeigt wird.
  7. Klicken Sie auf OK, um die Dialogbox zu schließen.

    Die Achsenskala wird entsprechend eingestellt.



x
Vorgehensweise: Einen Achsentitel hinzufügen
  1. Erstellen Sie ein Diagramm mit einem Achsenlabel.
  2. Öffnen Sie die Dialogbox Achse formatieren auf eine der folgenden Weisen:
    • Band: Öffnen Sie im Tab Format in der Gruppe Labels das Dropdown-Menü Achsen, zeigen Sie auf die Achse, mit der Sie arbeiten, und wählen Sie Weitere Achsenoptionen aus.
    • Rechtsklick-Menü: Rechtsklicken Sie auf ein Achsenlabel und wählen Sie Weitere Achsenoptionen aus.

    Die Dialogbox Achse formatieren wird geöffnet.

  3. Geben Sie im Tab Titel den Achsentitel in das Feld Text ein.
  4. Klicken Sie auf das Symbol Text stylen, um die Dialogbox Styling zu öffnen, in der Sie den Text stylen können.

    Der Achsentitel wird entsprechend gestylt.

    Hinweis: Rechtsklicken Sie auf den Achsentitel, um den Achsentitel zu löschen, zu ändern oder zu stylen.

    In der folgenden Abbildung sehen Sie ein Diagramm, in dem der vertikal Achse ein Titel hinzugefügt wurde.

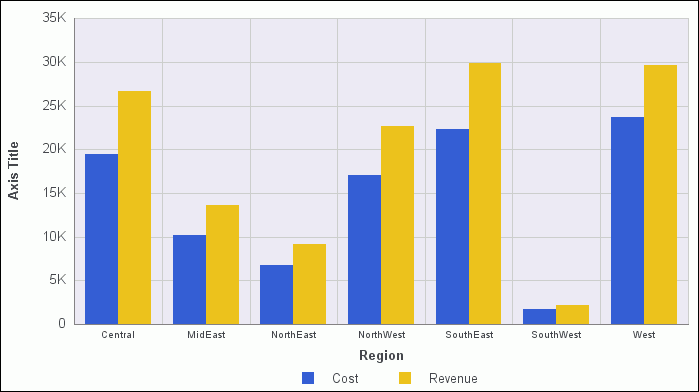

    Diagramm, in dem der Vertikalachse ein Titel hinzugefügt wurde



x
Vorgehensweise: Erweiterte Achseneigenschaften einstellen
  1. Erstellen Sie ein Diagramm mit einem Achsenlabel.
  2. Öffnen Sie die Dialogbox Achse formatieren auf eine der folgenden Weisen:
    • Band: Öffnen Sie im Tab Format in der Gruppe Labels das Dropdown-Menü Achsen, zeigen Sie auf die Achse, mit der Sie arbeiten, und wählen Sie Weitere Achsenoptionen aus.
    • Rechtsklick-Menü: Rechtsklicken Sie auf ein Achsenlabel und wählen Sie Weitere Achsenoptionen aus.

    Die Dialogbox Achse formatieren wird geöffnet.

  3. Stellen Sie im Tab Erweitert die folgenden Optionen ein:
    • Minimallabel ausschließen
    • Maximallabel ausschließen
    • Absteigende Achse
    • Achsenlinie anzeigen
    • Null-Linie anzeigen
    • Benutzerdefinierte Grundlinie (Wert)

    Sie können die Farbe, Breite und das Styling aller Linien bearbeiten, die Sie in der Dialogbox Linienstyle einstellen.

  4. Klicken Sie auf OK.

    Die erweiterten Optionen für Achsen werden entsprechend eingestellt.
