Eine Legende formatieren

In diesem Abschnitt:

Eine Legende enthält Informationen, die notwendig sind, um die Daten in einem Diagramm richtig zu interpretieren. Per Default zeigt ein Diagramm entweder einen vertikalen Achsentitel an, wenn es nur ein Messgrößenfeld gibt, oder eine Legende, wenn es mehrere Messgrößenfelder gibt.


Nach oben

x
Dialogbox Legende formatieren

Unabhängig davon, ob Sie auf Legendenoptionen über das Band oder über das Rechtsklick-Menü zugreifen, wird die Dialogbox Legende formatieren mit Optionen angezeigt. Eine Anleitung dazu, wie Sie diese Dialogbox öffnen, finden Sie unter Legendeneigenschaften verwenden.

Die Dialogbox Legende formatieren enthält Optionen, um eine Legende in einem Diagramm zu formatieren. Sie enthält die folgenden Tabs:

Hinweis: Die Tabs Füllung, Randstyle und Schatten sind in InfoAssist Basic nicht verfügbar.

Eine Anleitung dazu, wie Sie diese Dialogbox öffnen, finden Sie in den Prozeduren in Legendeneigenschaften verwenden.

Verwenden Sie den Tab Legendenoptionen, um das Aussehen einer Legende in einem Diagramm anzupassen. Der Tab Legendenoptionen ist in der folgenden Abbildung zu sehen.

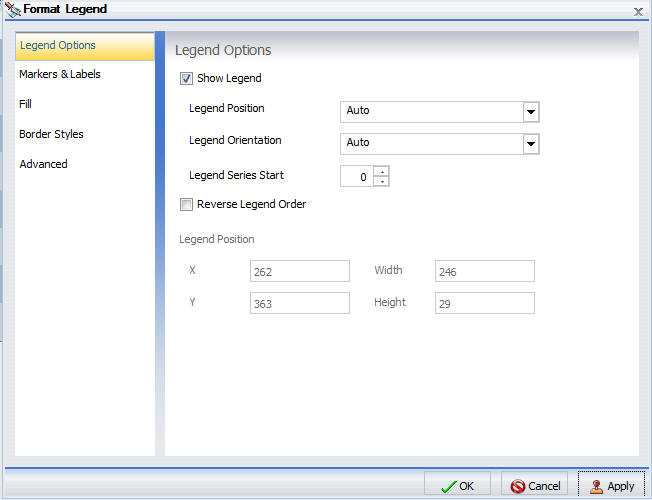

Dialogbox Legende formatieren Tab Legendenoptionen

Der Tab Legendenoptionen enthält die folgenden Optionen.

Verwenden Sie den Tab Markierungen & Labels, um das Aussehen von Markierungen und Labels in Legenden anzupassen. Der Tab Markierungen & Labels ist in der folgenden Abbildung zu sehen.

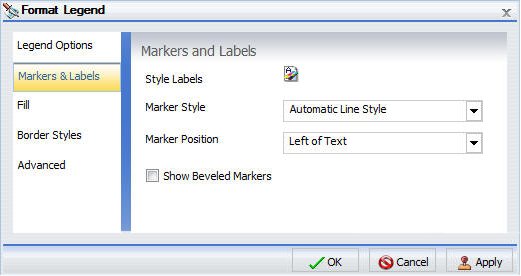

Dialogbox Legende formatieren und Tab Labels

Der Tab Markierungen & Labels enthält die folgenden Optionen:

Verwenden Sie den Tab Füllung, um die Farbe des Legendenbereichs zu ändern. Weitere Informationen finden Sie unter Dialogbox Reihe formatieren.

Verwenden Sie den Tab Randstyles, um einen Rand um die Legende zu platzieren. Weitere Informationen finden Sie unter Dialogbox Reihe formatieren.

Der Tab Randstyles enthält die folgenden Optionen:

Verwenden Sie den Tab Erweitert, um rechteckige Markierungen und Markierungsformen in einer Legende zu verwenden. In der folgenden Abbildung sehen Sie den Erweitert-Tab.

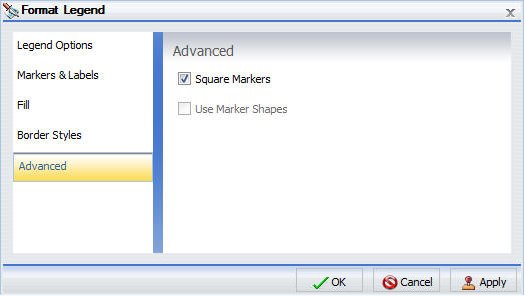

Dialogbox Legende formatieren Tab Erweitert

Der Tab Erweitert enthält die folgenden Optionen:


Nach oben

x
Legendenelemente-Rechtsklick-Menü

Wenn Sie auf eine Legende in einem Diagramm rechtsklicken, wird ein Menü mit Optionen geöffnet. Das Menü enthält Optionen, die im Tab Format verfügbar sind.

Wenn Sie auf den Hintergrundbereich um eine Legende herum rechtsklicken, stehen zwei zusätzliche Optionen zur Verfügung: Legendenbereichfarbe und Legendenrandfarbe. Die Rechtsklick-Menü-Optionen werden in der folgenden Tabelle beschrieben. Die Tabelle enthält Links zu den Abschnitten in diesem Dokument, in denen diese Optionen behandelt werden.

Option

Beschreibung

Legende anzeigen

Steuert die Anzeige der Legende. InfoAssist zeigt per Default die Legende an. Wenn Sie die Markierung für diese Option aufheben, unterdrückt InfoAssist die Legende. Eine Anleitung finden Sie unter Legendeneigenschaften verwenden.

Das Hintergrund-Kontextmenü enthält Optionen, mit denen Sie die Legende wiederherstellen können, nachdem sie unterdrückt wurde.

Legendenposition

Steuert die Platzierung der Legende im Diagramm. Eine Anleitung finden Sie unter Legendeneigenschaften verwenden.

Legendenausrichtung

Steuert die Ausrichtung der Legende im Diagramm. Eine Anleitung finden Sie unter Legendeneigenschaften verwenden.

Legendenbereichfarbe

Ermöglicht es Ihnen, die Farbe des Legendenhintergrunds in der Farbe-Dialogbox anzugeben.

Diese Option steht nur zur Verfügung, wenn Sie auf den Bereich um die Legende herum rechtsklicken. Eine Anleitung finden Sie unter Legendeneigenschaften verwenden.

Legendenrandfarbe

Ermöglicht es Ihnen, die Farbe des Rands um den Legendenhintergrund herum in der Farbe-Dialogbox anzugeben.

Diese Option steht nur zur Verfügung, wenn Sie auf den Bereich um die Legende herum rechtsklicken. Eine Anleitung finden Sie unter Legendeneigenschaften verwenden.

Weitere Legendenoptionen

Öffnet die Dialogbox Legende formatieren.



x
Legendeneigenschaften verwenden

In diesem Abschnitt:

Die folgenden Abschnitte enthalten Prozeduren, mit denen Sie die Legende anpassen können. Die Prozeduren sind gegliedert nach Tab und Gruppe, in der die mit ihnen assoziierten Optionen im Band angezeigt werden.



x
Tab Format Gruppe Labels


x
Vorgehensweise: Eine Legende verbergen
  1. Erstellen Sie ein Diagramm mit mehreren Messgrößenfeldern.
  2. Heben Sie die Markierung für die Option Legende anzeigen auf eine der folgenden Weisen auf:
    • Band: Öffnen Sie im Tab Format in der Gruppe Layout das Dropdown-Menü Legenden und heben Sie die Markierung für die Option Legende anzeigen auf.
    • Rechtsklick-Menü: Rechtsklicken Sie auf die Legende und heben Sie die Markierung für die Option Legende anzeigen auf.

    Die Legende wird verborgen.



x
Vorgehensweise: Eine Legende positionieren
  1. Erstellen Sie ein Diagramm mit mehreren Messgrößenfeldern.
  2. Öffnen Sie das Menü mit Optionen für die Label-Position auf eine der folgenden Weisen:
    • Band: Öffnen Sie im Tab Format in der Gruppe Layout das Dropdown-Menü Legenden und zeigen Sie auf Legendenposition.
    • Rechtsklick-Menü: Rechtsklicken Sie auf die Legende und zeigen Sie auf Legendenposition.
  3. Wählen Sie eine Position für die Legende aus. Die Optionen sind:
    • Auto
    • Unten
    • Right
    • Links
    • Oberes
    • Rechts unten
    • Rechts oben
    • Links unten
    • Unten rechts
    • Oben rechts
    • Unten links
    • Oben links

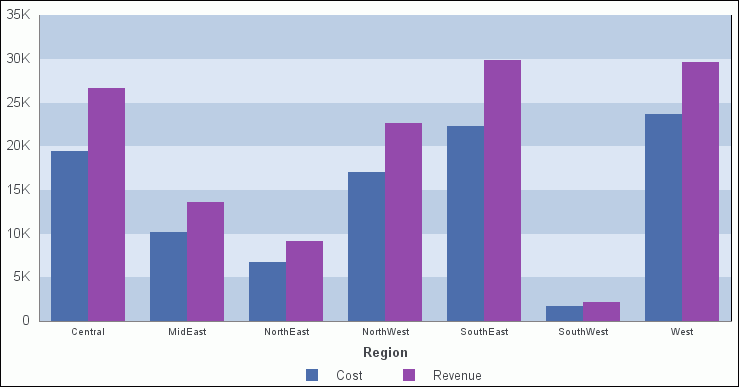

    In der folgenden Abbildung sehen Sie ein Diagramm, dessen Legende sich an der Default-Position im unteren Bereich befindet.

    Diagramm mit Legende im unteren Bereich

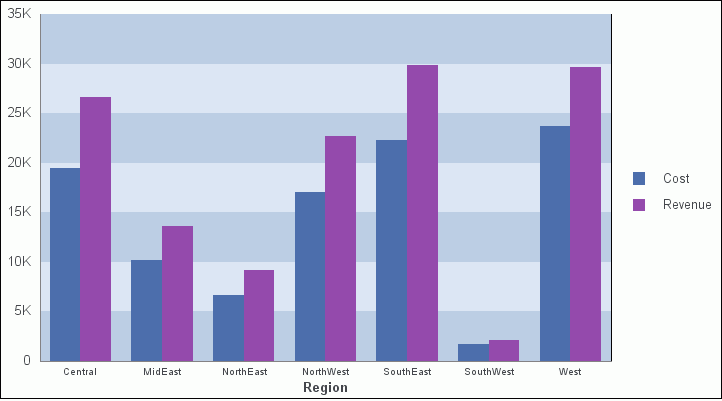

    In der folgenden Abbildung sehen Sie ein Diagramm, in dem die Legende nach rechts verschoben wurde.

    Diagramm mit Legende rechts



x
Vorgehensweise: Die Ausrichtung einer Legende steuern.
  1. Erstellen Sie ein Diagramm mit mehreren Messgrößenfeldern.
  2. Öffnen Sie das Menü mit Optionen für die Label-Ausrichtung auf eine der folgenden Weisen:
    • Band: Öffnen Sie im Tab Format in der Gruppe Layout das Dropdown-Menü Legenden und zeigen Sie auf Legendenausrichtung.
    • Rechtsklick-Menü: Rechtsklicken Sie auf die Legende und zeigen Sie auf Legendenausrichtung.
  3. Wählen Sie eine Ausrichtung für die Legende aus.

    Die Optionen sind:

    • Auto
    • Vertikal
    • Horizontal

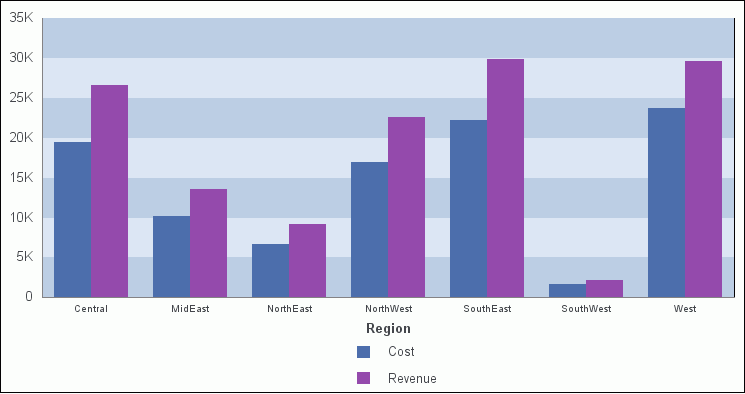

    In der folgenden Abbildung sehen Sie ein Diagramm, das vertikal ausgerichtet wurde.

    Diagramm mit einer Legende mit vertikaler Ausrichtung



x
Vorgehensweise: Die Farbe eines Legendenhintergrunds angeben
  1. Erstellen Sie ein Diagramm mit mehreren Messgrößenfeldern.
  2. Öffnen Sie die Dialogbox Legenden formatieren auf eine der folgenden Weisen:
    • Band: Öffnen Sie im Tab Format in der Gruppe Layout das Dropdown-Menü Legenden und wählen Sie Weitere Legendenoptionen aus.
    • Rechtsklick-Menü: Rechtsklicken Sie auf die Legende und wählen Sie Weitere Legendenoptionen aus.

    Die Dialogbox Legenden formatieren wird geöffnet. Weitere Informationen finden Sie unter Dialogbox Legende formatieren.

  3. Stellen Sie im Tab Füllung die Optionen Füllung, Farbe und Transparenz für den Legendenhintergrund ein.
  4. Klicken Sie auf OK, um die Dialogbox zu schließen.

    Die Legende wird entsprechend formatiert.

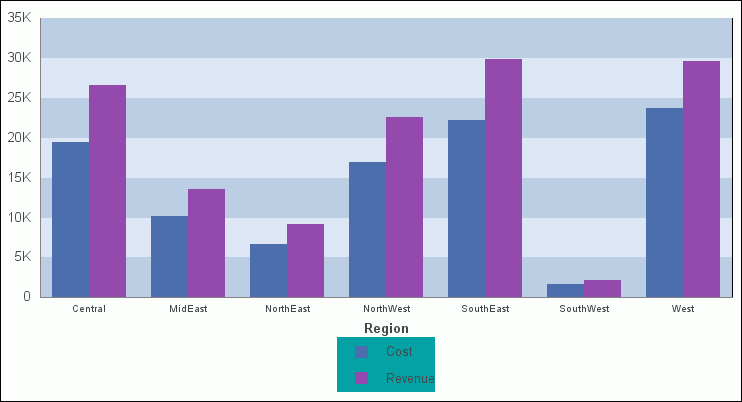

    In der folgenden Abbildung sehen Sie ein Diagramm mit einem smaragdgrünen Hintergrund.

    Diagramm mit einer Legende mit einem smaragdgrünen Hintergrund



x
Vorgehensweise: Die Farbe eines Legendenrands angeben
  1. Erstellen Sie ein Diagramm mit mehreren Messgrößenfeldern.
  2. Öffnen Sie die Dialogbox Legenden formatieren auf eine der folgenden Weisen:
    • Band: Öffnen Sie im Tab Format in der Gruppe Layout das Dropdown-Menü Legenden und wählen Sie Weitere Legendenoptionen aus.
    • Rechtsklick-Menü: Rechtsklicken Sie auf die Legende und wählen Sie Weitere Legendenoptionen aus.

    Die Dialogbox Legenden formatieren wird geöffnet. Weitere Informationen finden Sie unter Dialogbox Legende formatieren.

  3. Wählen Sie im Tab Randstyles die Option Rand anzeigen aus.
  4. Klicken Sie auf das Symbol Farbe, um die Dialogbox Farbe zu öffnen, in der Sie die Farbe des Legendenrands angeben können.
  5. Klicken Sie auf OK, um die Dialogbox Farbe zu schließen.
  6. Klicken Sie auf OK, um die Dialogbox Legende formatieren zu schließen.

    Der Legendenrand wird entsprechend formatiert.
