Formattazione delle etichette asse

Gli assi verticale e orizzontale sono basati sull'orientamento del grafico. Per esempio, in un grafico verticale, l'asse orizzontale fa riferimento all'asse X e l'asse verticale fa riferimento all'asse Y. In un grafico orizzontale, l'asse orizzontale fa riferimento all'asse Y e l'asse verticale fa riferimento all'asse X. È importante considerare quanto detto perché le opzioni potrebbero cambiare a seconda dell'orientamento del grafico.

Finestra di dialogo Formato asse

In questa sezione:

Opzioni assi secondari

Sia se si accede alle opzioni asse dal nastro o dal menu a discesa, viene visualizzata la finestra di dialogo di opzioni Formato asse per formattare sia l'asse verticale che orizzontale. La finestra di dialogo Formato asse offre le seguenti tabelle:

Scala
Titolo
Etichette
Avanzato

Utilizzare la scheda Scala per modificare le proprietà della scala. La scheda Scala viene illustrata nella seguente immagine.

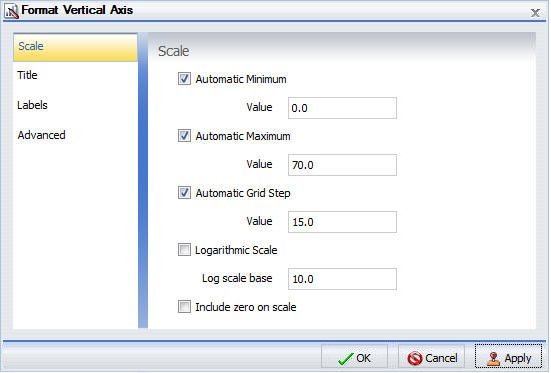

Scheda Scala della finestra di dialogo Formato asse

La scheda Scala offre le seguenti opzioni:

Minimo automatico. Selezionare questa opzione per consentire al motore di erogare automaticamente il valore minimo sulla scala dell'asse Y. Cancellare questa opzione per utilizzare la scala manuale. È possibile quindi impostare il valore minimo, immettendo un numero nella casella di spunta Valore.
Valore. Immettere il valore minimo in questa casella di testo se il Minimo automatico non è selezionato.
Massimo automatico. Selezionare questa opzione per consentire al motore di erogare automaticamente il valore massimo sulla scala dell'asse Y. Cancellare questa opzione per utilizzare la scala manuale. È possibile impostare il valore massimo, immettendo un numero nella casella di testo Valore.
Valore. Immettere il valore minimo in questa casella di testo se il Massimo automatico non è selezionato.
Passo griglia automatico. Selezionare questa opzione per calcolare automaticamente il numero dei passi griglia principale. Cancellare questa opzione per utilizzare la scala manuale. È possibile quindi impostare il valore, immettendo il numero nella casella di testo Valore.
Valore. Immettere il valore in questa casella di testo se il Passo griglia automatico non è selezionato.
Scala logaritmica. Selezionare questa opzione per controllare se la scala dell'asse Y avanza logaritmicamente anziché linearmente. Questa opzione è disattivata per impostazione predefinita. Se selezionata, la base logaritmica è impostata su 10,0 ma è possibile modificarla immettendo un altro valore.
Base scala logaritmica. Immettere il valore di base da visualizzare su una scala logaritmica.
Includi zero sulla scala. Selezionare questa opzione per controllare se sulla scala è visualizzato un valore zero (0). L'opzione è attivata per impostazione predefinita.

Utilizzare la scheda Titolo per creare e applicare lo stile al titolo per l'asse. La scheda Titolo viene visualizzata nella seguente immagine.

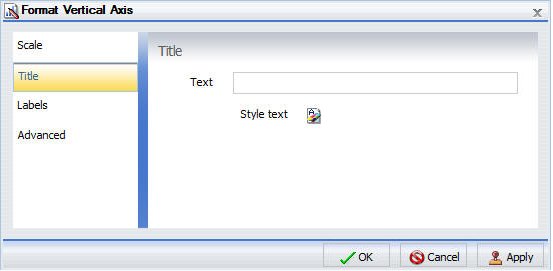

Scheda Titolo della finestra di dialogo Formato asse

La scheda Titolo offre le seguenti opzioni:

Testo. Immettere un titolo per l'asse.
Stile. Fare clic su questa icona per aprire la finestra di dialogo Stile, per applicare lo stile al testo.

Utilizzare la scheda Etichette per formattare il layout delle etichette dell'asse. La scheda Etichette viene visualizzata nella seguente immagine.

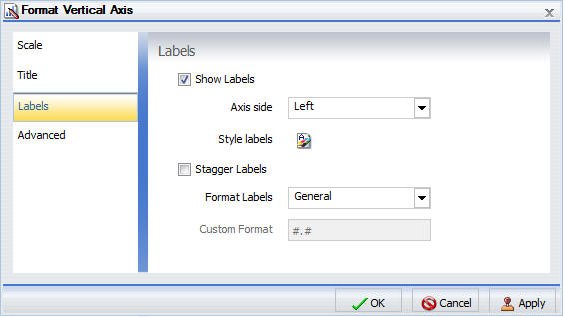

Scheda Etichette della finestra di dialogo Formato asse

La scheda Etichette offre le seguenti opzioni:

Visualizza etichette. Selezionare questa opzione per visualizzare le etichette accanto all'asse. È attivata per impostazione predefinita. Cancellare questa opzione per eliminare le etichette.
- Lato asse. Selezionare da questo menu a discesa delle opzioni di posizione per le etichette dell'asse. Le opzioni sono A sinistra (impostazione predefinita), A destra o Su entrambi.
- Stile etichette. Fare clic su questa icona per aprire la finestra di dialogo Stile, per applicare uno stile al testo.
Sfalsa etichette. Selezionare questa opzione per impostare la sfalsatura delle etichette.
- Formatta etichette. Selezionare da questo menu di formati disponibili, applicabili alle etichette.
- Personalizza formato. Selezionare questa opzione per utilizzare un formato personalizzato.

Il menu a discesa Formato etichette offre un elenco di formati disponibili applicabili alle etichette. Quando si seleziona un formato personalizzato, questo deve essere definito utilizzando una serie di formato personalizzato. Consultare la seguente tabella per un elenco e una descrizione dei caratteri utilizzabili in un formato personalizzato.

Carattere	Descrizione
#	È una cifra.
0 (zero)	Significa assente.
. (punto)	È un segnaposto per il separatore delle posizioni decimali.
, (virgola)	È un segnaposto per il separatore di raggruppamento.
; (punto e virgola)	Separa i formati.
- (trattino)	È il prefisso negativo preimpostato.
% (per cento)	Divide per 100 e visualizza la percentuale.
x	Stabilisce che nel prefisso o nel suffisso può essere usato qualsiasi altro carattere.
‘ (apostrofo)	È usato per citare caratteri speciali in un prefisso o suffisso.

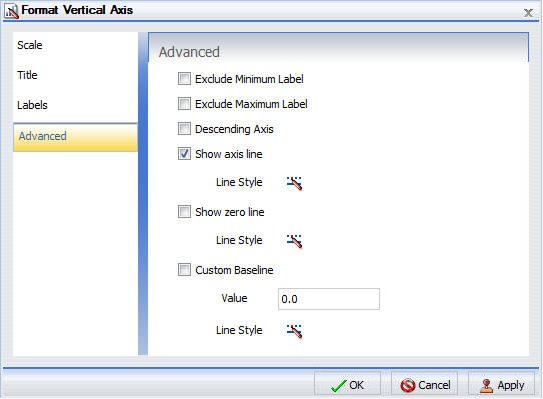

Utilizzare la scheda Avanzato per modificare ulteriori proprietà dell'asse. Nella seguente immagine viene visualizzata la scheda Avanzato.

La scheda Avanzato offre le seguenti opzioni:

Escludi etichetta minima. Selezionare questa opzione per escludere dal grafico l'etichetta con il valore dell'asse inferiore.
Escludi etichetta massima. Selezionare questa opzione per escludere dal grafico l'etichetta con il valore dell'asse superiore.
Asse decrescente. Selezionare questa opzione per disegnare l'asse in ordine decrescente.
Visualizza linea asse. Selezionare quest'asse per controllare la visualizzazione della linea di base dell'asse.
Stile linea. Fare clic su questa icona per aprire la finestra di dialogo Stile linea, per modificare il colore, lo spessore e lo stile della linea dell'asse.
Visualizza linea zero. Selezionare questa opzione per controllare la visualizzazione della linea zero.
Stile linea. Fare clic su questa icona per aprire la finestra di dialogo Stile linea, per modificare il colore, lo spessore e lo stile della linea zero.
Linea di base personalizzata. Selezionare questa opzione per controllare la visualizzazione della linea di base personalizzata.
Valore. Immettere un valore per la linea di base personalizzata.
Stile linea. Fare clic su questa icona per aprire la finestra di dialogo Stile linea, per modificare il colore, lo spessore e lo stile della linea di base personalizzata.

Per istruzioni su come aprire questa finestra di dialogo, consultare le procedure in Utilizzo Proprietà asse.

Inizio pagina

Opzioni assi secondari

Le opzioni di formattazione sono disponibili per assi secondari in grafici ad asse doppio. Per esempio, in un grafico ad asse doppio verticale, l'asse verticale secondario da riferimento all'asse Y2.

La finestra di dialogo Formato asse secondario offre le seguenti tabelle sia per assi verticali che orizzontali:

Generale. Per ulteriori informazioni, consultare le opzioni della scheda Scala nella Finestra di dialogo Formato asse.
Titolo. Per ulteriori informazioni, consultare la tabella equivalente nella Finestra di dialogo Formato asse.
Etichette. Per ulteriori informazioni, consultare la tabella equivalente nella Finestra di dialogo Formato asse.
Avanzato. Per ulteriori informazioni, consultare la tabella equivalente nella Finestra di dialogo Formato asse.

Menu attivabile con il tasto destro del mouse: Elementi asse

Quando si fa clic con il tasto destro del mouse su un'etichetta asse in un grafico in Anteprima dinamica, viene visualizzato un menu di opzioni. Le opzioni per gli elementi dell'etichetta dell'asse visualizzabili facendo clic sul pulsante destro del mouse sono descritte nelle seguenti tabelle.

Elemento	Opzione	Descrizione
Etichette orizzontali	Elimina	Consente di cancellare le etichette dal grafico e di aggiornare di conseguenza l'anteprima dinamica.
	Sfalsa	Consente di verificare la posizione delle etichette. Il valore Attivo consente di posizionare le etichette a zigzag. Il valore predefinito Disattivo consente di posizionare le etichette su una riga dritta.
	Ruota	Consente di ruotare le etichette di un numero specifico di gradi.
	Etichette stile	Consente di applicare uno stile alle etichette tramite la finestra di dialogo Stile. Per ulteriori informazioni, consultare Finestra di dialogo Stile.
	Altre opzioni dell'asse	Visualizza la finestra di dialogo Formato asse. Per ulteriori informazioni, consultare Formattazione delle etichette asse.
Etichette verticali	Elimina	Consente di cancellare le etichette dal grafico e di aggiornare di conseguenza l'anteprima dinamica.
	Sfalsa	Consente di verificare la posizione delle etichette. Il valore Attivo consente di posizionare le etichette a zigzag. Il valore predefinito Disattivo consente di posizionare le etichette su una riga dritta.
	Ruota	Consente di ruotare le etichette di un numero specifico di gradi.
	Formatta etichette	Consente di formattare le etichette a seconda del valore specificato.
	Etichette stile	Consente di applicare uno stile alle etichette tramite la finestra di dialogo Stile. Per ulteriori informazioni, consultare Finestra di dialogo Stile.
	Altre opzioni dell'asse	Visualizza la finestra di dialogo Formato asse. Per ulteriori informazioni, consultare Formattazione delle etichette asse.

Utilizzo Proprietà asse

Come:

Le seguenti sezioni offrono procedure per personalizzare un asse. Le procedure sono organizzate per scheda e gruppo le cui opzioni associate vengono visualizzate sul nastro.

Le etichette dell'asse vengono visualizzate per impostazione predefinita.

Inizio pagina

Procedura: Come cancellare etichette dell'asse

Creare un grafico.
È possibile cancellare le etichette dell'asse in uno dei seguenti modi:
- Nastro: Sul separatore Formato, nel gruppo Etichette, aprire il menu a discesa Asse, puntare su l'asse con cui si sta lavorando e cancellare l'opzione Visualizza Etichette.
- Menu attivabile con il tasto destro del mouse: Fare clic con il tasto destro del mouse su un'etichetta asse del grafico e selezionare Cancella.
Le etichette dell'asse vengono cancellate dal grafico.

Inizio pagina

Procedura: Come sfalsare le etichette asse

Creazione di un grafico con almeno un'etichetta dell'asse.
È possibile accedere all'opzione Sfalsa in uno dei seguenti modi:
- Nastro: Sul separatore Formato, nel gruppo Etichette, aprire il menu a discesa Asse, puntare sull'asse con cui si sta lavorando e selezionare Sfalsamento etichette.
- Menu attivabile con il tasto destro del mouse: Fare clic con il tasto destro del mouse sull'etichetta asse nel grafico, puntare su Sfalsa e selezionare Attiva.
Le etichette dell'asse vengono sfalsate.

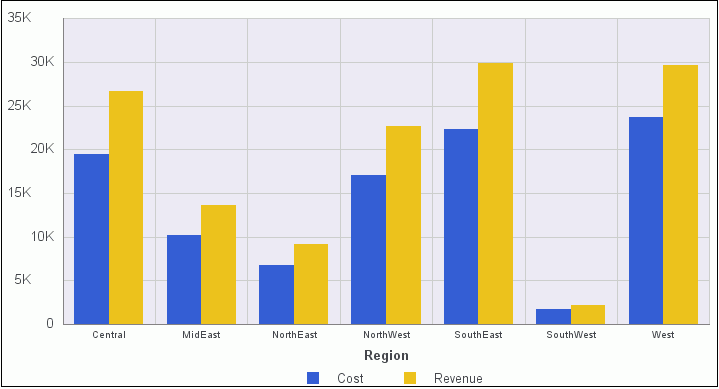

La seguente immagine illustra un grafico con le etichette dell'asse verticale sfalsate.

Inizio pagina

Procedura: Come ruotare le etichette asse

Creazione di un grafico con etichette asse.
È possibile accedere all'opzione Ruota in uno dei seguenti modi:
- Nastro: Sul separatore Formato, nel gruppo Etichette, aprire il menu a discesa Asse, puntare sull'asse con cui si sta lavorando e puntare su Ruota etichette e quindi selezionare il grado in cui si desidera ruotare le etichette asse.
- Menu attivabile con il tasto destro del mouse: Fare clic con il tasto destro del mouse su un'etichetta asse nel grafico, puntare su Ruota e selezionare il grado in cui si desidera ruotare le etichette asse.
Le etichette dell'asse vengono ruotate.

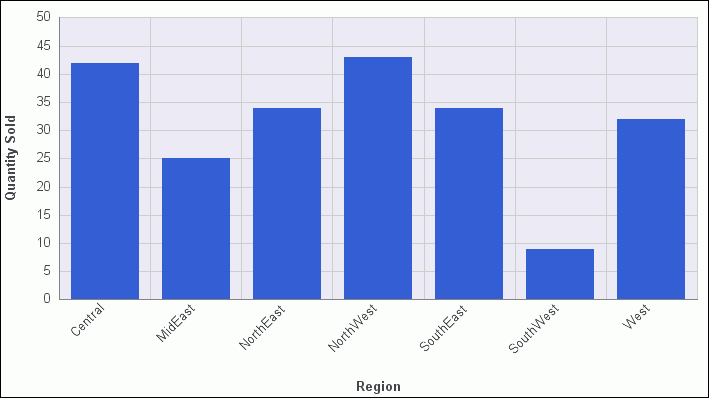

La seguente immagine illustra un grafico con le etichette dell'asse ruotate a 45 gradi.

Inizio pagina

Procedura: Come formattare le etichette dell'asse

Creazione di un grafico con un'etichetta dell'asse.
È possibile accedere ad un elenco di opzioni Etichette asse in uno dei seguenti modi:
- Nastro: Sul separatore Formato, nel gruppo Etichette, aprire il menu a discesa Asse, puntare sull'asse con cui si sta lavorando e selezionare Altre opzioni asse per aprire la finestra di dialogo Formato asse. Aprire la scheda Etichette e dal menu a discesa Opzione etichette selezionare l'opzione di formattazione che si desidera.
- Menu attivabile con il tasto destro del mouse: Fare clic con il tasto destro del mouse sull'etichetta asse, puntare sul Formato etichette e selezionare l'opzione di formattazione che si desidera.
Le etichette dell'asse vengono di conseguenza formattate.

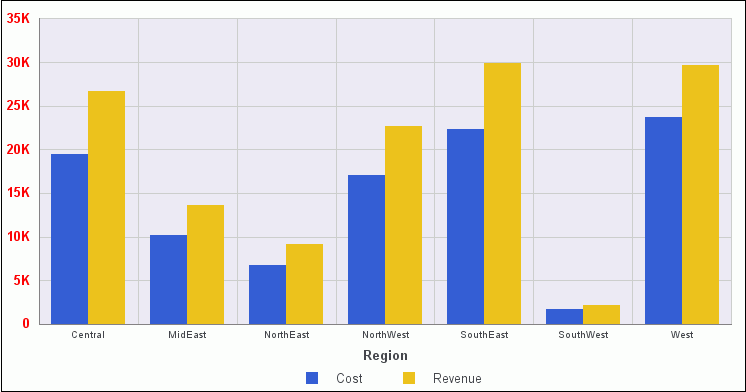

La seguente immagine illustra un grafico con le etichette dell'asse in grassetto rosso e font Arial.

Inizio pagina

Procedura: Come impostare manualmente la scala di un asse

Creare un grafico.
È possibile aprire la finestra di dialogo Formato asse in uno dei seguenti modi:
- Nastro: Sul separatore Formato, nel gruppo Etichette, aprire il menu a discesa Asse, puntare sull'asse con cui si sta lavorando e selezionare Altre opzioni asse.
- Menu attivabile con il tasto destro del mouse: Fare clic con il tasto destro del mouse su un valore dell'asse nel grafico e selezionare Altre opzioni asse.
Viene visualizzata la finestra di dialogo Formato asse.
Sulla scheda Scala, cancellare l'opzione Minimo automatico ed immettere il proprio valore minimo nella casella di testo Valore.
Cancellare l'opzione Massimo automatico ed immettere il proprio valore massimo nella casella di testo Valore.
Cancellare l'opzione Passo della griglia automatico ed immettere il proprio valore passo della griglia nella casella di testo Valore.
In via opzionale, è possibile selezionare l'opzione Scala logaritmica ed immettere la Base scala logaritmica nel campo di testo di quel nome. È inoltre possibile cancellare l'opzione Includi zero sulla scala se non si vuole far apparire lo zero sull'asse.
Fare clic su OK per chiudere la finestra di dialogo.
La scala dell'asse viene di conseguenza impostata.

Inizio pagina

Procedura: Come aggiungere un titolo asse

Creazione di un grafico con un'etichetta dell'asse.
È possibile aprire la finestra di dialogo Formato asse in uno dei seguenti modi:
- Nastro: Sul separatore Formato, nel gruppo Etichette, aprire il menu a discesa Asse, puntare sull'asse con cui si sta lavorando e selezionare Altre opzioni asse.
- Menu attivabile con il tasto destro del mouse: Fare clic con il tasto destro del mouse sull'etichetta dell'asse e selezionare Altre opzioni asse.
Viene visualizzata la finestra di dialogo Formato asse.
Sulla scheda Titolo, immettere il titolo dell'asse nel campo Testo.
Fare clic sull'icona Stile testo per aprire la finestra di dialogo Stile, per poter applicare uno stile al testo.
Il titolo dell'asse viene di conseguenza applicato.

Nota: Fare clic con il tasto destro del mouse sul titolo dell'asse per cancellare, modificare o applicare lo stile del titolo dell'asse.

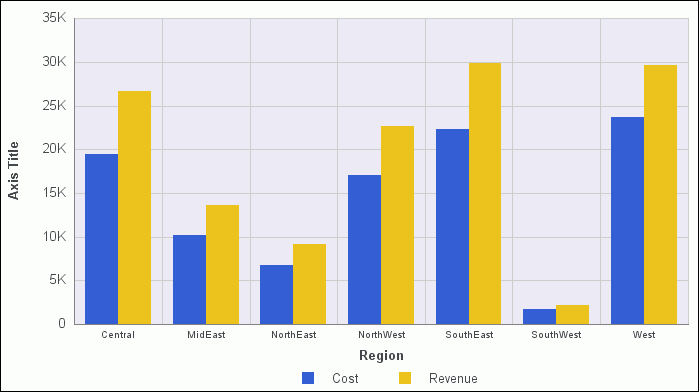

La seguente immagine illustra un grafico con un titolo sull'asse verticale.

Inizio pagina

Procedura: Come impostare proprietà asse avanzate

Creazione di un grafico con un'etichetta dell'asse.
È possibile aprire la finestra di dialogo Formato asse in uno dei seguenti modi:
- Nastro: Sul separatore Formato, nel gruppo Etichette, aprire il menu a discesa Asse, puntare sull'asse con cui si sta lavorando e selezionare Altre opzioni asse.
- Menu attivabile con il tasto destro del mouse: Fare clic con il tasto destro del mouse sull'etichetta dell'asse e selezionare Altre opzioni asse.
Viene visualizzata la finestra di dialogo Formato asse.
Sulla scheda Avanzato, impostare le seguenti opzioni:
- Escludi etichetta minima
- Escludi etichetta massima
- Asse decrescente
- Visualizza linea asse
- Visualizza linea zero
- Personalizza linea di base (valore)
È possibile modificare il colore, lo spessore e lo stile di tutte le linee impostate nella finestra di dialogo Stile linea.
Fare clic su OK.
Le opzioni asse avanzate vengono di conseguenza avanzate.
