Sélection d'un type de graphique

Lors de la création d'un graphique, il est important de sélectionner le type de graphique approprié pour afficher vos données. Vous pouvez choisir parmi de nombreux de types de graphiques, ainsi que des variantes de ces types. Les types de graphiques de base comprennent les graphiques en lignes, en barres, les camemberts, et les graphiques de dispersion. Servez-vous des brèves descriptions (consultez Types de graphiques) pour sélectionner un type de graphique qui convient à l'ensemble de données que vous affichez et à la modification que vous souhaitez mettre en évidence. Gardez à l'esprit que les données sont les ensembles de chiffres que vous affichez et les échelles sont les chiffres ou mesures variables affichées le long des axes.

Remarque : pour créer un graphique empilé de n'importe que type, il faut y avoir au moins deux séries de données.

Types de graphiques

Voici des descriptions des types de graphiques que vous pouvez créer :

Graphiques linéaires. Les graphiques linéaires sont utiles pour insister sur le mouvement ou sur les tendances de données numériques au cours du temps, comme ils permettent à l'utilisateur de suivre l'évolution d'un point particulier en effectuant une marche en arrière ou en intercalant. Les valeurs maximales et minimales, le mouvement rapide ou lent, ou une tendance à la stabilité sont des types de tendances qui conviennent bien à un graphique linéaire.
Les graphiques linéaires peuvent également être tracés avec deux échelles ou plus pour suggérer une comparaison de la même valeur, ou d'un ensemble de valeurs, pendant des périodes différentes. Le nombre d'échelles comprises dans votre graphique dépend du type de graphique sélectionné. Pour plus de détails, consultez Détermination de styles de graphiques avec LOOKGRAPH.
Nom de bloc.Un graphique à barres représente des données numériques en affichant des blocs rectangulaires sur une échelle. La longueur d'une barre correspond à une valeur ou une quantité. Les utilisateurs peuvent développer une image précise de comparaisons entre des séries de données en distinguant les hauteurs relatives des barres. Vous pouvez utiliser un graphique à barres pour afficher des données numériques lorsque vous souhaitez présenter une distribution de données. Vous pouvez créer des graphiques à barres horizontales et verticales.
Graphique en secteurs. Un graphique circulaire met l'accent sur l'emplacement de vos données par rapport à une plus grande situation. Gardez à l'esprit que les graphiques circulaires sont les plus efficaces lorsque vos données se composent de plusieurs grands ensembles. Trop de variables divise le graphique en de nombreux petits secteurs qui sont difficiles à voir. Utilisez de la couleur ou de la texture sur les segments individuels pour créer du contraste visuel.
Graphiques de dispersion. Les graphiques de dispersion partagent de nombreuses caractéristiques avec les graphiques linéaires de base. Les données peuvent être tracées en utilisant des échelles variables sur les deux axes. Lorsque vous utilisez un graphique de dispersion, vos données sont tracées à l'aide d'un modèle linéaire de base. Utilisez un graphique de dispersion pour visualiser la densité des valeurs de données individuelles autour de certains points ou pour démontrer des tendances dans vos données. Par défaut, un axe X numérique (critère de tri) produit toujours un graphique de dispersion.
Il est important de noter que les graphiques de dispersion et les graphiques linéaires se distinguent les uns des autres seulement en raison de leur format de l'axe X. Les graphiques linéaires peuvent s'afficher sans lignes de connexion (ils ressemblent alors à des graphiques de dispersion) et les graphiques de dispersion peuvent s'afficher avec des lignes de connexion (ils ressemblent alors à des graphiques linéaires).
Graphiques de surface. Les graphiques de surface sont similaires aux graphiques linéaires sauf que la surface entre la ligne de données et la ligne de zéro (ou axe) a généralement une couleur ou une texture. Les graphiques de surface vous permettent d'empiler des données les unes sur les autres. L'empilage vous permet de souligner le rapport entre des séries de données, illustrant la façon dont certaines séries de données s'approchent de ou cachent une deuxième série.
Graphiques 3D. Les graphiques en 3-D ajoutent de la texture à votre présentation graphique. Les dimensions permettent à vos utilisateurs de facilement reconnaître des tendances basées sur deux ensembles de données ou plus. Les graphiques 3D ajoutent également de l'impact à votre présentation.
Graphiques bipolaires. Un graphique bipolaire se divise par une ligne horizontale. Ce type de graphique est utile pour l'analyse comparative de tendances des valeurs de données très différentes en fonction du temps ou d'autres valeurs de tri.
Graphiques radar. Un graphique radar est un type de graphique circulaire utilisé pour les catégories cycliques. Il est essentiellement analogue à un graphique linéaire, à l'exception de l'échelle qui est enroulée. Les graphiques radar fonctionnent très bien avec des données cycliques, telles que les mois de l'année.

Sélection d'échelles

Comment :

Sélectionner des échelles

Après avoir choisi un type de graphique, vous devez sélectionner une échelle appropriée. Une échelle est un schéma de classification ou une série de mesures que vous sélectionnez pour l'application aux axes de votre graphique. L'échelle fournit le cadre d'application en fonction duquel vos données sont tracées. Lorsque vous choisissez une échelle appropriée pour vos données, des tendances significatives peuvent se dégager, et lorsque vous modifiez une échelle, la forme générale de votre graphique change.

Les étapes ou mesures dans l'échelle sont représentées le long des axes de votre graphique par des marqueurs. Le type d'échelle que vous choisissez détermine le nombre de divisions sur l'échelle. Il y a deux types d'échelles générales que vous pouvez appliquer à l'axe Y de votre graphique :

Echelles linéaires
Echelles logarithmiques

Une échelle linéaire est une échelle dans laquelle les valeurs augmentent de façon arithmétique. Chaque mesure le long de l'échelle est une unité plus importante que celle qui la précède. Les échelles linéaires sont utiles lorsque les données que vous tracez sont relativement petites.

Une échelle logarithmique est une échelle dans laquelle les valeurs augmentent de façon logarithmique. Chaque mesure le long de l'échelle représente une augmentation exponentielle de la valeur des données. Les échelles logarithmiques sont utiles lorsque vous devez rendre compte d'une gamme de chiffres importante.

Type de graphique	Commande d'affichage et phrase de tri

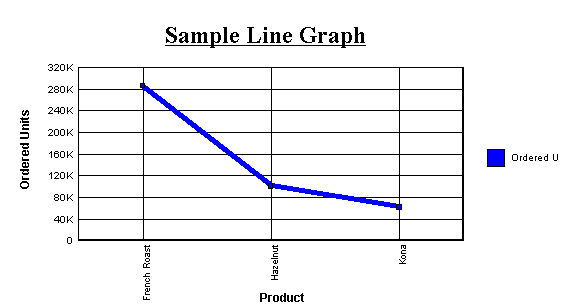

Graphique linéaire	PRINT A {ACROSS\|BY} B (où B est alphanumérique)

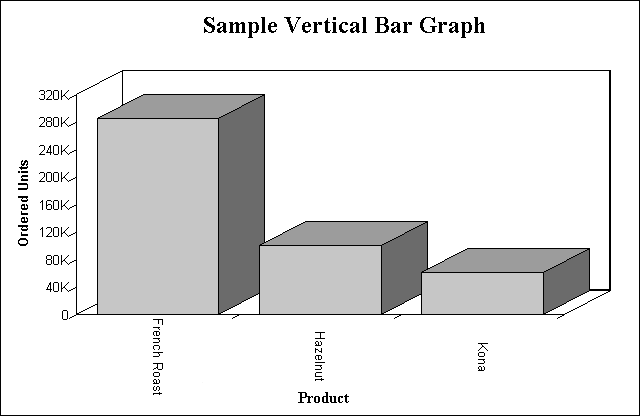

Graphique à barres verticales	SUM A ACROSS B (où B est alphanumérique)

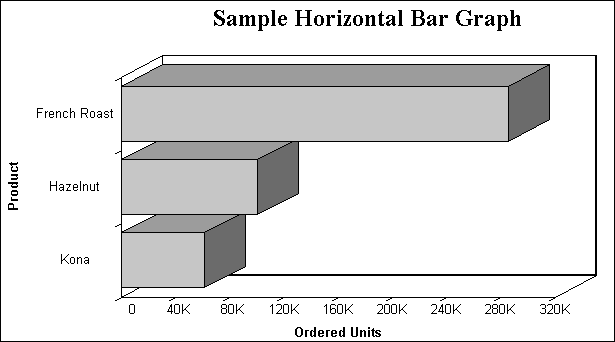

Graphique à barres horizontales	SUM A BY B

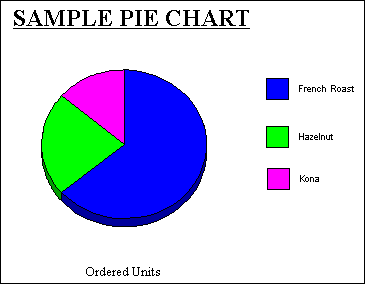

Graphique circulaire	SET LOOKGRAPH=PIE SUM A {ACROSS\|BY} B ou SET PIE=ON SUM A {ACROSS\|BY} B

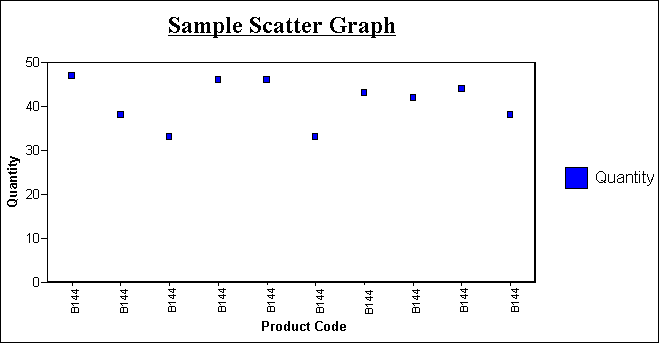

Graphique à nuage de points (sans lignes de connexion)	PRINT A ACROSS B (où B est numérique)
Graphique à nuage de points (avec des lignes de connexion)	SUM A ACROSS B (où B est numérique)

SET LOOKGRAPH=	Description
LINE	Un graphique vertical à points connectés.
HLINE	Un graphique horizontal à points connectés.
HLINE2	Un graphique horizontal à points connectés avec deux axes.
HLINE2S	Un graphique horizontal à points connectés avec deux axes différents.
HLINSTK	Un graphique horizontal empilé à points connectés.
HLINSTK2	Un graphique horizontal empilé à points avec deux axes.
HLNSTK2S	Un graphique horizontal empilé à points connectés avec deux axes différents.
HLNSTKPC	Un graphique horizontal à points connectés affichant des pourcentages.
VLINE	Un graphique vertical à points connectés.
VLINE2	Un graphique vertical à points connectés avec deux axes.
VLINE2S	Un graphique vertical à points connectés avec deux axes différents.
VLINSTK	Un graphique vertical empilé à points connectés.
VLINSTK2	Un graphique vertical empilé à points avec deux axes.
VLNSTK2S	Un graphique vertical empilé à points avec deux axes différents.
VLNSTKPC	Un graphique vertical à points connectés affichant des pourcentages.

SET LOOKGRAPH=	Description
BAR	Un graphique à barres dont les barres s'affichent à côté les unes des autres.
STACK	Un graphique à barres dont les barres sont empilées.
VBAR	Un graphique à barres verticales.
VBAR2AX	Un graphique à barres verticales avec deux axes.
VBAR2AXS	Un graphique à barres verticales avec deux axes différents.
VBRSTK1	Un graphique à barres verticales empilé.
VBRSTK2	Un graphique à barres verticales empilé.
VBRSTK2S	Un graphique à barres verticales empilé avec deux axes différents.
VBRSTKPC	Un graphique à barres verticales empilé affichant des pourcentages.
HBAR	Un graphique à barres horizontales.
HBAR2AX	Un graphique à barres horizontales avec deux axes.
HBAR2AXS	Un graphique à barres horizontales avec deux axes différents.
HBRSTK1	Un graphique à barres horizontales empilé.
HBRSTK2	Un graphiqueà barres horizontales empilé.
HBRSTK2S	Un graphique à barres horizontales empilé avec deux axes différents.
HBRSTKPC	Un graphique à barres horizontales empilé affichant des pourcentages.

SET LOOKGRAPH=	Description
PIE	Un graphique à secteurs.
PIESINGL	Un graphique à secteurs unique.
PIEMULTI	Plusieurs graphiques à secteurs.
PIERING	Un graphique circulaire.
PIEMULPR	Plusieurs graphiques circulaires de taille proportionnelle.
PIEMULTP	Plusieurs graphiques à secteurs de taille proportionnelle.
PIEMULTR	Plusieurs graphiques circulaires.

SET LOOKGRAPH=	Description
SCATTER	Génère un graphique de dispersion.
SCATTERD	Un graphique de dispersion dual. Les valeurs d'un ensemble de données supplémentaire s'affichent sur un deuxième axe de valeur (Y).
SCATTRLS	Un graphique de dispersion qui marque chaque point de données par sa valeur numérique exacte.
SCATTRLD	Un graphique de dispersion dual qui marque chaque point de données par sa valeur numérique exacte.

SET LOOKGRAPH=	Description
3DAREAG	Un graphique 3D à une zone de groupe connectée.
3DAREAS	Un graphique 3D à une zone de séries connectée
3DBAR	Un graphique à barres à deux dimensions avec des barres à trois dimensions.
3D_BAR	Un graphique 3D avec des barres.
3DCUBE	Un graphique à barres 3D dans lequel tous les points de données sont sous forme de blocs de taille identique, au-dessus de la position montrant leurs valeurs de données.
3DGROUP	Un graphique 3D avec des barres.
3DOCTAGN	Un graphique à barres 3D avec des barres sous forme octogone sans racines.
3DPYRAMD	Un graphique pyramide 3D.
3DRIBBNG	Un graphique 3D aux groupes de rubans connectés.
3DRIBBNS	Un graphique 3D aux séries de rubans connectés.
3DSPHERE	Un graphique à barres 3D dans lequel tous les points de données sont des sphères de taille identique, qui se trouvent au-dessus de la position montrant leurs valeurs de données.
3DSTACK	Un graphique à barres bidimensionnel avec des barres de type 3D.
3DSURFCE	Un graphique de surface 3D qui trace tous les points de données sous forme de surface tridimensionnelle, comme une vague roulante.
3DSURFHC	Un graphique 3D de surface en nid d'abeille qui trace tous les points de données sous forme de surface tridimensionnelle en utilisant l'effet de nid en abeille.
3DSURFSD	Un graphique 3D de surface dont les côtés tracent tous les points de données sous forme de surface tridimensionnelle avec des côtés solides.

SET LOOKGRAPH=	Description
VAREA	Un graphique de surface verticale.
VAREASTK	Un graphique de surface verticale empilé.
VAREAR2	Un graphique de surface verticale avec deux axes.
VARESTK2	Un graphique de surface verticale empilé avec deux axes.
VARESTKP	Un graphique de surface verticale empilé affichant des pourcentages.
HAREA	Un graphique de surface horizontale.
HAREAR2	Un graphique de surface horizontale avec deux axes.
HAREASTK	Un graphique de surface empilé.
HARESTK2	Un graphiqueà de surface horizontale empilé avec deux axes.
HARESTKP	Un graphique de surface horizontale empilé affichant des pourcentages.

SET LOOKGRAPH=	Description
STOCK	Un graphique boursier.
STOCKH	Un graphique boursier Max-Min. Des barres représentant des valeurs numériques plus elevées sont placées derrière des barres représentant des valeurs numériques plus basses. Seule le sommet de la barre plus elevée est visible, illustrant clairement la différence entre les valeurs. Ce type de graphe est largement utilisé pour représenter le prix d'une action. Chaque barre représente le prix maximal et minimal d'une action donnée à un jour donné.
STOCKHB	Un graphique boursier Max-Min bipolaire. Des valeurs de différents ensembles de données s'affichent sur différents pôles.
STOCKHD	Un graphique boursier Max-Min dual. Les valeurs d'un ensemble de données supplémentaire s'affichent sur un deuxième axe de valeur (Y).
STOCKHCL	Un graphique boursier Max-Min-Clôture. Ce type de graphe est largement utilisé pour représenter le prix d'une action. Chaque barre représente le prix maximal, le prix minimal et le prix de clôture d'une action donnée à un jour donné.
STOCKHCB	Un graphique boursier bipolaire Max-Min-Clôture. Des valeurs de différents ensembles de données s'affichent sur différents pôles. Ce type de graphe est largement utilisé pour représenter le prix d'une action. Chaque barre représente le prix maximal, le prix minimal et le prix de clôture d'une action donnée à un jour donné.
STOCKHCD	Un graphique boursier dual Max-Min-Clôture. Les valeurs d'un ensemble de données supplémentaire s'affichent sur un deuxième axe de valeur (Y).
STOCKHOC	Un graphique boursier Max-Min-Ouverture. Ce type de graphe est largement utilisé pour représenter le prix d'une action. Chaque barre représente le prix maximal, le prix minimal, le prix d'ouverture et le prix de clôture d'une action donnée à un jour donné.
STOCKHOB	Un graphique boursier bipolaire Max-Min-Ouverture-Clôture. Des valeurs de différents ensembles de données s'affichent sur différents pôles.
STOCKHOD	Un graphique boursier dual Max-Min-Ouverture-Clôture. Les valeurs d'un ensemble de données supplémentaire s'affichent sur un deuxième axe de valeur (Y).
STOCKHV	Un graphique boursier Max-Min-Volume.
STOCKHOV	Un graphique boursier Max-Min-Ouverture-Clôture-Volume.
STOCKC	Un graphique boursier chandelle.
STOCKHC	Un graphique boursier chandelle Max-Min.
STOCKCV	Un graphique boursier chandelle Volume.
STOCKHCV	Un graphique boursier chandelle Max-Min-Volume.

SET LOOKGRAPH=	Description
POLAR	Un graphique polaire qui affiche des points de données sur un circle.
POLAR2	Un graphique polaire dual. Les valeurs d'un ensemble de données supplémentaire s'affichent sur un deuxième axe de valeur (Y).

SET LOOKGRAPH=	Description
RADARA	Un graphique de surface radar.
RADARL	Un graphique radar linéaire.
RADARL2	Un graphique radar dual linéaire. Les valeurs d'un ensemble de données supplémentaire s'affichent sur un deuxième axe de valeur (Y).

SET LOOKGRAPH=	Description
BUBBLE	Un graphique en bulles.
BUBBLED	Un graphique en bulles avec un axe dual.
BUBBLEDL	Un graphique en bulles avec un axe dual et des étiquettes.
BUBBLEL	Un graphique en bulles avec des étiquettes.

SET LOOKGRAPH=	Description
GANTT	Fournit une représentation visuelle d'événements prioritaires orientés vers le projet. Les graphiques de Gantt exigent six champs d'affichage et un champ de tri, dans cet ordre précis. Le style conditionnel et le zoom en profondeur ne sont pas supportés pour les graphiques de Gantt.
POSITION	Les graphiques de positionnement de produits fournissent une représentation visuelle de la part du marché et de la croissance par rapport au revenu et à la dimension (passé, présent, futur). Trois champs d'affichage sont requis dans les diagrammes de positionnement des produits.
VWATERFL	Graphique vertical en cascade.
HWATERFL	Graphique horizontal en cascade.
PARETO	Affiche des données selon la règle 80:20 de Pareto. Les graphiques Pareto n'exigent qu'un champ d'affichage.
MULTI3Y MULTI4Y MULTI5Y	Ils empilent les graphiques afin de les rendre plus facile à lire, à analyser et à gérer.

SET LOOKGRAPH	Description
BUBBLEMAP	Une carte à bulles et un graphique dans lequel des bulles dimensionnaient proportionnellement sont affichées sur des zones de la carte.
CHOROPLETH	Une carte choroplèthe est un graphique dans lequel les zones d'une carte sont ombrées ou remplies d'un motif proportionnellement à la valeur de la mesure qui est représentée,
MEKKO	Un graphique Mekko est une variante des graphiques à barres empilées, dans lequel la largeur des barres est ajustée relativement à sa valeur dans le jeu de données.
PARABOX	Un graphique à coordonnées parallèles (parabox) est similaire à un graphique à courbe régulière, à l'exception que chaque groupe dans le graphique à courbe possède un axe numérique unique et interactif. Chaque ligne représente une série de données. Chaque ligne verticale représente un axe numérique. Vous pouvez cliquer puis vous déplacer le long de chacun des axes pour sélectionner (filtrer) les lignes qui passent au travers de cette partie de l'axe
STREAM	Un graphique à niveaux (streamgraph) est une version simplifiée d'un graphique à aires empilées. Dans un graphique à niveaux, il n'y a ni axe ni grille. La ligne de base est libre, ce qui facilite la perception de l'épaisseur de n'importe quel calque donné au travers des données.
TAGCLOUD	Un nuage de mots-clés est une représentation visuelle d'une fréquence. Il n'affiche que les étiquettes de groupe. La taille de chaque étiquette proportionnelle à sa valeur de données.
TREEMAP	Un graphique d'arborescence affiche des données hiérarchiques en tant que jeu de rectangles incorporés.
