Enregistrer un graphique sous forme de fichier d'image

Vous pouvez entregistrer la sortie de graphique sous forme de fichier image en utilisant le paramètre GRAPHSERVURL ou la configuration JSCOM3 sur le serveur de rapports WebFOCUS. L'enregistrement de la sortie de graphique sous forme de fichier image vous aide à créer un rapport PDF ou HTML simple qui comprend différentes sorties, telles que la sortie d'une requête TABLE et d'une requête GRAPH. Vous pouvez distribuer ce type de rapport via ReportCaster.

Enregistrer un graphique sous forme de fichier image avec GRAPHSERVURL

Comment :

Référence :

Notes d'utilisation pour Enregistrer un graphique

Le paramètre GRAPHSERVURL permet aux utilisateurs travaillant sous un environnement de serveur où le serveur de rapports WebFOCUS est installé sur l'ordinateur z/OS, Windows ou UNIX, d'enregistrer la sortie de graphique sous forme de fichier GIF. Les images GIF peuvent être intégrées dans un rapport PDF ou HTML.

Le paramètre GRAPHSERVURL envoie une requête http à la machine contenant le servlet de graphique WebFOCUS. L'image de graphique est créée par le servlet de graphique WebFOCUS et renvoyée à un emplacement temporaire sur le serveur d'applications WebFOCUS (si une attribution n 'est pas spécifiée), ou à l'emplacement spécifié dans le paramètre FILEDEF. Vous pouvez utilisez l'Assistant d'attribution pour créer une commande FILEDEF.

Haut de page

Comment : Enregistrer un graphique sous forme de fichier image avec GRAPHSERVURL

Installez JDK selon les exigences du manuel Installation et configuration WebFOCUS & ReportCaster de votre plate-forme.
Créez une procédure qui crée l'image , et définissez-y le paramètre GRAPHSERVURL à l'URL qui appelle le servlet de graphique WebFOCUS. Par exemple,
```
SET GRAPHSERVURL=http://hostname/ibi_apps/IBIGraphServlet
```
où :
hostname
Est la machine hébergeant WebFOCUS.
Pour plus de détails, consultez Sauvegarder un graphique sous forme de fichier d'image.
Lancez la procédure directemment sur le serveur de reporting WebFOCUS, dans un navigateur ou Developer Studio.

Haut de page

Syntaxe : Sauvegarder un graphique sous forme de fichier d'image

[FILEDEF filename DISK drive:\...\filename.fmt]
SET GRAPHSERVURL= graph_servlet_URL
GRAPH FILE file
graph commands
ON GRAPH HOLD AS filename FORMAT fmt
END

où :

FILEDEF: Enregistre le fichier image à l'emplacement que vous spécifiez.
filename: est le nom que vous attribuez au fichier d'image, qui doit correspondre au FILEDEF filename. Si vous souhaitez rechercher un nom de fichier, incluez la variable amper dans la procédure, par exemple &FILENAME.
FORMAT: est le type de fichier d'image dans lequel vous pouvez stocker le graphique. Les valeurs acceptables sont : PNG, SVG, GIF, JPEG ou JPG.
graph_servlet_URL: est l'URL nécessaire pour appeler le servlet de graphique WebFOCUS. Le nombre maximal de caractères autorisés est 256.
file: Est la source de données depuis laquelle vous souhaitez faire un rapport.

Remarque : pour insérer dans un graphique une image GIF qui réside dans un emplacement permanent, vous devez fournir le chemin d'accès complet vers le fichier GIF. Par exemple, pour insérer un fichier GIF,

TYPE=REPORT, IMAGE=drive:\...\ filename.gif

où :

drive:\...\filename.gif: Est le chemin où se trouve le fichier GIF. Le serveur de reporting WebFOCUS doit être installé sur ce lecteur-là.

Haut de page

Exemple : Ajout d'une image GIF à un rapport PDF

L'exemple ci-après illustre comment créer un fichier GIF à partir d'une requête de graphique, et puis d'incorporer l'image GIF dans un rapport PDF.

Créez la procédure distante dans un emplacement accessible au chemin EDA ou d'application. Par exemple, si vous travaillez depuis votre serveur local, la procédure peut ressembler à ce qui suit :

SET GRAPHSERVURL= http://localhost/ibi_apps/IBIGraphServlet
GRAPH FILE CENTORD
SUM LINEPRICE
ACROSS PLANTLNG AS 'Plant'
ON GRAPH HOLD AS PLANT FORMAT GIF
END

TABLE FILE CENTORD
SUM LINEPRICE
BY PLANTLNG AS 'Plant'
ON TABLE SET STYLE *
TYPE=REPORT, IMAGE=plant.gif, POSITION=(4 0), SIZE=(5 3), $
ENDSTYLE
ON TABLE PCHOLD FORMAT PDF
END

Remarque : si vous utilisez JSCOM3, vous pouvez supprimer le paramètre SET GRAPHSERVURL de la procédure.

Sauvegardez la procédure comme HOLDGIF.

Créez un fichier HTML qui appelle la procédure HOLDGIF WebFOCUS d'un hyperlien. Par exemple,

<HTML>
<HEAD>
<TITLE> Inserting a GIF Image in a PDF Report </TITLE>
</HEAD>
<BODY>
<H4 ALIGN=CENTER>Report on Line Price by Plant</H4>
<HR>
<P><FONT SIZE=+2></FONT></P>
<UL TYPE=SQUARE
<LI><A HREF="http://localhost/ibi_apps/WFServlet?IBIF_ex=holdgif">
<H4 ALIGN=CENTER>Click Here to Launch a PDF Report with an Embedded
    GIF Image</H4></A>
</UL>
</BODY>
</HTML>

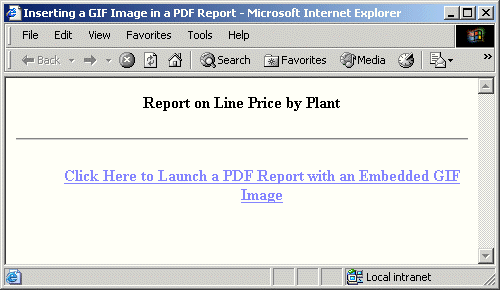

La page de lancement ressemble à ce qui suit :

Vous pouvez maintenant lancer le rapport dans un navigateur ou dans Developer Studio. Pour distribuer le rapport via ReportCaster, vous devez ordonnancer la procédure même, dans ce cas HOLDGIF, à distribuer le rapport.

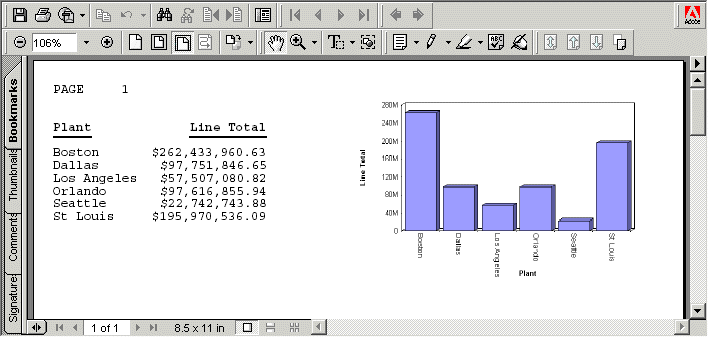

Cliquez sur le lien pour lancer le rapport. Voici à quoi ressemble le rapport :

Remarque : pour lancer cette procédure comme rapport standard MR, ajoutez la commande -MRNOEDIT au début de la déclaration de feuille de style contenant l'attribut IMAGE. Ceci empêche MR de rechercher le fichier GIF dans le répertoire MR. L'image spécifiée doit résider sur le serveur de reporting WebFOCUS.

La syntaxe -MRNOEDIT n'est pas sensible à la casse et peut être utilisée sur une ou plusieurs lignes. Par exemple :

Ligne simple

-MRNOEDIT TYPE=REPORT, IMAGE=PLANT.gif, POSITION=(4 0), SIZE=(5 3), $

-MRNOEDIT TYPE=REPORT, IMAGE=PLANT.gif,
-MRNOEDIT POSITION=(4 0), SIZE=(5 3), $

Lignes multiples :

-MRNOEDIT BEGIN
TYPE=REPORT, IMAGE=PLANT.gif, POSITION=(4 0), SIZE=(5 3), $
-MRNOEDIT END

Haut de page

Référence : Notes d'utilisation pour Enregistrer un graphique

Si vous avez sélectionné la case Enregistrer le rapport dans le volet de configuration de la Console d'administration WebFOCUS (sous Paramètre de réorientation), vous serez invité à enregistrer ou à ouvrir le fichier de sortie. Si la procédure contient une commande PCHOLD spécifiant un nom AS pour le fichier de sortie, le nom est retenu si vous décidez d'enregistrer le fichier. Si aucun nom AS n'est spécifié, un nom de fichier est sélectionné au hasard.

Important : vous devez procéder aux étapes suivantes pour utiliser la fonctionnalité Enregistrer le rapport pour les requêtes WebFOCUS GRAPH (spécifiées dans la procédure par un format PNG, SVG, GIF, JPEG, ou JPG) :

Réglez l'option Enregistrer le rapport sur oui pour l'extension .htm.
L'exécution d'une requête GRAPH côté serveur crée un fichier HTM comtenant un lien vers la sortie graphique réelle, qui est stockée en tant que fichier image temporaire avec une extension .jpeg, .jpg, .gif, .svg, ou .png.

Lorsque vous exécutez une requête GRAPH, si vous sélectionnez l'option Enregistrer lorsque vous êtes invité à Ouvrir ou Enregistrer la sortie, la sortie est enregistrée dans un fichier HTM uniquement à l'aide d'une référence à une image graphique, qui expirera et sera supprimée du serveur (selon les paramètres du fichier temporaire d'expiration dans la configuration du client WebFOCUS).

Pour préserver la sortie de la requête GRAPH, ouvrez le fichier HTM enregistré, faites un clic droit sur l'image graphique, et sélectionnez Enregistrer l'image sous pour la sauvegarder sur le disque de façon permanente. Vous pouvez ensuite substituer une référence absolue au fichier de l'image enregistrée dans la sortie du fichier HTM renvoyé.
Cliquez sur Enregistrer pour enregistrer les modifications dans le volet Paramètre de redirection.
