Ajout de labels à un graphique

Dans cette section :

Ajouter des labels à votre graphique aide à fournir des informations importantes relatives à la signification des données dans votre de graphique. Vous pouvez choisir d'ajouter un en-tête ou un pied de page à votre graphique, ainsi que des labels pour les axes horizontaux (X) et verticaux (Y).

En utilisant les phrases HEADING ou FOOTING, vous pouvez ajouter un en-tête ou un pied de page à votre graphique. La syntaxe est la même que celle utilisée pour les en-têtes et pieds de page dans les requêtes TABLE. Il vous est aussi posssible d'intégrer des valeurs de champ dans les en-têtes et pieds de page. Cette capacité s'avère particulièrement utile lors de l'annotation des graphiques comprenant des champs de tri multiples.

Pour plus de détails sur les en-têtes, pieds de page et champs incorporés, consultez Utilisation d'en-têtes, pieds de page, titres et étiquettes.

Remarque : si vos étiquettes ou légendes de graphique ne s'affichent pas correctement lors de l'exécution de votre graphique, consultez Modifier les paramètres de couleur pour des renseignements sur la résolution de ce problème.


Haut de page

Exemple : Ajout d'un en-tête et d'un pied de page à un graphique

Ce qui suit illustre la façon d'ajouter un en-tête avec une valeur de champ intégré à votre graphique. Dans cet exemple, l'en-tête est « Total Coffee Orders » et le champ incorporé est TOT.QUANTITY.

GRAPH FILE GGORDER
HEADING CENTER
"Total Coffee Orders: <TOT.QUANTITY "
SUM QUANTITY
BY PRODUCT_DESC
WHERE PRODUCT_DESC EQ 'French Roast' OR 'Hazelnut' OR 'Kona'
FOOTING CENTER
"For year-end orders"
END

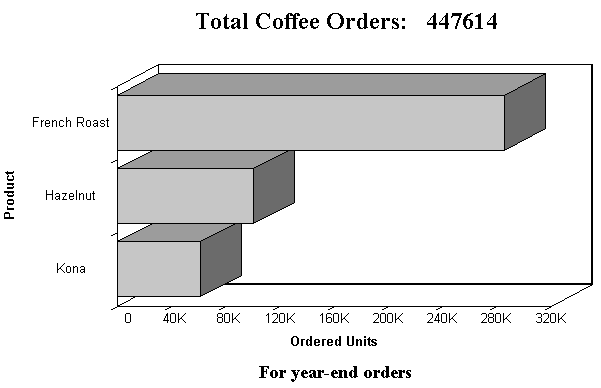

La sortie est :


Haut de page

x
Ajout de labels d'axe vertical (Y) et d'axe horizontal (X) à un graphique

Les labels de graphique de l'axe vertical (Y) et de l'axe horizontal (X) sont positionnés sur le graphique en fonction des champs d'affichage et de tri spécifiés dans la requête. Les titres qui s'affichent sur le graphique sont les titres qui s'affichent dans le fichier Master de ce champ particulier.

Le titre de l'axe vertical (Y) du graphique est déterminé par le champ d'affichage. Lorsque le nombre de labels de l'axe Y est supérieur à 1, les étiquettes ne s'affichent pas le long de l'axe Y. Au lieu de cela, les labels s'affichent dans une légende fournissant les noms des champs représentés dans le graphique.

Le titre de l'axe horizontal (X) du graphique est déterminé par le critère de tri.

Vous pouvez remplacer un titre en utilisant une phrase AS dans la requête de graphique.
