Ajout de soulignements et lignes sautées

Comment :

Référence :

Vous pouvez rendre un rapport tabulaire détaillé plus facile à lire en séparant les sections contenant des lignes vierges ou des soulignements.

Vous ne pouvez pas ajouter des lignes vierges ou des soulignements à un rapport HTML affichant une grille. Vous pouvez ajouter des lignes vierges ou des soulignements si vous mettez l'attribut GRID à OFF.

En insérant des lignes vierges, la définition du paramètre LINES doit être inférieur à la définition du paramètre PAPER pour faire de la place pour les blancs après l'affichage de données sur une page.

Un rapport FML (Financial Modeling Language) avec des colonnes et des numéros comprend, par défaut, un soulignement avant un calcul RECAP pour permettre la lisibilité. Dans ces types de rapports, vous pouvez changer le soulignement par défaut de léger à épais (ou d'unique à double dans un rapport PDF).


Haut de page

x
Référence : Fonctionnalités de séparation de sections

Fonctionnalité

Description

S'applique à

SKIP-LINE*

Ajoute une ligne vierge

HMTL (exige GRID=OFF)

DHTML

PDF

PS

EXL2K EXL07 XLSX

TYPE=SKIPLINE

Formate une ligne vierge

DHTML

PDF

PS

UNDER-LINE*

Souligne un groupe de tri

HMTL (exige GRID=OFF)

DHTML

PDF

PS

TYPE=UNDERLINE

Formate un soulignement

DHTML

PDF

PS

STYLE={+|-}UNDERLINE*

Ajoute un soulignement à un composant de rapport, ou enlève un soulignement d'un composant de rapport autre qu'un titre de colonne.

HTML

DHTML

PDF

PS

EXL2K EXL07 XLSX

STYLE={+|-}EXTUNDERLINE*

Etend le trait de soulignement à, ou supprime le trait de soulignement de la colonne entière du rapport dans un rapport stylisé.

DHTML

PDF

PS

PPT

BAR AS '{-|=}'*

Sélectionne un soulignement léger ou épais dans un rapport FML.

HTML

DHTML

PDF

PS

EXL2K

* Pas pris en charge avec la bordure.



x
Syntaxe : Ajouter une ligne vierge

Vous ne pouvez utiliser qu'un champ SKIP-LINE par requête de rapport.

display_command fieldname SKIP-LINE

ou

{ON|BY} fieldname SKIP-LINE [WHEN expression;]

où :

display_command

Est une commande d'affichage.

fieldname

Est le champ d'affichage ou de tri après lequel une ligne vierge est insérée.

SKIP-LINE utilisé conjointement avec un champ d'affichage ajoute une ligne vierge après chaque ligne affichée, ce qui applique en effet l'espacement double au rapport. L'espacement double est utile pour réviser un rapport, de sorte qu'il permet au lecteur de faire des annotations à côté des lignes individuelles.

SKIP-LINE utilisé avec les champs de tri ajoute une ligne vierge avant tout changement dans la valeur du champ. Cette condition ON est parmi les seules qui n'ont pas à faire référence à un champ de tri (BY) uniquement.

ON|BY

Est une phrase de tri vertical. Les deux termes sont synonymes.

WHEN expression

spécifie des lignes vierges conditionnelles dans l'affichage d'un rapport, comme cela est déterminé par une expression logique. Consultez Utilisation d'expressions pour plus de détails à propos des expressions.



Exemple : Ajout d'une ligne vierge entre des groupes de tri

Cette requête insère une ligne vierge avant tout changement de valeur du champ de tri EMP_ID.

DEFINE FILE EMPLOYEE
INCREASE/D8.2M = .05*CURR_SAL;
CURR_SAL/D8.2M=CURR_SAL;
NEWSAL/D8.2M=CURR_SAL + INCREASE;
END

TABLE FILE EMPLOYEE
PRINT CURR_SAL OVER INCREASE OVER NEWSAL
BY LOWEST 4 EMP_ID BY LAST_NAME BY FIRST_NAME
ON EMP_ID SKIP-LINE
ON TABLE SET PAGE-NUM OFF
ON TABLE SET ONLINE-FMT PDF
END

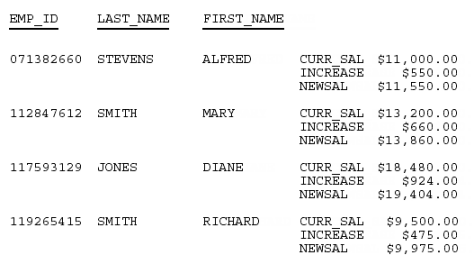

Les données relatives à chaque employé attirent l'attention et sont faciles à lire :


Haut de page

x
Syntaxe : Formater une ligne vierge
TYPE=SKIPLINE, attribute=value, $

où :

attribut

Est un attribut de feuille de style valable.

value

Est la valeur de l’attribut.

Remarque : cette option est prise en charge pour les rapports PDF, PS et HTML (lorsqu'elle est utilisée conjointement avec des feuilles de style en cascade internes).



Exemple : Ajout de couleur aux lignes vierges

Dans cette requête, des lignes vierges sont formatés pour s'afficher en argent dans la sortie. La déclaration de feuille de style pertinente est mise en surbrillance dans la requête.

SET ONLINE-FMT=PDF
TABLE FILE CENTINV
HEADING
"Low Stock Report"
" "
SUM QTY_IN_STOCK
WHERE QTY_IN_STOCK LT 5000
BY PRODNAME
ON PRODNAME SKIP-LINE
ON TABLE SET PAGE-NUM OFF
ON TABLE SET STYLE *
TYPE=SKIPLINE, BACKCOLOR=SILVER, $
ENDSTYLE
END

Voici le rapport :


Haut de page

x
Syntaxe : Souligner un groupe de tri
{ON|BY} fieldname UNDER-LINE [WHEN expression;]

où :

ON|BY

Est une phrase de tri vertical. Les deux termes sont synonymes.

fieldname

Est le champ de tri auquel le soulignement s'applique. UNDER-LINE ajoute un soulignement lorsque la valeur du champ de tri change. Un soulignement s'affiche automatiquement après les options telles que RECAP et SUB-TOTAL mais avant les sauts de page.

WHEN expression

spécifie des soulignements conditionnelles dans l'affichage d'un rapport, comme cela est déterminé par une expression logique. Consultez Utilisation d'expressions pour plus de détails à propos des expressions.



Exemple : Soulignement d'un groupe de tri

Cette requête ajoute un soulignement lorsque la valeur du champ de tri BANK_NAME change. Elle met l'attribut GRID à OFF, comme l'exige le rapport HTML.

TABLE FILE EMPLOYEE
PRINT EMP_ID AND BANK_ACCT AND LAST_NAME
BY BANK_NAME
ON BANK_NAME UNDER-LINE
ON TABLE SET PAGE-NUM OFF
ON TABLE SET STYLE *
TYPE=REPORT, GRID=OFF, $
ENDSTYLE
END

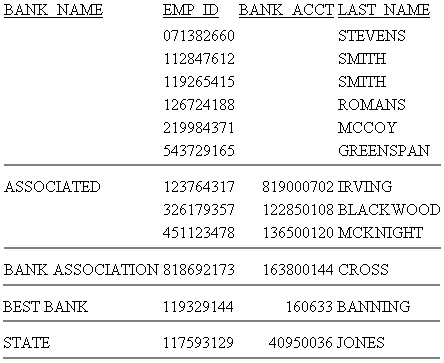

Les données relatives à chaque banque attirent l'attention et sont faciles à lire :


Haut de page

x
Syntaxe : Formater un soulignement
TYPE=UNDERLINE ... COLOR={color|RGB} (r g b), $

où :

UNDERLINE

signifie des soulignements générés par ON fieldname UNDER-LINE.

COLOR

Spécifie la couleur du soulignement. Si le périphérique de sortie ou d'affichage ne supporte pas les couleurs, il substitue des tons gris. Noir est la valeur par défaut.

color

Est une des valeurs de couleur supportées. Pour consulter une liste des valeurs prises en charge, consultez Valeurs de couleur dans un rapport.

RGB

Spécifie la couleur de texte en utilisant un mélange de rouge, de vert et de bleu.

(r g b)

est l'intensité de rouge, de vert et de bleu souhaitée, respectivement. Les valeurs sont sur une échelle de 0 à 255, où 0 est la valeur la moins intense et 255 est la valeur la plus intense.

Notez que l'utilisation des trois composants de couleur au même niveau d'intensité a pour résultat des tons gris.

Remarque : cette option est prise en charge pour les rapports PDF, PS et HTML (lorsqu'elle est utilisée conjointement avec des feuilles de style en cascade internes).



Exemple : Formatage d'un soulignement de groupe de tri

Cette requête utilise UNDERLINE pour changer la couleur par défaut d'un soulignement de noir à rouge.

SET ONLINE-FMT = PDF
TABLE FILE GGSALES
SUM UNITS DOLLARS
BY CATEGORY BY PRODUCT
HEADING
"Sales Report"
" "
ON CATEGORY UNDER-LINE
ON TABLE SET PAGE-NUM OFF
ON TABLE SET STYLE *
TYPE=UNDERLINE, COLOR=RED, $
ENDSTYLE
END

Cela a pour résultat une séparation attrayante entre les valeurs du groupe de tri. Voici le rapport PDF en ligne :


Haut de page

x
Syntaxe : Ajouter ou enlever un soulignement de composant de rapport
TYPE=type, [subtype,] STYLE=[+|-]UNDERLINE, $

où :

type

Est le composant de rapport. Pour voir la liste des valeurs valables, consultez Désignation de composants de rapport dans la syntaxe de feuille de style WebFOCUS.

subtype

Sont des attributs supplémentaires, tels que COLUMN, ACROSS et ITEM, nécessaires pour identifier le composant de rapport. Pour voir la liste des valeurs valables, consultez Désignation de composants de rapport dans la syntaxe de feuille de style WebFOCUS.

+

Ajoute un soulignement au style de texte hérité ou spécifie une combinaison de styles de texte (par exemple, STYLE=BOLD+UNDERLINE). C'est la valeur par défaut.

-

Enlève un soulignement d'un style de texte hérité.


Haut de page

x
Syntaxe : Enlever un soulignement d'un titre de colonne

Cette syntaxe s'applique à un rapport HTML avec une feuille de style en cascade interne.

TYPE=TITLE, [COLUMN=column,] STYLE=-UNDERLINE, $

où :

COLUMN=column

Spécifie une colonne. Pour voir la liste des valeurs valables, consultez Désignation de composants de rapport dans la syntaxe de feuille de style WebFOCUS.



Exemple : Ajout de soulignements de colonne et enlèvement de soulignements de titre de colonne

Cette requête ajoute des soulignements aux valeurs de la colonne CATEGORY et enlève les soulignements par défaut des titres de colonne dans un rapport HTML avec une feuille de style en cascade interne.

SET HTMLCSS = ON
TABLE FILE MOVIES
PRINT TITLE DIRECTOR
BY CATEGORY
ON TABLE SET PAGE-NUM OFF
ON TABLE SET STYLE *
TYPE=REPORT, GRID=OFF, $
TYPE=TITLE, STYLE=-UNDERLINE, $
TYPE=REPORT, COLUMN=CATEGORY, STYLE=UNDERLINE, $
ENDSTYLE
END

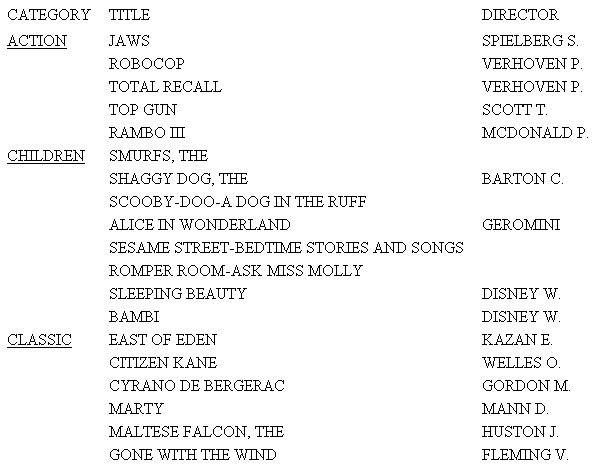

Voici le rapport partiel :


Haut de page

x
Syntaxe : Développer un soulignement sur une colonne de rapport (entière)

Par défaut,les soulignements de titres de colonnes dans un rapport se développent seulement du début à la fin du texte du titre de colonne. Vous pouvez développer le soulignement sur la colonne entière d'un rapport dans une sortie de rapport stylée à l'aide de l'option EXTUNDERLINE dans votre feuille de style WebFOCUS. EXTUNDERLINE est une option de l'attribut STYLE pour le composant de rapport TITLE. Est pris en charge pour les formats DHTML, PDF, PS, et PPT.

TYPE = TITLE, [COLUMN = colspec,] STYLE = [+|-]EXTUNDERLINE  ,$

où :

colspec

est toute spécification de colonne valide.

+EXTUNDERLINE

ajoute l'option EXTUNDERLINE au texte hérité ou spécifie une combinaison de styles de texte (par exemple, STYLE=BOLD+UNDERLINE).

-EXTUNDERLINE

supprime l'option EXTUNDERLINE du style de texte hérité.


Haut de page

x
Référence : Notes d'utilisation pour l'attribut EXTUNDERLINE


Exemple : Développer un soulignement sur toute la colonne de rapport

La requête suivante contre la source de données GGSALES calcule les ventes en dollars par ville et par date :

DEFINE FILE GGSALES
YEAR/YY = DATE;
MONTH/M = DATE;
END
TABLE FILE GGSALES
SUM DOLLARS AS 'Sales'
BY DATE
BY CITY
WHERE YEAR EQ 1997
WHERE MONTH FROM 01 TO 05
WHERE CITY EQ 'Seattle' OR 'San Francisco' OR 'Los Angeles'
ON TABLE SET PAGE NOPAGE
ON TABLE PCHOLD FORMAT DHTML
END

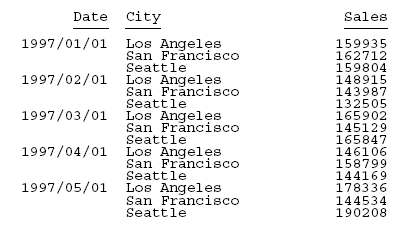

La sortie montre seulement les titres de colonnes soulignés :

Pour souligner les colonnes entières, générez la sortie dans un format qui peut être stylé et utilisez l'option EXTUNDERLINE dans l'attribut STYLE pour le composant TITLE. Par exemple, la requête suivante crée la sortie DHTML dans laquelle les titres de colonne sont en caractère gras et justifiés à gauche, et le soulignement est développé sur toute la colonne de rapport :

DEFINE FILE GGSALES
YEAR/YY = DATE;
MONTH/M = DATE;
END
TABLE FILE GGSALES
SUM DOLLARS AS 'Sales'
BY DATE
BY CITY
WHERE YEAR EQ 1997
WHERE MONTH FROM 01 TO 05
WHERE CITY EQ 'Seattle' OR 'San Francisco' OR 'Los Angeles'
ON TABLE SET PAGE NOPAGE
ON TABLE PCHOLD FORMAT DHTML
ON TABLE SET STYLE *
TYPE=TITLE, STYLE= BOLD +EXTUNDERLINE, JUSTIFY=LEFT, $
ENDSTYLE
END

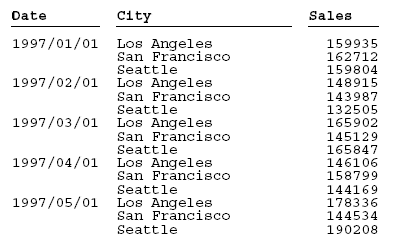

La sortie est :

La version suivante de la requête fait des options EXTUNDERLINE et JUSTIFY=LEFT, des options par défaut pour le composant TITLE, ensuite rend le titre de colonne Date en caractère gras et supprime le soulignement développé de cette colonne :

DEFINE FILE GGSALES
YEAR/YY = DATE;
MONTH/M = DATE;
END
TABLE FILE GGSALES
SUM DOLLARS AS 'Sales'
BY DATE
BY CITY
WHERE YEAR EQ 1997
WHERE MONTH FROM 01 TO 05
WHERE CITY EQ 'Seattle' OR 'San Francisco' OR 'Los Angeles'
ON TABLE SET PAGE NOPAGE
ON TABLE PCHOLD FORMAT DHTML
ON TABLE SET STYLE *
TYPE=TITLE,STYLE= EXTUNDERLINE, JUSTIFY=LEFT ,$
TYPE=TITLE,COLUMN= DATE, STYLE= -EXTUNDERLINE +BOLD ,$
ENDSTYLE
END

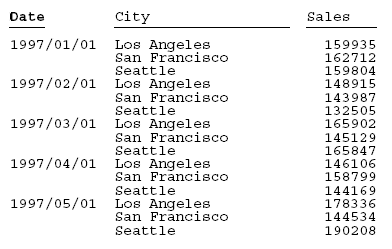

La sortie est :


Haut de page

x
Syntaxe : Changer la densité d'un soulignement dans un rapport FML

Cette syntaxe s'applique aux rapports HTML.

BAR [AS '{-|=}'] OVER

où :

-

Génère un soulignement léger. Entourez le hyperlien de guillemets simples. C'est la valeur par défaut.

=

Génère un soulignement épais. Entourez le signe égale de guillemets simples.



Exemple : Changement du soulignement par défaut dans un rapport FML (HTML)

Cette requête chanqe le soulignement léger par défaut à un soulignement épais dans le rapport FML.

TABLE FILE LEDGER
SUM AMOUNT FOR ACCOUNT
1010 AS 'CASH ON HAND'       OVER
1020 AS 'DEMAND DEPOSITS'    OVER
1030 AS 'TIME DEPOSITS'      OVER
BAR AS '='                   OVER
RECAP TOTCASH = R1 + R2 + R3;
ON TABLE SET PAGE-NUM OFF
ON TABLE SET STYLE *
TYPE=REPORT, GRID=OFF, $
ENDSTYLE
END

Un soulignement épais sépare la somme d'argent totale des données détaillées, et attire l'attention à cette première.



Exemple : Changement du soulignement par défaut dans un rapport FML (PDF)

Cette requête change le soulignement unique par défaut dans un rapport PDF à un soulignement double.

TABLE FILE LEDGER
SUM AMOUNT FOR ACCOUNT
1010 AS 'CASH ON HAND'       OVER
1020 AS 'DEMAND DEPOSITS'    OVER
1030 AS 'TIME DEPOSITS'      OVER
BAR AS '='                   OVER
RECAP TOTCASH = R1 + R2 + R3;
ON TABLE SET ONLINE-FMT PDF
ON TABLE SET PAGE-NUM OFF
ON TABLE SET STYLE *
TYPE=REPORT, GRID=OFF, $
ENDSTYLE
END

La sortie est :
