Puede ejecutar este procedimiento en la vista Diseño de consulta o Vista previa activa.

1. En el grupo Tipos de diagrama de la pestaña Formato, pulse el botón correspondiente al diagrama que va a crear. El diagrama de barras es el predeterminado.

   El diagrama aparece sobre el lienzo.

2. Rellene el diagrama con sus datos siguiendo uno de estos métodos:
   • Arrastre los campos de dimensiones y medidas hasta el diagrama.
   • Arrastre los campos de dimensiones y medidas hasta los contenedores de campos correspondientes, en el panel Consulta.

x

Puede ejecutar este procedimiento en la vista Diseño de consulta o Vista previa activa.

1. En el grupo Tipos de diagrama de la pestaña Formato, pulse Otros.

   Se abre el cuadro de diálogo Seleccionar diagrama. Los tipos de diagrama, representados mediante iconos, aparecen en la parte izquierda del cuadro de diálogo.

2. Para mostrar el nombre de un tipo de diagrama, pase el cursor sobre el tipo correspondiente.

   De arriba a abajo, los tipos de diagrama son Barras, Líneas, Áreas, Circular, Puntos XY, 3D, Bursátil, Especial y HTML5.

3. Pulse sobre un tipo de diagrama.

   Todas las variantes compatibles de tipo de diagrama aparecen como miniaturas en el cuadro de diálogo.

4. Pulse sobre una imagen para mostrar una descripción detallada de ese tipo de diagrama.

   Si no está familiarizado con un tipo de diagrama concreto, asegúrese de leer la descripción cuidadosamente antes de finalizar la selección. Algunos tipos de diagramas requieren un cierto número de valores de datos, o un cierto tipo de valores de datos. Si sus datos no cumplen con sus requisitos, el diagrama no los mostrará correctamente.

   En la imagen siguiente aparece seleccionado el diagrama de tipo circular. En la parte derecha, el cuadro de diálogo muestra las imágenes en miniatura de las variantes compatibles del diagrama. Una vez efectuada la selección, debajo aparece una descripción del diagrama.



   Además, pase el cursor sobre una imagen para mostrar el nombre del tipo de diagrama, como se aprecia en la imagen.



5. Pulse Aceptar, en el cuadro de diálogo Seleccionar diagrama, para finalizar su selección y cerrar el cuadro de diálogo.
6. Rellene el diagrama con sus datos siguiendo uno de estos métodos:
   • Arrastre los campos de dimensiones y medidas hasta el diagrama.
   • Arrastre los campos de dimensiones y medidas hasta los contenedores de campos correspondientes, en el panel Consulta.

x

Puede ejecutar este procedimiento en la vista Diseño de consulta o Vista previa activa.

1. En el grupo Tipos de diagrama de la pestaña Formato, pulse el botón correspondiente al diagrama que va a crear. El diagrama de barras es el predeterminado.

   El diagrama aparece sobre el lienzo.

2. Rellene el diagrama con sus datos siguiendo uno de estos métodos:
   • Arrastre los campos de dimensiones y medidas hasta el diagrama.
   • Arrastre los campos de dimensiones y medidas hasta los contenedores de campos correspondientes, en el panel Consulta.
3. Puede cambiar el tipo de serie de una de estas formas:
   • Cinta: Desde la pestaña Serie, en el menú desplegable Seleccionar, seleccione la serie que quiere mostrar en un tipo de diagrama diferente. A continuación, desde el grupo Propiedades, en el menú desplegable Tipo, seleccione el tipo de diagrama.
   • Menú de clic derecho: Pulse con el botón derecho sobre la serie que desea mostrar en un tipo de diagrama diferente, apunte hacia Tipo de serie, y seleccione el tipo de diagrama.

   La serie aparece en el nuevo tipo de diagrama.

x

Al crear un diagrama de doble eje, se asigna una serie de datos al eje Y1 y otra, al eje Y2.

1. Cree un diagrama.
2. En el grupo Tipos de diagrama de la pestaña Formato, pulse Otros.

   Se abre el cuadro de diálogo Seleccionar diagrama.

3. Seleccione un diagrama de doble eje (por ejemplo, el de barras de doble eje) y pulse Aceptar.
4. Arrastre un campo hasta el campo Y1 y luego, otro hasta el campo Y2.

x

Al crear un diagrama multieje, se asigna una serie de datos al eje Y1 y otra a los ejes Y2, Y3, Y4 e Y5 (según sea necesario).

1. Cree un diagrama.
2. En el grupo Tipos de diagrama de la pestaña Formato, pulse Otros.

   Se abre el cuadro de diálogo Seleccionar diagrama.

3. Seleccione un diagrama de múltiples ejes y pulse Aceptar.
4. Arrastre campos hasta los campos Y1, Y2, Y3, Y4, e Y5. según estime oportuno.

x

Puede emplear la funcionalidad de Mapas ligeros para crear un mapa en InfoAssist.

Nota: Debe utilizar el formato de salida HTML5 para poder acceder a esta funcionalidad.

1. Inicie InfoAssist en modo Diagrama.
2. En el grupo Tipos de diagramas de la pestaña Formato, pulse Mapa,

   Se abre el cuadro de diálogo Seleccionar un mapa, como se indica en la siguiente imagen.



3. Desde el grupo Tipo, seleccione Símbolo proporcional (burbuja) o use la selección por defecto, Coropleta.
4. Desde el grupo Ubicación, por medio de la lista desplegable Territorio, seleccione un territorio (por ejemplo, Estados Unidos de América).

   Nota: Esta sección permite escoger ubicaciones geográficas para las que existen mapas. Puede seleccionar una de las opciones de territorio de la lista desplegable. Por ejemplo, algunos de los territorios disponibles son Mundo, Europa o Estados Unidos.

5. Desde el grupo Color, por medio de la lista desplegable de escala de colores, seleccione una escala de color. Por ejemplo, Cualitativa.

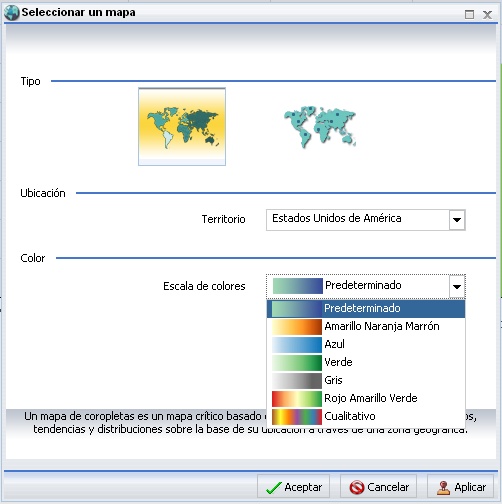

   Nota: Esta sección permite escoger una escala de color para el diagrama de coropletas, como se indica en la siguiente imagen. La opción de selección de colores se encuentra desactivada para el mapa de símbolos proporcionales (burbuja).



6. Pulse Aceptar.
7. Añada los siguientes campos al diagrama:
   1. Un campo de Medida. Por ejemplo, Descuento.
   2. Un campo de ubicación. Por ejemplo, Estado.

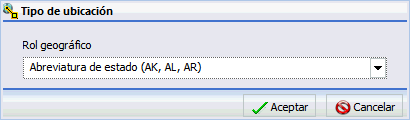

   Aparece el cuadro de diálogo Tipo de ubicación, como se muestra en la imagen siguiente.

   Nota: El tipo de ubicación es necesario para la codificación geográfica, un proceso de asociación de campos a dimensiones geográficas específicas (por ejemplo, códigos postales, estados, países) para su correcto emparejamiento con coordenadas geográficas. El proceso de codificación geográfica tiene lugar después de añadir un campo geográfico al contenedor de datos llamado Ubicación.



   Nota: También puede acceder al cuadro de diálogo de Tipo de ubicación pulsando haciendo un clic derecho sobre la dimensión de Ubicación, en el panel de Diseño de consultas. Desde el menú, seleccione Rol geográfico. Aparece el cuadro de diálogo Tipo de ubicación, donde puede efectuar una selección.

8. Desde la lista desplegable de Rol geográfico, seleccione un state_name.
9. Pulse Aceptar.

   Se muestra el mapa correspondiente a sus datos y selecciones de tipo, ubicación y color.

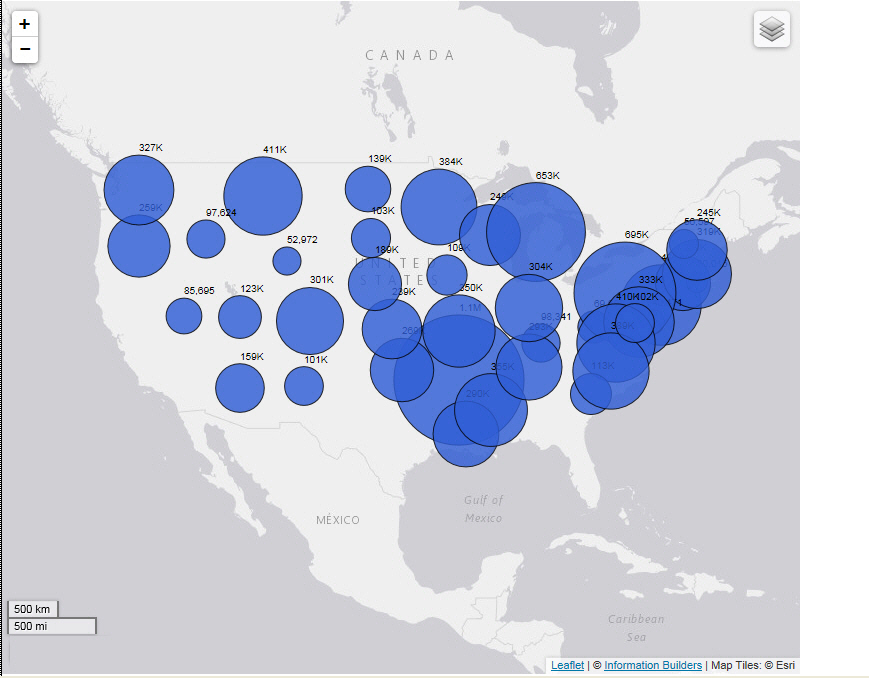

   Por ejemplo, el mapa siguiente muestra la ubicación geográfica, mediante un mapa de símbolo proporcional, con datos sobre los descuentos por Estado, en Estados Unidos.



x

Puede crear diagramas utilizando uno de estos formatos de salida:

• HTML
• HTML5 (por defecto)
• informe activo
• Flash activo
• PDF
• PDF activo
• Excel
• PowerPoint

El formato HTML5 le permite representar un diagrama en el navegador utilizando un motor JavaScript incorporado. Los diagramas con este formato de salida emplean las capacidades más avanzadas del estándar Web HTML 5, incluyendo animaciones, salida de vectores de alta calidad y atractivos efectos de canal alfa y de gradiente.

Nota: No se puede mostrar la salida de todos los tipos de diagramas listados aquí. Para asegurarse de que el diagrama que está creando pueda mostrarse con el formato de salida deseado, consulte el tema correspondiente a ese determinado tipo de diagrama.
