Cuando un origen de datos contiene múltiples tipos de registros, debe haber un campo en los registros que pueda usarse para diferenciar los tipos. Puede consultar información sobre este campo en la descripción existente de su origen de datos (por ejemplo, una declaración COBOL FD). Este campo debe estar en la misma ubicación física en cada registro. Por ejemplo, las columnas 79 y 80 pueden tener un código de dos dígitos diferente para cada tipo de registro único. Describa este campo identificativo con el nombre de campo RECTYPE.

Otra técnica para redefinir las partes de un registro es la de utilizar los atributos MAPFIELD y MAPVALUE, descritos en Cómo describir un grupo repetido mediante MAPFIELD.

FIELDNAME = RECTYPE, ALIAS = value, USAGE = format, ACTUAL = format,
ACCEPT = {list|range} ,$

FIELD = RECTYPE, ALIAS = 1, USAGE = P1, ACTUAL = P1, $

FIELD = RECTYPE, ALIAS = A34, USAGE = A3, ACTUAL = A3,$

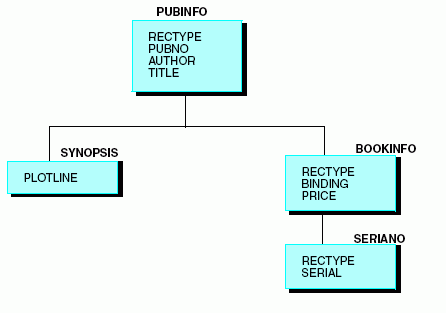

El siguiente diagrama muestra una versión más compleja del origen de datos de biblioteca:

La información compartida por todas las copias de un determinado libro (el número de identificación, nombre del autor y título) tienen el mismo tipo de registro. Toda esta información se asigna al segmento raíz en el archivo máster. La sinopsis es un elemento común a todas las copias de un libro, aunque en el origen de datos aparece descrita como una serie de campos repetidos con diez caracteres cada uno, para ahorrar espacio.

La sinopsis se asigna a su propio segmento subordinado con un atributo de OCCURS=VARIABLE, en el archivo máster. Aunque el diagrama presenta segmentos a la derecha del segmento OCCURS=VARIABLE, éste se encuentra a la derecha del todo dentro de su propio tipo de registro. Sólo los segmentos que tengan un RECTYPE distinto al del segmento OCCURS=VARIABLE pueden aparecer a su derecha en la estructura. Además, observe que el segmento OCCURS=VARIABLE no presenta un RECTYPE. Esto se debe a que forma parte del mismo registro que su segmento principal.

La encuadernación y el precio pueden variar de una copia a otra. Por ejemplo, la biblioteca puede tener dos versiones distintas de Pamela, una con la cubierta blanda y un precio de $7.95, la otra, de cubierta dura, a $15.50. Estos dos campos pertenecen a un segundo tipo de registro y están asignados a un segmento descendiente en el archivo máster.

Finalmente, cada copia del libro en la biblioteca cuenta con su propio número de serie identificativo, que aparece descrito en un campo con un tipo de registro S. En el archivo máster, esta información está asignada a un segmento secundario del segmento que contiene la información de encuadernación y precio.

Emplee el siguiente archivo máster para describir este origen de datos:

FILENAME = LIBRARY2, SUFFIX = FIX,$
 SEGNAME = PUBINFO, SEGTYPE = S0,$
  FIELDNAME = RECTYPE  ,ALIAS = P     ,USAGE = A1    ,ACTUAL = A1  ,$
  FIELDNAME = PUBNO    ,ALIAS = PN    ,USAGE = A10   ,ACTUAL = A10 ,$
  FIELDNAME = AUTHOR   ,ALIAS = AT    ,USAGE = A25   ,ACTUAL = A25 ,$
  FIELDNAME = TITLE    ,ALIAS = TL    ,USAGE = A50   ,ACTUAL = A50 ,$
 SEGNAME = SYNOPSIS, PARENT = PUBINFO,  OCCURS = VARIABLE, SEGTYPE = S0,$
  FIELDNAME = PLOTLINE ,ALIAS = PLOTL ,USAGE = A10   ,ACTUAL = A10 ,$
 SEGNAME = BOOKINFO, PARENT = PUBINFO,  SEGTYPE = S0,$
  FIELDNAME = RECTYPE  ,ALIAS = B     ,USAGE = A1    ,ACTUAL = A1  ,$
  FIELDNAME = BINDING  ,ALIAS = BI    ,USAGE = A1    ,ACTUAL = A1  ,$
  FIELDNAME = PRICE    ,ALIAS = PR    ,USAGE = D8.2N ,ACTUAL = D8  ,$
 SEGNAME = SERIANO,  PARENT = BOOKINFO, SEGTYPE = S0,$
  FIELDNAME = RECTYPE  ,ALIAS = S     ,USAGE = A1    ,ACTUAL = A1  ,$
  FIELDNAME = SERIAL   ,ALIAS = SN    ,USAGE = A15   ,ACTUAL = A15 ,$

Tenga en cuenta que cada segmento, excepto OCCURS, contiene un campo llamado RECTYPE y que el ALIAS del campo incluye un valor único por cada segmento (P, B y S). Si existe un registro en este origen de datos con un RECTYPE que no sea P, B o S, se ignora el registro. El campo RECTYPE debe encontrarse en la misma ubicación física dentro de cada registro del origen de datos.

El orden físico determina las relaciones de principal-secundario en los registros secuenciales. No todos los registros principales requieren descendientes. Especifique el modo en que desea manipular los datos de copias de segmentos no disponibles, presentes en sus informes, utilizando el comando SET para modificar el parámetro ALL. El comando SET aparece descrito en el manual Cómo desarrollar aplicaciones de informes .

En el ejemplo que aparece en Cómo describir registros relacionados por posición, si el primer registro del origen de datos no es de tipo PUBINFO, se le considerará un secundario sin principal. Cualquier información asignada al segmento SYNOPSIS aparece en el registro PUBINFO. El siguiente registro puede tratarse de un BOOKINFO o, incluso, de otro PUBINFO (se da por sentado que el primer PUBINFO no tienen descendientes). Se da por supuesto que los registros SERIANO son descendientes del registro BOOKINFO anterior. Si hay un SERIANO situado a continuación de un registro PUBINFO, sin que intervenga un BOOKINFO, se le trata como si no tuviese un principal.

Examine el siguiente origen de datos VSAM con tres tipos de registros. Los registros ROOT tienen una clave compuesta por el número de editor, PUBNO. El segmento BOOKINFO tiene una clave compuesta por el mismo número de editor más un indicador de cubierta dura o blanda, BINDING. La clave del segmento SERIANO consta de los dos primeros elementos más un campo de tipo de registro, RECTYPE.

FILENAME = LIBRARY6, SUFFIX = VSAM,$
 SEGNAME = ROOT, SEGTYPE = S0,$
  GROUP=PUBKEY        ,ALIAS=KEY   ,USAGE=A10   ,ACTUAL=A10  ,$
   FIELDNAME=PUBNO    ,ALIAS=PN    ,USAGE=A10   ,ACTUAL=A10  ,$
  FIELDNAME=FILLER    ,ALIAS=      ,USAGE=A1    ,ACTUAL=A1   ,$
  FIELDNAME=RECTYPE   ,ALIAS=1     ,USAGE=A1    ,ACTUAL=A1   ,$
  FIELDNAME=AUTHOR    ,ALIAS=AT    ,USAGE=A25   ,ACTUAL=A25  ,$
  FIELDNAME=TITLE     ,ALIAS=TL    ,USAGE=A50   ,ACTUAL=A50  ,$
 SEGNAME=BOOKINFO,PARENT=ROOT,   SEGTYPE=S0,$
  GROUP=BOINKEY       ,ALIAS=KEY   ,USAGE=A11   ,ACTUAL=A11  ,$
   FIELDNAME=PUBNO1   ,ALIAS=P1    ,USAGE=A10   ,ACTUAL=A10  ,$
   FIELDNAME=BINDING  ,ALIAS=BI    ,USAGE=A1    ,ACTUAL=A1   ,$
  FIELDNAME=RECTYPE   ,ALIAS=2     ,USAGE=A1    ,ACTUAL=A1   ,$
  FIELDNAME=PRICE     ,ALIAS=PR    ,USAGE=D8.2N ,ACTUAL=D8   ,$
 SEGNAME=SERIANO, PARENT=BOOKINFO,SEGTYPE=S0,$
  GROUP=SERIKEY       ,ALIAS=KEY   ,USAGE=A12   ,ACTUAL=A12  ,$
   FIELDNAME=PUBNO2   ,ALIAS=P2    ,USAGE=A10   ,ACTUAL=A10  ,$
   FIELDNAME=BINDING1 ,ALIAS=B1    ,USAGE=A1    ,ACTUAL=A1   ,$
   FIELDNAME=RECTYPE  ,ALIAS=3     ,USAGE=A1    ,ACTUAL=A1   ,$
  FIELDNAME=SERIAL    ,ALIAS=SN    ,USAGE=A15   ,ACTUAL=A15  ,$
 SEGNAME=SYNOPSIS,PARENT=ROOT,    SEGTYPE=S0, OCCURS=VARIABLE,$
  FIELDNAME=PLOTLINE  ,ALIAS=PLOTL ,USAGE=A10   ,ACTUAL=A10  ,$

Tenga en cuenta que la longitud de los campos clave especificada en los atributos USAGE y ACTUAL de una declaración de GROUP es la de los campos clave de los segmentos principales, más la longitud del campo añadido, perteneciente al segmento secundario (campo RECTYPE). En el ejemplo anterior, la longitud de la clave GROUP, SERIKEY, es igual a la de PUBNO2 y BINDING1, la clave de grupo del segmento principal, más la longitud de RECTYPE, que es el campo añadido a la clave de grupo en el segmento secundario. La longitud de la clave aumenta según se vaya avanzando por la estructura.

Nota: Cada clave de segmento describe la parte de la clave actual necesaria para hallar la próxima copia de dicho segmento.

En el origen de datos de ejemplo, la repetición del número de editor, que aparece como PUBNO1 y PUBNO2 en los segmentos descendientes, interrelaciona los tres tipos de registros.

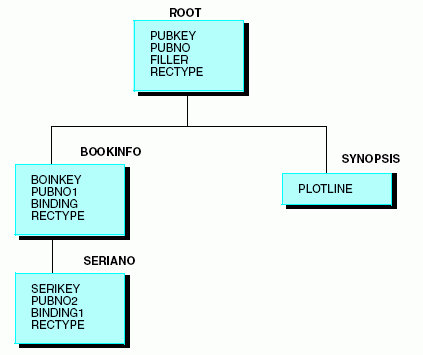

El origen de datos se puede representar con la siguiente estructura:

Una consulta típica consiste en solicitar información sobre el precio y los números de catálogo de un número de editor específico:

PRINT PRICE AND SERIAL BY PUBNO
IF PUBNO EQ 1234567890 OR 9876054321

Puesto que PUBNO forma parte de la clave, la recuperación es rápida y el procesamiento continúa. Para aumentar más aún la velocidad de recuperación, añada criterios de búsqueda basados en el campo BINDING, que también pertenece a la clave.

Algunos orígenes de datos VSAM e ISAM no tienen registros relacionados entre sí. Es decir, que la clave VSAM o ISAM de un tipo de registro es independiente de las claves de otros tipos de registros. Para describir orígenes de datos con registros no relacionados, se define un segmento raíz ficiticio para estos registros. Estas son las reglas para el segmento raíz ficticio:

• El nombre del segmento raíz debe ser DUMMY:
• Sólo puede tener un campo con un nombre en blanco y un alias.
• Los atributos USAGE y ACTUAL deben ser A1.

El resto de los segmentos que no se repiten deben apuntar hacia el segmento raíz como su segmento principal. A excepción de la raíz, todos los segmentos que no se repiten deben tener un RECTYPE y un atributo PARENT, además de describir la totalidad de la clave VSAM/ISAM. Si el origen de datos no tiene clave, no se debe describir el grupo. Los RECTYPE pueden estar situados en cualquier lugar del registro.

El origen de datos de biblioteca tiene tres tipos de registros: información sobre libros, información sobre revistas e información sobre periódicos. Puesto que estos tres tipos de registros no tienen nada en común, no pueden ser descritos como registros principales seguidos de registros detallados.

El origen de datos podría tener el siguiente aspecto:

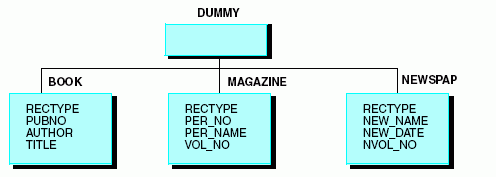

Una estructura como la siguiente también podría describir este origen de datos:

El archivo máster de la estructura del ejemplo es:

FILENAME = LIBRARY3, SUFFIX = FIX,$
 SEGMENT = DUMMY, SEGTYPE = S0,$
  FIELDNAME=           ,ALIAS=     ,USAGE = A1    ,ACTUAL = A1   ,$
 SEGMENT = BOOK, PARENT = DUMMY, SEGTYPE = S0,$
  FIELDNAME = RECTYPE  ,ALIAS = B  ,USAGE = A1    ,ACTUAL = A1   ,$
  FIELDNAME = PUBNO    ,ALIAS = PN ,USAGE = A10   ,ACTUAL = A10  ,$
  FIELDNAME = AUTHOR   ,ALIAS = AT ,USAGE = A25   ,ACTUAL = A25  ,$
  FIELDNAME = TITLE    ,ALIAS = TL ,USAGE = A50   ,ACTUAL = A50  ,$
  FIELDNAME = BINDING  ,ALIAS = BI ,USAGE = A1    ,ACTUAL = A1   ,$
  FIELDNAME = PRICE    ,ALIAS = PR ,USAGE = D8.2N ,ACTUAL = D8   ,$
  FIELDNAME = SERIAL   ,ALIAS = SN ,USAGE = A15   ,ACTUAL = A15  ,$
  FIELDNAME = SYNOPSIS ,ALIAS = SY ,USAGE = A150  ,ACTUAL = A150 ,$
 SEGMENT = MAGAZINE, PARENT = DUMMY, SEGTYPE = S0,$
  FIELDNAME = RECTYPE  ,ALIAS = M  ,USAGE = A1    ,ACTUAL = A1   ,$
  FIELDNAME = PER_NO   ,ALIAS = PN ,USAGE = A10   ,ACTUAL = A10  ,$
  FIELDNAME = PER_NAME ,ALIAS = NA ,USAGE = A50   ,ACTUAL = A50  ,$
  FIELDNAME = VOL_NO   ,ALIAS = VN ,USAGE = I2    ,ACTUAL = I2   ,$
  FIELDNAME = ISSUE_NO ,ALIAS = IN ,USAGE = I2    ,ACTUAL = I2   ,$
  FIELDNAME = PER_DATE ,ALIAS = DT ,USAGE = I6MDY ,ACTUAL = I6   ,$
 SEGMENT = NEWSPAP, PARENT = DUMMY, SEGTYPE = S0,$
  FIELDNAME = RECTYPE  ,ALIAS = N  ,USAGE = A1    ,ACTUAL = A1   ,$
  FIELDNAME = NEW_NAME ,ALIAS = NN ,USAGE = A50   ,ACTUAL = A50  ,$
  FIELDNAME = NEW_DATE ,ALIAS = ND ,USAGE = I6MDY ,ACTUAL = I6   ,$
  FIELDNAME = NVOL_NO  ,ALIAS = NV ,USAGE = I2    ,ACTUAL = I2   ,$
  FIELDNAME = ISSUE    ,ALIAS = NI ,USAGE = I2    ,ACTUAL = I2   ,$

Imagine otro origen de datos VSAM con información sobre la biblioteca. Este origen de datos tiene tres tipos de registros: información sobre libros, información sobre revistas e información sobre periódicos.

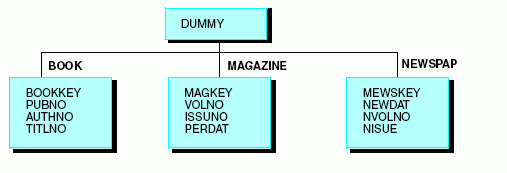

Hay dos estructuras posibles:

El RECTYPE supone el principio de la clave. La estructura de la clave es:

RECTYPE B	Código del libro
RECTYPE M	Código de la revista
RECTYPE N	Código del periódico

Libro

Libro

Revista

Revista

Periódico

Periódico

Código del libro

Código de la revista

Código del periódico

FILE=LIBRARY7, SUFFIX=VSAM,$
 SEGMENT=DUMMY,$
  FIELDNAME=         ,ALIAS=    ,USAGE=A1    ,ACTUAL=A1   ,$
 SEGMENT=BOOK,     PARENT=DUMMY,SEGTYPE=S0,$
  GROUP=BOOKKEY      ,ALIAS=KEY ,USAGE=A11   ,ACTUAL=A11  ,$
   FIELDNAME=PUBNO   ,ALIAS=PN  ,USAGE=A3    ,ACTUAL=A3   ,$
   FIELDNAME=AUTHNO  ,ALIAS=AN  ,USAGE=A3    ,ACTUAL=A3   ,$
   FIELDNAME=TITLNO  ,ALIAS=TN  ,USAGE=A4    ,ACTUAL=A4   ,$
   FIELDNAME=RECTYPE ,ALIAS=B   ,USAGE=A1    ,ACTUAL=A1   ,$
  FIELDNAME=AUTHOR   ,ALIAS=AT  ,USAGE=A25   ,ACTUAL=A25  ,$
  FIELDNAME=TITLE    ,ALIAS=TL  ,USAGE=A50   ,ACTUAL=A50  ,$
  FIELDNAME=BINDING  ,ALIAS=BI  ,USAGE=A1    ,ACTUAL=A1   ,$
  FIELDNAME=PRICE    ,ALIAS=PR  ,USAGE=D8.2N ,ACTUAL=D8   ,$
  FIELDNAME=SERIAL   ,ALIAS=SN  ,USAGE=A15   ,ACTUAL=A15  ,$
  FIELDNAME=SYNOPSIS ,ALIAS=SY  ,USAGE=A150  ,ACTUAL=A150 ,$
 SEGMENT=MAGAZINE, PARENT=DUMMY, SEGTYPE=S0,$
  GROUP=MAGKEY       ,ALIAS=KEY ,USAGE=A11   ,ACTUAL=A11  ,$
   FIELDNAME=VOLNO   ,ALIAS=VN  ,USAGE=A2    ,ACTUAL=A2   ,$
   FIELDNAME=ISSUNO  ,ALIAS=IN  ,USAGE=A2    ,ACTUAL=A2   ,$
   FIELDNAME=PERDAT  ,ALIAS=DT  ,USAGE=A6    ,ACTUAL=A6   ,$
   FIELDNAME=RECTYPE ,ALIAS=M   ,USAGE=A1    ,ACTUAL=A1   ,$
  FIELDNAME=PER_NAME ,ALIAS=PRN ,USAGE=A50   ,ACTUAL=A50  ,$
 SEGMENT=NEWSPAP,  PARENT=DUMMY, SEGTYPE=S0,$
  GROUP=NEWSKEY      ,ALIAS=KEY ,USAGE=A11   ,ACTUAL=A11  ,$
   FIELDNAME=NEWDAT  ,ALIAS=ND  ,USAGE=A6    ,ACTUAL=A6   ,$
   FIELDNAME=NVOLNO  ,ALIAS=NV  ,USAGE=A2    ,ACTUAL=A2   ,$
   FIELDNAME=NISSUE  ,ALIAS=NI  ,USAGE=A2    ,ACTUAL=A2   ,$
   FIELDNAME=RECTYPE ,ALIAS=N   ,USAGE=A1    ,ACTUAL=A1   ,$
  FIELDNAME=NEWNAME  ,ALIAS=NN  ,USAGE=A50   ,ACTUAL=A50  ,$

Si su origen de datos secuencial de formato fijo, VSAM o ISAM tiene varios tipos de registros, que comparten el mismo diseño, puede especificar un único segmento generalizado que describa todos los tipos de registros en el diseño común. El uso de un segmento generalizado (también denominado RECTYPE generalizado) en lugar de un segmento por cada tipo de registro, supone reducir el número de segmentos que debe describir en el archivo máster.

Cuando se utiliza un segmento generalizado, los valores de RECTYPE se identifican con el atributo ACCEPT. Puede asignar cualquier valor al atributo ALIAS.

FIELDNAME = RECTYPE, ALIAS = alias, USAGE = format, ACTUAL = format,
ACCEPT = {list|range} ,$

---KEY---
+-----------------------------------------------------------------------+
DOCID   FILLER            RECTYPE     TITLE
+-----------------------------------------------------------------------+

--------KEY--------
+-----------------------------------------------------------------------+
MDOCID   MDATE            RECTYPE     MRELEASE          MPAGES     FILLER
+-----------------------------------------------------------------------+

--------KEY--------
+-----------------------------------------------------------------------+
IDOCID   IDATE            RECTYPE     IRELEASE          IPAGES     FILLER
+-----------------------------------------------------------------------+

--------KEY--------
+-----------------------------------------------------------------------+
CRSEDOC   CDATE           RECTYPE     COURSENUM  LEVEL  CPAGES     FILLER
+-----------------------------------------------------------------------+

FILENAME=DOC2, SUFFIX=VSAM,$
SEGNAME=ROOT, SEGTYPE=SO,$
 GROUP=DOCNUM,    ALIAS=KEY,       A5,  A5,  $
  FIELD=DOCID,    ALIAS=SEQNUM,    A5,  A5,  $
 FIELD=FILLER,    ALIAS,=          A5,  A5,  $
 FIELD=RECTYPE,   ALIAS=DOCRECORD, A3,  A3,  ACCEPT = DN,$
 FIELD=TITLE,     ALIAS=,          A18, A18, $
SEGNAME=MANUALS, PARENT=ROOT, SEGTYPE=SO,$
 GROUP=MDOCNUM,   ALIAS=KEY, A10, A10,$
  FIELD=MDOCID,   ALIAS=MSEQNUM,   A5,  A5,  $
  FIELD=MDATE,    ALIAS=MPUBDATE,  A5,  A5,  $
 FIELD=RECTYPE,   ALIAS=MANUAL,    A3,  A3,  ACCEPT = M OR I,$
 FIELD=MRELEASE,  ALIAS=,          A7,  A7,  $
 FIELD=MPAGES,    ALIAS=,          I5,  A5,  $
 FIELD=FILLER,    ALIAS=,          A6,  A6,  $
SEGNAME=COURSES, PARENT=ROOT, SEGTYPE=SO,$
 GROUP=CRSEDOC,   ALIAS=KEY, A10, A10,$
  FIELD=CDOCID,   ALIAS=CSEQNUM,   A5,  A5,  $
  FIELD=CDATE,    ALIAS=CPUBDATE,  A5,  A5,  $
 FIELD=RECTYPE,   ALIAS=COURSE,    A3,  A3,  ACCEPT = C,$
 FIELD=COURSENUM, ALIAS=CNUM,      A4,  A4,  $
 FIELD=LEVEL,     ALIAS=,          A2,  A2,  $
 FIELD=CPAGES,    ALIAS=,          I5,  A5,  $
 FIELD=FILLER,    ALIAS=,          A7,  A7,  $

Puede incluir un alias para el campo RECTYPE si utiliza el atributo ACCEPT para especificar uno o varios valores de RECTYPE en el archivo máster. Esto permite usar el alias como campo de visualización o clasificación y en en pruebas de selección, mediante WHERE o IF, de una solicitud de informe.

Presente los valores de RECTYPE incluyendo el alias como campo de visualización. En este ejemplo, el alias MANUAL muestra los valores M e I de RECTYPE:

TABLE FILE DOC
PRINT MANUAL MRELEASE MPAGES
BY DOCID BY TITLE BY MDATE
END

La salida es:

PAGE 1

DOCID    TITLE                MDATE   RECTYPE   MRELEASE   MPAGES
-----    -----                -----   -------   --------   ------
40001    FOCUS USERS MANUAL   8601    M         5.0        1800
                              8708    M         5.5        2000
40057    MVS INSTALL GUIDE    8806    I         5.5.3        66
                              8808    I         5.5.4        66
40114    zOS INSTALL GUIDE    8806    I         5.5.3        58
                              8808    I         5.5.4        58

Puede utilizar el alias en una prueba de WHERE para mostrar un subconjunto de registros:

TABLE FILE DOC
PRINT MANUAL MRELEASE MPAGES
BY DOCID BY TITLE BY MDATE
WHERE MANUAL EQ 'I'
END

La salida es:

PAGE 1

DOCID    TITLE                MDATE   RECTYPE   MRELEASE   MPAGES
-----    -----                -----   -------   --------   ------
40057    MVS INSTALL  GUIDE   8806    I         5.5.3          66
                              8808    I         5.5.4          66
40114    zOS INSTALL GUIDE    8806    I         5.5.3          58
                              8808    I         5.5.4          58
