Cómo alinear un elemento de ´encabezado o pie en un informe HTML, XLSX, EXL2K o PDF

Para un resultado en HTML (y para resultado de Excel 2000 que utiliza el alineamiento HTML), puede posicionar elementos de texto y de campo en encabezados y pies utilizando las opciones HEADALIGN. Estas opciones funcionan dentro de las limitaciones de HTML y las tecnologías de navegador para proporcionar un grado significativo de flexibilidad de formato. HEADALIGN funciona de la manera siguiente.

En la salida PDF, puede usar la opción HEADALIGN=BODY para alinear los elementos de encabezado y pie con el cuerpo del informe.

En la salida HTML o Excel 2000, cuando HEADALING se encuentra establecido en BODY o INTERNAL, la salida queda desplegada como una tabla HTML, es decir, que el navegador determina el ancho de las columnas y limita la posición precisa de los elementos. Una regla básica regula la ubicación de elementos de encabezado o de pie: Cada elemento (campo de texto o incluido) se coloca en secuencia dentro de la próxima celda de tabla HTML (<TD>). Cuando se establece HEADALIGN al predeterminado NONE, todos los elementos en el encabezado o pie se unen juntamente, dentro de una celda sencilla. El navegador estira la tabla de encabezado y la tabla de informe para acomodar la longitud del texto.

Puede ejercitar control sobre la ubicación de elementos al anular lo predeterminado y al elegir ya sea BODY o INTERNAL:

Puede utilizar opciones HEADALIGN juntamente con el atributo COLSPAN. COLSPAN permite que los elementos de encabezado crucen columnas de tabla múltiple, de esa manera proporcionando flexibilidad adicional sobre cómo puede diseñar sus encabezados. Para detalles, consulte Cómo alinear un elemento de ´encabezado o pie en un informe HTML, XLSX, EXL2K o PDF.

Si hay más de un tipo de encabezado o pie en un informe, puede alinear cualquier elemento individualmente dentro de cada uno de ellos utilizando esta sintaxis.

Sintaxis: Cómo Alinear un elemento de encabezado o pie en un informe HTML o PDF

TYPE = {REPORT|headfoot}, HEADALIGN = option, $

donde:

REPORT

Aplica el alineamiento elegido a todos los elementos de encabezado o pie de un informe.

headfoot

Es el tipo de encabezado o pie. Los valores válidos son TABHEADING, TABFOOTING, HEADING, FOOTING, SUBHEAD y SUBFOOT.

option

Es el tipo de alineamiento. Los valores válidos son:

NONE, que coloca los elementos de encabezado en una tabla HTML insertada en la tabla principal (cuerpo) y encadena, en una celda individual de la tabla insertada, todos los elementos de encabezado (texto y campos) en una línea. En informes PDF, esta opción usa la alineación predeterminada del encabezado. NONE es el valor predeterminado.

INTERNAL coloca los elementos de encabezado en una tabla HTML propia, con cada elemento en una celda por separado. Esto permite que los elementos de encabezado se alineen verticalmente unos con otros, independientemente de las columnas de datos. Las longitudes de los elementos de encabezado no afectan las longitudes de las columnas de informe y viceversa.

Nota: HEADALIGN=INTERNAL no está permitido en informes PDF.

BODY, que alinea los elementos de encabezado con las columnas de datos. En la salida HTML, esto coloca los elementos en las celdas de la misma tabla HTML que el cuerpo del informe. Dado que tienen la misma longitud de columna, los elementos en el encabezado y los datos en el cuerpo del informe se alinean naturalmente. En la salida PDF, esto alinea los elementos de encabezado o pie con las columnas de datos.

Nota: HEADALIGN=BODY no admite la división en paneles.

Para información relacionada, consulte Cómo comparar el resultado generado con opciones HEADALIGN. Puede combinar las opciones HEADALIGN con el atributo COLSPAN para permitir que los elementos de encabezado crucen las columnas de tabla HTML múltiples. Para detalles, consulte Cómo alinear un elemento de ´encabezado o pie en un informe HTML, XLSX, EXL2K o PDF.

Principio de página

Ejemplo: Cómo alinear elementos de subpie con columnas de informe en la salida de informes PDF

En la siguiente solicitud emitida frente al origen de datos GGORDER, el subpie tiene un objeto de texto ("Total") y un objeto de campo (ST.QUANTITY). El subpie alinea los elementos con sus columnas de informe mediante TYPE=SUBFOOT, HEADALIGN=BODY ,$. El objeto de texto se coloca en la segunda columna del informe usando el marcador de posición <+0, mientras que el objeto de campo lo hace en la tercera columna, mediante otro marcador de posición <+0. A continuación, se realiza una alineación izquierda (predeterminada) del elemento de texto y su columna de informe. El objeto de campo queda alineado a la derecha con su columna de informe.

TABLE FILE GGORDER
PRINT QUANTITY
ORDER_NUMBER ORDER_DATE STORE_CODE
BY PRODUCT_CODE BY PRODUCT_DESCRIPTION
WHERE ORDER_DATE EQ '01/01/96'
WHERE STORE_CODE EQ 'R1019'
ON PRODUCT_CODE SUBFOOT
" <+0 Total: <+0 <ST.QUANTITY"
ON TABLE SET PAGE-NUM OFF
ON TABLE PCHOLD FORMAT PDF
ON TABLE SET STYLESHEET *
TYPE = SUBFOOT,HEADALIGN=BODY, $
TYPE = SUBFOOT,OBJECT=TEXT,STYLE = BOLD, $
TYPE = SUBFOOT,OBJECT=FIELD,JUSTIFY=RIGHT,STYLE = BOLD, $
ENDSTYLE
END

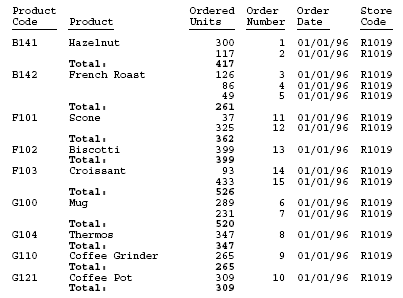

La salida muestra que el texto Total está alineado con los nombres de producto y el objeto del campo de subtotal, alineado a la derecha con la columna Unidades pedidas.

Principio de página

Ejemplo: Cómo usar OVER con HEADALIGN=BODY en un informe PDF

Al alinear los elementos de encabezado con la línea de datos por medio de HEADALIGN=BODY, la primera línea de campos actúa como la fila de anclaje de los datos. Cada línea de encabezado contiene el número de columnas presentado en la fila de anclaje de los datos. No se presenta ninguna otra columna adicional que pueda aparecer en otras líneas de datos. Si la primera línea de datos contiene menos celdas de valores de datos que las otras filas de datos, no podrá añadir columnas de alineación a los encabezados, para estas columnas adicionales.

En el ejemplo siguiente, la primera fila (la fila de anclaje de datos) contiene un solo valor. No se muestran los elementos colocados en encabezados, correspondientes a la columna dos que aparece en las filas posteriores.

SET LAYOUTGRID=ON
TABLE FILE GGSALES
"Product<+0>"
"Units<+0>Dollars"
SUM
PRODUCT AS ''
OVER
UNITS/D8C AS '' DOLLARS/D12.2CM AS ''
BY PRODUCT NOPRINT
ON TABLE PCHOLD FORMAT PDF
ON TABLE SET STYLE *
TYPE=REPORT, SQUEEZE=ON,FONT=ARIAL, SIZE=8, LEFTGAP=.1, RIGHTGAP=.1, GAPINTERNAL=ON, LEFTMARGIN=1,$
TYPE=REPORT, BORDER=ON, $
TYPE=HEADING, BORDERALL=ON, HEADALIGN=BODY, $
TYPE=HEADING, LINE=1, ITEM=1, COLSPAN=2, WIDTH=2, JUSTIFY=LEFT, $
TYPE=HEADING, LINE=2, ITEM=1, WIDTH=1, JUSTIFY=LEFT, $
TYPE=HEADING, LINE=2, ITEM=2, WIDTH=1, JUSTIFY=LEFT, $
TYPE=REPORT, COLUMN=PRODUCT(2),   SQUEEZE=2,  $
TYPE=REPORT, COLUMN=UNITS, SQUEEZE=1, $
TYPE=REPORT, COLUMN=DOLLARS, SQUEEZE=1, $
END

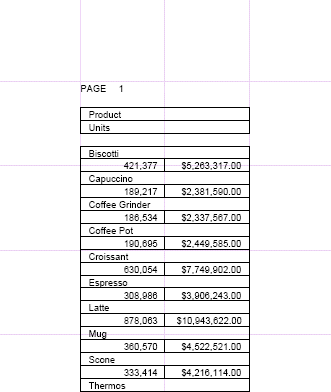

La salida muestra que las líneas de encabezado cuentan con una columna cada una, mientras que las líneas de datos tienen una o dos columnas.

Principio de página

Ejemplo: Cómo comparar el resultado generado con opciones HEADALIGN

Las solicitudes que siguen ilustran las diferencias en alineamiento con cada ajuste HEADALIGN. Las líneas de cuadrículas se exponen en el resultado para ayudarle a distinguir la tabla HTML generada por el cuerpo del informe de las tablas HTML incluidas generadas por el encabezado en algunas variaciones.

Todos los ajustes HEADALIGN son compatibles con la sintaxis COLSPAN, que permite que los elementos de encabezado crucen múltiples columnas.

TABLE FILE CAR
SUM SALES BY COUNTRY BY CAR BY MODEL
ON COUNTRY SUBHEAD
"This is my subhead"
" "
"Country is:<COUNTRY Car is:<CAR"
"Model is:<MODEL"
IF COUNTRY EQ 'ENGLAND'
ON TABLE SET PAGE-NUM OFF
ON TABLE SET STYLESHEET *
TYPE=SUBHEAD, HEADALIGN=OPTION, $
TYPE=SUBHEAD, LINE=1, ITEM=1, COLSPAN=4, JUSTIFY=CENTER, $
ENDSTYLE
END

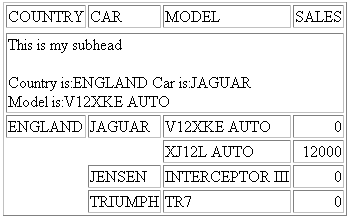

HEADALIGN=NONE, sin la segunda declaración TYPE=SUBHEAD en la sintaxis de la solicitud, genera una tabla independiente con la alineación izquierda, predeterminada. El texto y los campos en cada línea de encabezado se unen juntos en una celda de tabla HTML sencilla.

TYPE=SUBHEAD, HEADALIGN=NONE, $

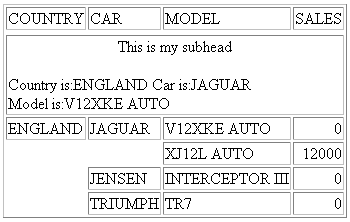

HEADALIGN=NONE con COLSPAN

TYPE=SUBHEAD, HEADALIGN=NONE, $
TYPE=SUBHEAD, LINE=1, ITEM=1, COLSPAN=4, JUSTIFY=CENTER, $

La primera línea se centra a través de todas las cuatro columnas de la tabla interna, basado en la configuración COLSPAN=4.

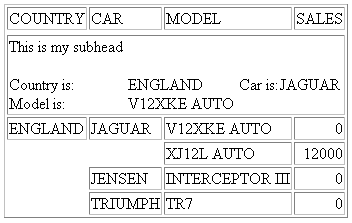

HEADALIGN=INTERNAL crea una tabla HTML separada. Las columnas se generan en base al número de elementos (texto y campos) del encabezado. Cada elemento se coloca en una celda independiente. Estas columnas no corresponden a las columnas en la tabla HTML para la sección principal del informe.

TYPE=SUBHEAD, HEADALIGN=INTERNAL, $

El país queda alineado con Modelo en la primera columna de la tabla interna. El valor de <COUNTRY se alinea con el valor de <MODEL en la segunda columna.

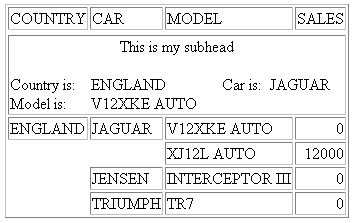

HEADALIGN=INTERNAL con COLSPAN

TYPE=SUBHEAD, HEADALIGN=INTERNAL, $
TYPE=SUBHEAD, LINE=1, ITEM=1, COLSPAN=4, JUSTIFY=CENTER, $

La primera línea se centra a través de todas las cuatro columnas de la tabla interna, basado en la configuración COLSPAN=4.

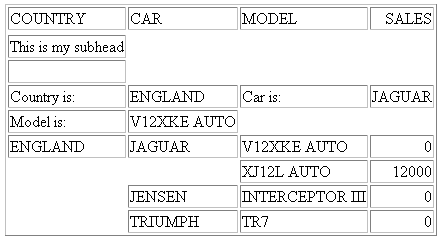

HEADALIGN=BODY coloca las líneas de encabezado dentro de las celdas de la tabla HTML principal. Como resultado, las columnas del encabezado se corresponden con las columnas de la tabla principal.

TYPE=SUBHEAD, HEADALIGN=BODY, $

Country se alinea con Model en la primera columna de la tabla HTML principal. El valor de <COUNTRY se alinea con el valor de <MODEL en la segunda columna.

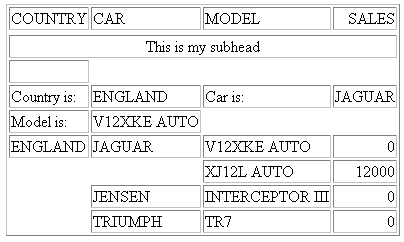

HEADALIGN=BODY with COLSPAN

TYPE=SUBHEAD, HEADALIGN=BODY, $
TYPE=SUBHEAD, LINE=1, ITEM=1, COLSPAN=4, JUSTIFY=CENTER, $

COLSPAN controla el alineamiento de columna cruzada de la primera fila del encabezado.

Principio de página

Ejemplo: Cómo alinear elementos en un orden de pie con columnas de datos

Esta solicitud genera un informe HTML que utiliza HEADALIGN = BODY para alinear los dos elementos de la orden de pie (TOTAL IS y el valor) con cada una de las columnas (Producto y Unidades pedidas). JUSTIFY = RIGHT, que aplica a la orden de pie entera, justifica a la derecha cada elemento de orden de pie debajo de la columna de datos.

TABLE FILE GGORDER
PRINT QUANTITY
BY PRODUCT_CODE NOPRINT BY PRODUCT_DESCRIPTION
WHERE ORDER_DATE EQ '01/01/96'
WHERE STORE_CODE EQ 'R1019'
ON PRODUCT_CODE SUBFOOT
"TOTAL IS: <ST.QUANTITY"
ON TABLE SET PAGE-NUM OFF
ON TABLE SET ONLINE-FMT HTML
ON TABLE SET STYLESHEET *
TYPE = REPORT, GRID = OFF, $
TYPE = SUBFOOT, HEADALIGN = BODY, JUSTIFY = RIGHT, $
TYPE = SUBFOOT, OBJECT = FIELD, STYLE = BOLD, $
ENDSTYLE
END

El resultado parcial es:

Principio de página

Ejemplo: Cómo alinear los elementos en un encabezado de página utilizando una tabla HTML por separado

Esta solicitud genera una tabla HTML incluida para un encabezado de página, dentro de la tabla HTML que gobierna el alineamiento en el cuerpo del informe. Esta tabla tiene tres filas y tres columnas para acomodar todos los elementos del encabezado.

En la primera línea del encabezado, un marcador de posición (<+0>) genera dos elementos de texto: el primer elemento está en blanco y el segundo elemento es Gotham Grinds, Inc. En el resultado, el segundo elemento aparece en la segunda celda de la primera fila de la tabla incluida. Para información relacionada, consulte Cómo identificar un componente de informe en una hoja de estilo de WebFOCUS.

La segunda y cuarta línea del encabezado están en blanco.

El marcador de posición en la tercera línea del encabezado lo dividen en tres elementos de texto: Informe de pedidos, en blanco, Ejecutar en: &DATE. En el resultado, cada elemento aparece en una celda en la tercera fila de una tabla HTML incluida, en la orden especificada en la solicitud.

TABLE FILE GGORDER
HEADING
" <+0>Gotham Grinds, Inc."
" "
"Orders Report <+0> <+0> Run on: &DATE"
" "
PRINT ORDER_NUMBER ORDER_DATE STORE_CODE QUANTITY
BY PRODUCT_CODE BY PRODUCT_DESCRIPTION
IF RECORDLIMIT EQ 10
ON TABLE SET PAGE-NUM OFF
ON TABLE SET ONLINE-FMT HTML
ON TABLE SET STYLESHEET *
TYPE = REPORT, GRID = ON, $
TYPE = HEADING, HEADALIGN = INTERNAL, STYLE = BOLD, $
ENDSTYLE
END

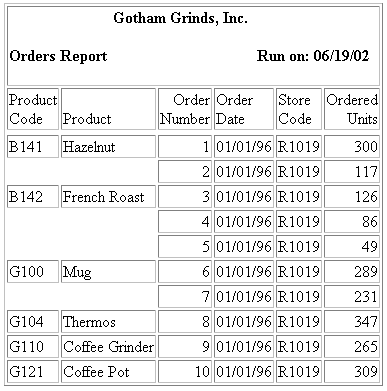

GRID=ON en la solicitud le permite ver la tabla HTML incluida para el encabezado y la tabla HTML principal para el cuerpo del informe.

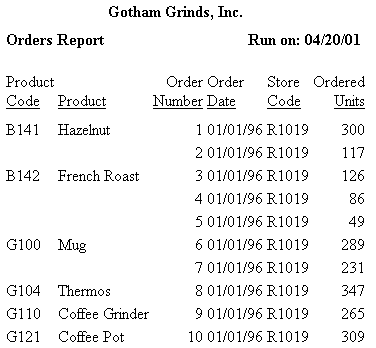

La salida es:

Note que la posición se mantiene cuando la cuadrícula está oculta (apagada).

Principio de página

Ejemplo: Cómo alinear un campo de texto con una columna en un pie de página de clasificación

La solicitud utiliza HEADALIGN=BODY para alinear las líneas de campo de texto en un pie de orden. Esta configuración hace que cada elemento del encabezado quede alineada con una columna en la tabla HTML principal, generada para el informe: el primer elemento (el texto Descripción del curso:) se alinea con la primera columna de datos, CATALOG. El campo insertado se alinea en una segunda columna. En este ejemplo la cuadrícula está activada para que el alineamiento sea más fácil de ver.

TABLE FILE TXTFLD
BY CATALOG SUBFOOT
"Course Description: <TEXTFLD"
ON TABLE SET PAGE-NUM OFF
ON TABLE SET ONLINE-FMT HTML
ON TABLE SET STYLESHEET *
TYPE = REPORT, GRID = ON, $
TYPE = SUBFOOT, HEADALIGN = BODY, $
ENDSTYLE
END

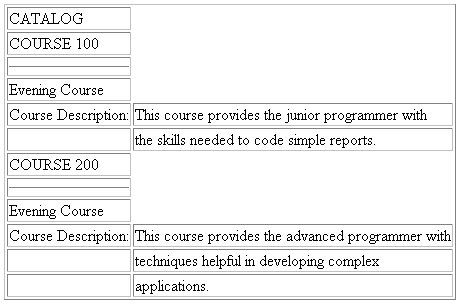

El resultado muestra un valor nuevo para el campo de texto cada vez que el valor CATALOG cambia.

Principio de página

Ejemplo: Cómo alinear y estilizar un campo de texto en un orden de pie

Este ejemplo usa un archivo máster y el procedimiento MODIFY creado en Cómo incluir un campo de texto en un pie de clasificación. Ejecute el ejemplo nuevamente y vuelva aquí para alinear el campo de texto. Esta solicitud le aplica el tipo de negrita a la segunda línea de una orden de pie de múltiples líneas, que incluye el texto Descripción de curso también como el texto del campo TEXTFLD. Línea 1 del orden de pie es el texto Curso de noche.

TABLE FILE TXTFLD
BY DESCRIPTION AS 'CATALOG' SUBFOOT
"Evening Course"
"Course Description: <TEXTFLD"
ON TABLE SET PAGE-NUM OFF
ON TABLE SET ONLINE-FMT HTML
ON TABLE SET STYLESHEET *
TYPE = REPORT, GRID = OFF, $
TYPE = SUBFOOT, HEADALIGN = BODY, $
TYPE = SUBFOOT, LINE = 2, STYLE = BOLD, $
ENDSTYLE
END

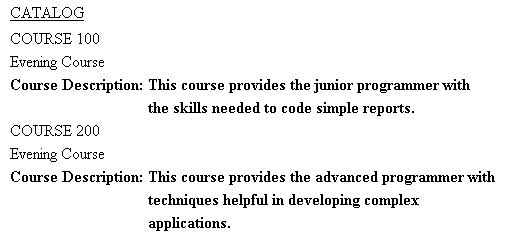

La salida es:

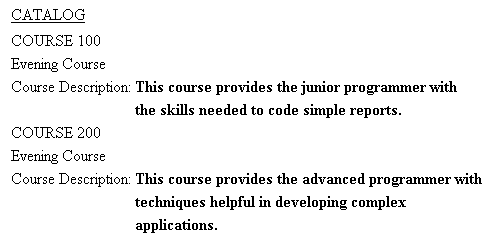

Si al contrario la hoja de estilo identifica el campo de texto como un objeto para estilizar

TYPE = SUBFOOT, HEADALIGN = BODY, $
TYPE = SUBFOOT, LINE = 2, OBJECT = FIELD, STYLE = BOLD, $

entonces el único texto en TEXTFLD está en negrita.
