TABLE FILE filename{PRINT|SUM} ...
FOR hierarchyfld
parentvalue {GET|WITH} CHILD[REN] [n|ALL]
 [AS CAPTION|'text'] [LABEL label]
.
.
.
END

donde:

filename

Es el nombre del archivo que se debe utilizar en la solicitud FML. Si no se puede cargar automáticamente la jerarquía de esta solicitud, debió cargarse previamente mediante la emisión del comando LOAD CHART.

hierarchyfld

Es el nombre del campo de jerarquía. Si la solicitud menciona una estructura unida, el nombre debe ser el nombre de campo del archivo host. No se admiten alias.

parentvalue

Es el valor principal para el que debe ser recuperado el valor secundario.

GET CHILDREN

Muestra la jerarquía empezando por el primer secundario del parentvalue especificado. No incluye al principal en la visualización. (Esto corresponde a la sintaxis FML CHILD1 OVER CHILD2 OVER...)

WITH CHILDREN

Muestra la jerarquía empezando por el parentvalue especificado. Incluye al principal en la visualización. (Esto corresponde a la sintaxis FML parentvalue OVER CHILD1 OVER CHILD2 OVER ...).

n|ALL

Es un número entero positivo de 1 a 99 que especifica el número de niveles de la jerarquía que hay que mostrar. Si se especifica un número superior a 99, aparece un mensaje de advertencia y n se convierte en 99. El valor predeterminado es 1. Por lo tanto, si se omite n, sólo se muestran los secundarios directos. GET o WITH CHILDREN 2 muestra los secundarios y los subsecundarios directos. GET o WITH CHILDREN 99 muestra hasta 99 niveles de secundarios. ALL es sinónimo de 99. Cada ocurrencia de un secundario se imprime sobre la siguiente. Se sangran en dos espacios los niveles sucesivos del campo de jerarquía del nivel anterior.

CAPTION

Indica que los valores de títulos que hay que mostrar se deben tomar del campo definido como CAPTION en el archivo máster.

Fíjese que las filas marcadas admiten la frase AS CAPTION, incluyendo aquellas que no utilizan la sintaxis GET/WITH CHILDREN o ADD. Sin embargo, se debe definir la jerarquía (especificando el atributo PARENT_OF) para cargar y mostrar los valores de títulos. Si no se define la jerarquía, se ignora la frase AS CAPTION.

'text'

Es una cadena de texto utilizada como fila de título para los valores de campo de jerarquía. El campo CAPTION definido en el archivo máster no se utiliza como título en la salida de informe.

label

Es una etiqueta de fila implícita. Cada fila generada se etiqueta con el texto especificado de etiqueta.

Nota: La jerarquía aparece clasificada por el campo principal y, dentro de éste, clasificada según el campo de jerarquía.

Para más información sobre las funciones FMLFOR, FMLLIST, FMLCAP y FMLINFO que devuelven valores de etiquetas y subtítulos utilizados en solicitudes FML, consulte . Cómo usar las funciones.

Principio de página

Ejemplo: Cómo mostrar una jerarquía FML

La siguiente solicitud muestra dos niveles de números de cuenta, empezando por la cuenta 3000:

SET BLANKINDENT=ON
TABLE FILE CENTGL
PRINT GL_ACCOUNT_PARENT
FOR GL_ACCOUNT
3000 WITH CHILDREN 2
END

La salida aparece en la imagen siguiente.

             Parent
             ------
3000         1000
  3100       3000
    3110     3100
    3120     3100
    3130     3100
    3140     3100
    3200     3000
    3300     3200
    3400     3200
    3500     3200
    3600     3200
    3700     3200
    3800     3200
    3900     3200

Nota: Si la solicitud especifica GET CHILDREN en vez de WITH CHILDREN, la línea del valor principal (3000) no aparece en la salida de informe.

Principio de página

Ejemplo: Cómo mostrar una jerarquía FML con títulos

La siguiente solicitud muestra dos niveles de la jerarquía del plan de cuentas, empezando por la cuenta 1000 (parte superior de la jerarquía), con los valores del campo de título en lugar de los números de cuentas.

SET BLANKINDENT=ONTABLE FILE CENTGL
PRINT GL_ACCOUNT_PARENT
FOR GL_ACCOUNT
1000 WITH CHILDREN 2 AS CAPTION
END

La salida aparece en la imagen siguiente.

                                    Parent
                                    ------
Profit Before Tax
  Gross Margin                      1000
    Sales Revenue                   2000
    Cost Of Goods Sold              2000
  Total Operating Expenses          1000
    Selling Expenses                3000
    General + Admin Expenses        3000
  Total R+D Costs                   1000
    Salaries                        5000
    Misc. Equipment                 5000

Nota: Si la solicitud especifica GET CHILDREN en vez de WITH CHILDREN, la línea del valor principal (1000, resultado antes de impuestos) no aparece en la salida de informe.

SET FORMULTIPLE=ON

x

TABLE FILE filenameSUM ...
FOR hierarchyfld
parentvalue ADD [n|ALL]
 [AS CAPTION|'text'] [LABEL label]
.
.
.
END

donde:

filename

Es el nombre del archivo que se debe utilizar en la solicitud FML. Si no se puede cargar automáticamente la jerarquía de esta solicitud, debió cargarse previamente mediante la emisión del comando LOAD CHART.

hierarchyfld

Es el nombre del campo de jerarquía. Si la solicitud menciona una estructura unida, el nombre debe ser el nombre de campo del archivo host. No se admiten alias.

parentvalue

Es el valor principal que determina el punto inicial en la jerarquía para agregación.

ADD

Muestra al principal y a n niveles de sus secundarios en una fila y suma los valores de datos numéricos que aparecen en la fila. Esto corresponde a la sintaxis parentvalue de FML, o CHILD 1 OR CHILD2 OR CHILD3, etc. cuando sea necesario.

Para mostrar la suma de los secundarios solamente, debe mostrar la fila principal y la fila de resumen y luego utilizar una RECAP para sustraer la fila principal de la suma. Por ejemplo:

FOR ...
parentvalue                 OVER
parentvalue ADD 1           OVER
RECAP CHILDSUM = R2-R1;

n|ALL

Es un número entero positivo de 1 a 99 que especifica el número de niveles de la jerarquía que hay que agregar. ALL es el valor predeterminado. Por lo tanto, si se omite n, todos los secundarios se incluyen en la suma. Si n es 1, sólo se incluyen los secundarios directos. Si n es 2, se incluyen los secundarios o subsecundarios directos. ADD 99 incluye hasta 99 niveles de secundarios. ALL es sinónimo de 99.

CAPTION

Indica que se muestra el título del valor principal para toda la fila.

Tenga en cuenta que la frase AS CAPTION se admite para filas marcadas, incluyendo aquellas que no utilizan la sintaxis GET CHILDREN o ADD. Sin embargo, se debe definir la jerarquía (especificando el atributo PARENT_OF) para cargar y mostrar los valores de títulos. Si no se define la jerarquía, se ignora la frase AS CAPTION.

'text'

Es una cadena de texto que se utiliza como título de fila para la fila agregada. El campo CAPTION definido en el archivo máster no se utiliza como título en la salida de informe.

label

Es una etiqueta de fila implícita. Cada fila generada se etiqueta con el texto especificado de etiqueta.

Principio de página

Ejemplo: Cómo mostrar una línea de resumen de una jerarquía FML

El origen de datos CENTSYSF contiene datos financieros a nivel de detalle. Para utilizar la jerarquía de cuentas en el origen de datos CENTGL con sus datos financieros, se combinan los dos orígenes de datos. Los datos contenidos en CENTSYSF se almacenan con signos naturales; es decir, en términos financieros, que los ingresos y las deudas se almacenan como números negativos. La parte de la jerarquía utilizada en esta solicitud contiene sólo datos positivos.

Tenga en cuenta que no se necesita combinar para que sea única, porque la jerarquía se define en el segmento host.

Primero, el comando WITH CHILDREN muestra las líneas de la jerarquía empezando por la cuenta Gastos de ventas. Tenga en cuenta que solamente las cuentas sin secundarios se alimentan en este origen de datos detallado. El comando ADD crea entonces una línea que es la suma de la cuenta 3100 y todos sus secundarios.

SET BLANKINDENT=ON
SET FORMULTIPLE=ON
JOIN SYS_ACCOUNT IN CENTGL TO ALL SYS_ACCOUNT IN CENTSYSF
TABLE FILE CENTGL
SUM NAT_AMOUNT/D10.0 NAT_YTDAMT/D10.0
FOR GL_ACCOUNT
3100 WITH CHILDREN ALL AS CAPTION OVER
BAR                               OVER
3100 ADD AS CAPTION
IF PERIOD EQ '2002/03'
END

La salida aparece en la imagen siguiente.

x

TABLE FILE filename
SUM ...
FOR hierarchyfld
parentvalue {GET|WITH} CHILD[REN] [n|ALL] ADD [m|ALL]
 [AS CAPTION|'text'] [LABEL label]
.
.
.
END

donde:

filename

Es el nombre del archivo empleado en la solicitud FML. Si la jerarquía de esta solicitud no se carga automáticamente, indica que se cargó anteriormente mediante el comando LOAD CHART.

hierarchyfld

Es el nombre del campo de jerarquía. Si la solicitud menciona una estructura unida, el nombre debe ser el nombre de campo del archivo host. No se admiten alias.

parentvalue

Es el valor principal que determina el punto inicial en la jerarquía para agregación.

GET|WITH

GET especifica que la primera línea generada en el informe, sea la línea consolidada para el primer elemento secundario del valor principal. GET especifica que la primera línea generada en el informe sea la línea consolidada para el valor principal, seguida por las líneas consolidadas de cada uno de sus secundarios, hasta el nivel especificado por n.

n|ALL

Es un número entero positivo de 1 a 99 que especifica el número de niveles de elementos secundarios que se va a mostrar. La línea de salida de cada secundario contiene la suma de dicho secundario y sus secundarios hasta la profundidad especificada para la opción ADD. El valor predeterminado es 1. Por lo tanto, si se omite n, cada secundario directo tiene una línea en el informe. Si n es 2, los secundarios y los subsecundarios directos tiene cada uno una línea en la salida de informe. ALL es sinónimo de 99.

ADD

Suma la jerarquía hasta la profundidad especificada por m para cada línea generada por los comandos GET o WITH CHILDREN.

m|ALL

Es un número entero positivo de 1 a 99 que especifica el número de niveles de secundarios que hay que consolidar en cada línea de la salida de informe. Si se especifica un número mayor de 99, aparece un mensaje de advertencia y m se convierte en 99. ALL es el valor predeterminado. Por lo tanto, si se omite m, la línea consolidada suma todos los secundarios. Si m es 2, sólo se consolidan los secundarios y subsecundarios de cada línea en la salida de informe. ADD 99 agrega secundarios en 9 niveles. ALL es sinónimo de 99.

CAPTION

Indica que se muestra el título del valor principal para toda la fila.

Tenga en cuenta que la frase AS CAPTION se admite para filas marcadas, incluyendo aquellas que no utilizan la sintaxis GET CHILDREN o ADD. Sin embargo, se debe definir la jerarquía (especificando el atributo PARENT_OF) para cargar y mostrar los valores de títulos. Si no se define la jerarquía, se ignora la frase AS CAPTION.

'text'

Es una cadena de texto que se utiliza como título de fila para la fila agregada. El campo CAPTION definido en el archivo máster no se utiliza como título en la salida de informe.

label

Es una etiqueta de fila implícita. Cada fila generada se etiqueta con el texto especificado de etiqueta.

Principio de página

Ejemplo: Cómo consolidar datos de jerarquía FML

En la siguiente solicitud, el primer comando WITH CHILD muestra los datos detallados de la jerarquía, empezando por la cuenta 3100. El siguiente comando WITH CHILD crea una línea consolidada para la cuenta principal (3100) y cada secundario directo.

SET BLANKINDENT=ONSET FORMULTIPLE=ON
JOIN SYS_ACCOUNT IN CENTGL TO ALL SYS_ACCOUNT IN CENTSYSF
TABLE FILE CENTGL
SUM NAT_AMOUNT/D10.0 NAT_YTDAMT/D10.0
FOR GL_ACCOUNT
3100 WITH CHILDREN ALL AS CAPTION      OVER
" "                                    OVER
BAR AS =                               OVER
" "                                    OVER
3100 WITH CHILDREN ADD AS CAPTION
IF PERIOD EQ '2002/03'
END

Tenga en cuenta que no se necesita combinar para que sea única, porque la jerarquía se define en el segmento host.

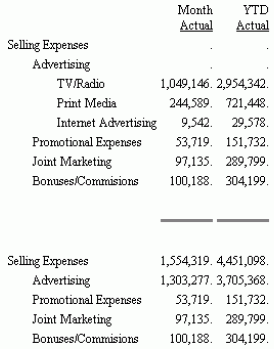

En la salida siguiente, la parte superior muestra los datos detallados. La parte inferior muestra los datos consolidados. En la parte consolidada del informe:

• Hay una línea para el principal que es la suma de sí mismo más todos sus secundarios hasta el último nivel.
• Hay una línea para cada elemento secundario directo de la cuenta Gastos de ventas (3100): publicidad, gastos promocionales, marketing conjunto y bonificaciones/comisiones.
• La línea de publicidad es la suma de sí misma más todos sus secundarios. Si tiene múltiples niveles de secundarios, todos se añaden a la suma. Los otros secundarios directos de 3100 no tienen secundarios, por lo que la suma de cada una de esas líneas consta de apenas un valor principal.

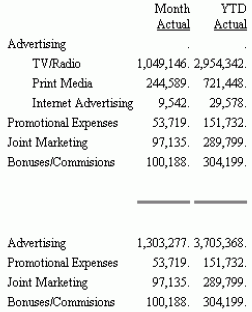

El uso de GET CHILDREN en vez de WITH CHILDREN elimina la línea superior de cada parte de la salida. Las líneas restantes son las mismas.

La siguiente solicitud muestra una línea consolidada para la cuenta 2000 y cada uno de sus secundarios y subsecundarios directos.

SET FORMULTIPLE=ON
JOIN SYS_ACCOUNT IN CENTGL TO ALL SYS_ACCOUNT IN CENTSYSF
TABLE FILE CENTGL
SUM NAT_AMOUNT/D10.0 NAT_YTDAMT/D10.0
FOR GL_ACCOUNT
2000 WITH CHILDREN 2 ADD AS CAPTION
IF PERIOD EQ '2002/03'
END

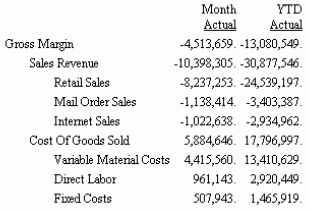

La salida aparece en la imagen siguiente.

TABLE FILE chartfile
BY parentfield BY hierarchyfield
[SUM captionfield]
END

parentfield     hierarchyfield
-----------     --------------
parentvalue1    child1
parentvalue1    child2
parentvalue2    child3
  .
  .
  .

x

Si necesita utilizar una jerarquía definida en un archivo máster basado en un origen de datos que no ha sido combinado con el archivo de la jerarquía, pero que contiene el mismo campo de jerarquía, puede cargar manualmente los datos de la jerarquía.

La memoria disponible dicta el número de diagramas que se puede cargar. Los diagramas quedan descargados automáticamente cuando finaliza WebFOCUS.

LOAD CHART chartfile[.sega].hierarchyfld
   [FOR requestfile[[.segb].fieldb]]

donde:

chartfile

Es el nombre del archivo máster que contiene la información de jerarquía.

sega

Es el nombre del segmento que contiene el campo de jerarquía. El nombre del segmento sólo es necesario cuando un campo situado en otro campo de la estructura tiene el mismo nombre de campo que el campo de jerarquía.

hierarchyfld

Es el campo de jerarquía. Se requiere porque un archivo máster puede definir múltiples jerarquías.

FOR

Carga una jerarquía definida en un archivo máster que no se utiliza en la solicitud de informe FML. Por ejemplo, si el archivo máster B contiene la información de jerarquía pero se utiliza el archivo máster A en la solicitud (sin una join entre los archivos máster A y B), emita el siguiente comando LOAD CHART antes de la solicitud FML:

LOAD CHART B.FLDB FOR A.FLDA
TABLE FILE A ...

requestfile

es el nombre del archivo máster utilizado en la solicitud FML.

segb

Es el nombre del segmento que contiene los valores de campo de jerarquía en el archivo máster utilizados en la solicitud FML. No es obligatorio si tiene el mismo nombre que sega.

fieldb

es el campo en el archivo máster especificado en la solicitud FML que contiene los valores del campo de jerarquía. No es obligatorio si tiene el mismo nombre que el campo de la jerarquía.

Nota:

• Si emite el comando LOAD CHART en múltiples ocasiones para la misma jerarquía, la nueva jerarquía se superpone a la versión anterior en la memoria.
• Si emite el comando LOAD CHART para un origen de datos que ha sido combinado dinámicamente con el archivo de jerarquía, debe emitir el comando JOIN antes de emitir el comando LOAD CHART.

x

• PROPERTY y REFERENCE se propagan hacia los archivos máster HOLD cuando se activa HOLDATTR.
• Se necesita la siguiente configuración para utilizar un registro de datos en más de una fila de una solicitud FML (por ejemplo, tanto una fila de detalle como de resumen):

  SET FORMULTIPLE=ON

• Cuando se ejecuta un informe contra un origen de datos que han aparecido, como ESSBASE, los valores de datos almacenados para la ocurrencia del principal son un agregado de todos sus secundarios. No utilice la característica ADD en datos consolidados.
• Cuando se ejecuta un informe contra un origen de datos con miembros compartidos (como ESSBASE), en que los mismos datos se pueden definir múltiples veces con diferentes valores de campos de jerarquía, los datos compartidos por dos principales diferentes se cuentan dos veces en una operación de agregación. Para evitar esta doble agregación, emplee el operador FST en el comando SUM para los campos compartidos.
