Cómo seleccionar un tipo de gráfico

Cuando esté creando un gráfico, es importante seleccionar el tipo de gráfico adecuado para mostrar sus datos. Puede seleccionar entre una variedad de tipos de gráfico, al igual que otros basados en dichos tipos. Los tipos de gráficos básicos incluyen gráficos de líneas (puntos conectados), gráficos de barras, gráficos circulares y gráficos de dispersión. Use las descripciones breves (vaya a Tipos de gráfico) para seleccionar un tipo de gráfico que se ajuste al conjunto de datos que salida y el cambio que desea destacar. Recuerde que los datos son el conjunto de números que está mostrando y las escalas son los números o medidas variables mostradas en los ejes del gráfico.

Nota: Cuando se usa un gráfico apilado de cualquier tipo se necesitan por lo menos 2 series.

Tipos de gráfico

A continuación aparecen descripciones de los tipos de gráfico que puede crear:

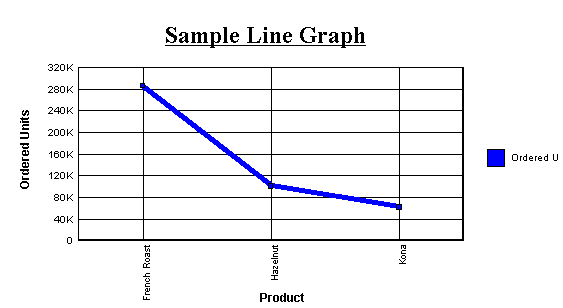

Gráficos de líneas. Los gráficos de líneas son útiles para ilustrar el movimiento o tendencia de datos numéricos con el paso del tiempo, ya que permiten a un usuario seguir la evolución de un punto particular al trabajar al revés o interpolar. Altos y bajos, movimientos rápidos o lentos, o bien una tendencia hacia la estabilidad son diferentes tipos de tendencias adecuados a un gráfico de líneas.
Los gráficos de líneas también se pueden trazar con dos o más escalas para sugerir una comparación del mismo valor, o conjuntos de valores, en diferentes periodos de tiempo. El número de escalas que tiene su gráfico depende del tipo de gráfico que seleccione. Para obtener información detallada, consulte Cómo determinar estilos de gráficos mediante LOOKGRAPH .

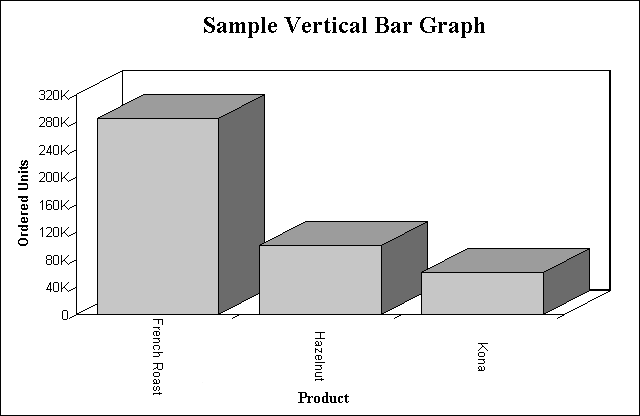

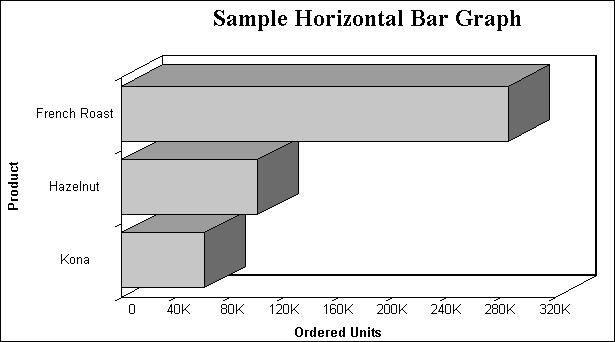

Gráficos de barras. Un gráfico de barras traza datos numéricos mediante bloques rectangulares contra una escala. La longitud de una barra corresponde a un valor o cantidad. Los usuarios pueden hacerse una clara imagen mental de las comparaciones entre series de datos distinguiendo la altura relativa de las barras. Use un gráfico de barras para mostrar datos numéricos cuando quiera presentar distribuciones de datos. Puede crear gráficos de barras tanto horizontales como verticales.

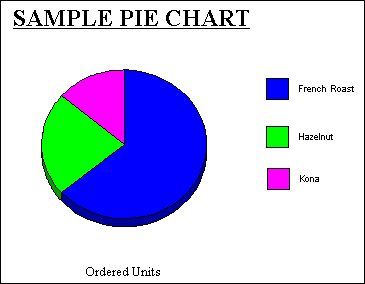

Gráficos circulares. Los gráficos circulares resaltan el lugar en el que los datos encajan con el resto del conjunto. Tenga en cuenta que los gráficos circulares funcionan mejor cuando los datos consisten de varios conjuntos grandes. Demasiadas variables dividirán la tarta en segmentos pequeños y difíciles de distinguir. Use color o textura en segmentos individuales para crear un contraste visual.

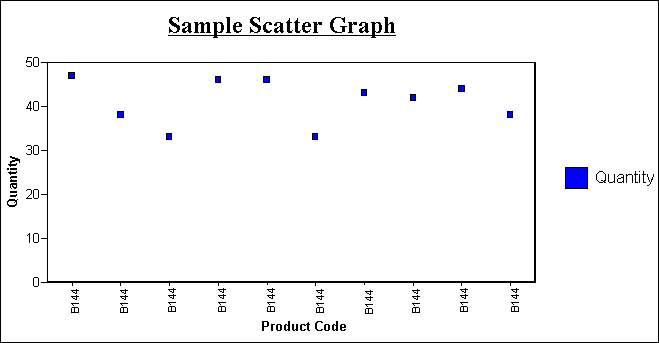

Gráficos de dispersión. Los gráficos de dispersión comparten muchas de las características de los gráficos de líneas básicos. Los datos se pueden trazar usando escalas variables en ambos ejes. Cuando usa un gráfico de dispersión, sus datos son trazados usando un modelo de línea básico. Use un gráfico de dispersión para visualizar la densidad de valores de datos individuales alrededor de puntos particulares o para demostrar patrones en sus datos. Un eje numérico X o campo de clasificación siempre producirá un gráfico de dispersión como tendencia predeterminada.
Es importante tener en cuenta que los gráficos de dispersión y los gráficos de líneas se diferencian sólo por el formato de su eje X. Los gráficos de líneas pueden aparecer sin líneas conectoras (lo que los hace parecer gráficos de dispersión) y los gráficos de dispersión pueden aparecer con líneas conectoras (lo que los hace parecer gráficos de líneas).
Gráficos de área. Los gráficos de áreas son similares a los gráficos de líneas, excepto porque el área entre la línea de datos y la línea cero (o eje) suele tener color o textura. Los gráficos de área le permiten apilar unos datos encima de otros. Al apilarlos se destaca la relación entre las series de datos y se muestran cómo algunas series de datos se acercan o se asemejan a la segunda serie.
Gráficos 3D. Los gráficos 3D añaden dimensión a su presentación gráfica. La dimensión le permite a los usuarios reconocer fácilmente las tendencias basadas en dos o más conjuntos de datos. Los gráficos 3D también confieren impacto a su presentación.
Gráficos bipolares. Un gráfico bipolar está dividido sobre una línea horizontal. Este tipo de gráfico es más útil para analizar tendencias comparativas de valores de datos dispares con el paso del tiempo así como para otros valores de clasificación.
Gráficos radiales. Es un tipo de gráfico circular que se usa en categorías cíclicas. Los gráficos radiales son básicamente análogos al gráfico de líneas, excepto que la escala es envolvente. Los gráficos radiales funcionan bien con cualquier tipo de datos cíclicos, como los meses del año.

Cómo seleccionar escalas

Cómo:

Seleccionar escalas

Después de que haya seleccionado un tipo de gráfico, debe seleccionar una escala apropiada. Una escala es una esquema de clasificación o grupo de medidas que usted selecciona para aplicar al eje de su gráfico. La escala proporciona el marco sobre el que se trazan sus datos. Cuando elija una escala apropiada para sus datos, podrían aparecer patrones significativos, mientras que cuando modifique una escala cambiará la forma general de su gráfico.

Los pasos y las medidas en la escala se representan sobre los ejes de su gráfico por marcas. El tipo de escala que elija determinará el número de divisiones sobre la escala. Hay dos tipos de escala en general que puede aplicar al eje Y de su gráfico:

Escalas lineales
Escalas logarítmicas

Una escala lineal es una escala en la que los valores aumentan aritméticamente. Cada medida a lo largo de la escala es una unidad mayor que la anterior. Las escalas lineales son útiles cuando los datos que se están trazando tienen poca variedad relativa.

Una escala logarítmica es una escala en la que los valores aumentan logarítmicamente. Cada medida sobre la escala representa un aumento exponencial en el valor de datos. Las escalas logarítmicas son útiles cuando necesita acomodar una gran variedad de números.

Tipo de gráfico	Comando de visualización y frase de clasificación
Gráfico lineal	PRINT A {ACROSS\|BY} B (donde B es alfanumérico)
Gráfico de barras verticales	SUM A ACROSS B (donde B es alfanumérico)
Gráfico de barras horizontales	SUM A BY B
Gráfico circular	SET LOOKGRAPH=PIE SUM A {ACROSS\|BY} B o SET PIE=ON SUM A {ACROSS\|BY} B
Gráfico de dispersión (sin líneas de conexión)	PRINT A ACROSS B (donde B es numérico)
Gráfico de dispersión (con líneas de conexión)	SUM A ACROSS B (donde B es numérico)

SET LOOKGRAPH=	Descripción
LINE	Un gráfico vertical de puntos conectados.
HLINE	Un gráfico horizontal de puntos conectados.
HLINE2	Un gráfico horizontal de puntos conectados con dos ejes.
HLINE2S	Un gráfico horizontal de puntos conectados con dos ejes individuales.
HLINSTK	Un gráfico horizontal apilado de puntos conectados.
HLINSTK2	Un gráfico horizontal apilado de puntos conectados con dos ejes.
HLNSTK2S	Un gráfico horizontal apilado de puntos conectados con dos ejes individuales.
HLNSTKPC	Un gráfico horizontal apilado de puntos conectados con porcentajes.
VLINE	Un gráfico vertical de puntos conectados.
VLINE2	Un gráfico vertical de puntos conectados con dos ejes.
VLINE2S	Un gráfico vertical de puntos conectados con dos ejes individuales.
VLINSTK	Un gráfico vertical apilado de puntos conectados.
VLINSTK2	Un gráfico vertical apilado de puntos conectados con dos ejes.
VLNSTK2S	Un gráfico vertical apilado de puntos conectados con dos ejes individuales.
VLNSTKPC	Un gráfico vertical apilado de puntos conectados con porcentajes.

SET LOOKGRAPH=	Descripción
BAR	Un gráfico de barra con las barras desplegadas una al lado de la otra.
STACK	Un gráfico de barras con barras apiladas.
VBAR	Un gráfico de barras verticales.
VBAR2AX	Un gráfico de barras verticales con dos ejes.
VBAR2AXS	Un gráfico de barras verticales con dos ejes separados.
VBRSTK1	Un gráfico de barras verticales apiladas.
VBRSTK2	Un gráfico de barras verticales apiladas con dos ejes.
VBRSTK2S	Un gráfico de barras verticales apiladas con dos ejes individuales.
VBRSTKPC	Un gráfico de barras verticales apiladas con porcentajes.
HBAR	Un gráfico de barras horizontales.
HBAR2AX	Un gráfico de barras horizontales con dos ejes.
HBAR2AXS	Un gráfico de barras horizontales con dos ejes separados.
HBRSTK1	Un gráfico de barras horizontales apiladas.
HBRSTK2	Un gráfico de barras horizontales apiladas con dos ejes.
HBRSTK2S	Un gráfico de barras horizontales apiladas con dos ejes individuales.
HBRSTKPC	Un gráfico de barras horizontales apiladas con porcentajes.

SET LOOKGRAPH=	Descripción
PIE	Un gráfico circular.
PIESINGL	Un solo gráfico circular.
PIEMULTI	Múltiples gráficos circulares.
PIERING	Un gráfico circular en forma de anillo.
PIEMULPR	Múltiples gráficos circulares en forma de anillo y de tamaño proporcional.
PIEMULTP	Múltiples gráficos circulares de tamaño proporcional.
PIEMULTR	Múltiples gráficos circulares en forma de anillo.

SET LOOKGRAPH=	Descripción
SCATTER	Produce un gráfico de dispersión.
SCATTERD	Un gráfico de dispersión doble. Los valores de un conjunto de datos adicional aparecen en un segundo eje de valores (X).
SCATTRLS	Un gráfico de dispersión que señala cada punto de datos con su valor numérico exacto.
SCATTRLD	Un gráfico de dispersión doble que señala cada punto de datos con su valor numérico exacto.

SET LOOKGRAPH=	Descripción
3DAREAG	Un gráfico de área tridimensional de grupo conectado.
3DAREAS	Un gráfico de área tridimensional de serie conectada
3DBAR	Un gráfico de barras bidimensional con barras tridimensionales.
3D_BAR	Un gráfico de barras bidimensional con barras.
3DCUBE	Un gráfico de barras tridimensional en que todos los puntos de datos son bloques de tamaño idéntico, colocados justamente encima de la posición que muestra sus valores de datos.
3DGROUP	Un gráfico de barras bidimensional con barras.
3DOCTAGN	Un gráfico de barras tridimensional con barras en forma de octágono sin raíces.
3DPYRAMD	Un gráfico piramidal tridimensional.
3DRIBBNG	Un gráfico de cinta tridimensional de grupo conectado.
3DRIBBNS	Un gráfico de cinta tridimensional de serie conectada.
3DSPHERE	Un gráfico de barras tridimensional en que todos los puntos de datos son esferas idénticas en tamaño, colocadas justamente encima de la posición que muestra sus valores de datos.
3DSTACK	Un gráfico bidimensional de barras apiladas con barras de tipo tridimensional.
3DSURFCE	Un gráfico tridimensional de superficie que grafica todos los puntos de datos como una superficie tridimensional, como si fuera una ola rodante.
3DSURFHC	Un gráfico tridimensional de superficie en panal que grafica todos los puntos de datos como una superficie tridimensional con un efecto de panal.
3DSURFSD	Un gráfico tridimensional de superficie con lados que grafica todos los puntos de datos como una superficie tridimensional con lados sólidos.

SET LOOKGRAPH=	Descripción
VAREA	Un gráfico de áreas verticales.
VAREASTK	Un gráfico de áreas verticales apiladas.
VAREAR2	Un gráfico de áreas verticales con dos ejes.
VARESTK2	Un gráfico de áreas verticales apiladas con dos ejes.
VARESTKP	Un gráfico de áreas verticales apiladas con porcentajes.
HAREA	Un gráfico de áreas horizontales.
HAREAR2	Un gráfico de áreas horizontales con dos ejes.
HAREASTK	Un gráfico de áreas horizontales apiladas.
HARESTK2	Un gráfico de áreas horizontales apiladas con dos ejes.
HARESTKP	Un gráfico de áreas verticales apiladas con porcentajes.

SET LOOKGRAPH=	Descripción
STOCK	Un gráfico de stock.
STOCKH	Un gráfico de stock de alto-bajo. Las barras que representan los valores numéricos superiores se colocan detrás de las barras que representan los valores numéricos inferiores. Sólo es visible la parte superior de la barra más alta, para destacar la diferencia de valor. La aplicación más común de este tipo de gráfico es la representación de precios de acciones bursátiles. Cada barra representa el precio máximo y mínimo de una acción determinada en un día dado.
STOCKHB	Un gráfico bipolar de alto-bajo. Los valores provenientes de diferentes conjuntos de datos aparecen en polos diferentes.
STOCKHD	Un gráfico de stock doble de alto-bajo. Los valores de un conjunto de datos adicional aparecen en un segundo eje de valores (X).
STOCKHCL	Un gráfico de stock de alto-bajo-cierre. La aplicación más común de este tipo de gráfico es la representación de precios de acciones bursátiles. Cada barra representa el precio máximo, mínimo y de cierre de una acción determinada en un día dado.
STOCKHCB	Un gráfico bipolar de alto-bajo-cierre. Los valores provenientes de diferentes conjuntos de datos aparecen en polos diferentes. La aplicación más común de este tipo de gráfico es la representación de precios de acciones bursátiles. Cada barra representa los precios máximo, mínimo y de cierre de una acción determinada en un día dado.
STOCKHCD	Un gráfico de stock doble de alto-bajo-cierre. Los valores de un conjunto de datos adicional aparecen en un segundo eje de valores (X).
STOCKHOC	Un gráfico de stock de alto-bajo-apertura-cierre. La aplicación más común de este tipo de gráfico es la representación de precios de acciones bursátiles. Cada barra representa el precio más alto, más bajo, de apertura y de cierre de una acción determinada en un día determinado.
STOCKHOB	Un gráfico bipolar de stock de alto-bajo-apertura-cierre. Los valores provenientes de diferentes conjuntos de datos aparecen en polos diferentes.
STOCKHOD	Un gráfico doble de stock de alto-bajo-apertura-cierre. Los valores de un conjunto de datos adicional aparecen en un segundo eje de valores (X).
STOCKHV	Un gráfico de stock de alto-bajo-volumen.
STOCKHOV	Un gráfico de stock de alto-bajo-apertura-cierre-volumen.
STOCKC	Un gráfico de stock de velas.
STOCKHC	Un gráfico de stock de velas de alto-bajo.
STOCKCV	Un gráfico de stock de velas de volumen.
STOCKHCV	Un gráfico de stock de velas de alto-bajo-volumen.

SET LOOKGRAPH=	Descripción
POLAR	Un gráfico polar que muestra despliega puntos en un círculo.
POLAR2	Un gráfico polar doble. Los valores de un conjunto de datos adicional aparecen en un segundo eje de valores (X).

SET LOOKGRAPH=	Descripción
RADARA	Un gráfico de área de radar.
RADARL	Un gráfico de líneas de radar.
RADARL2	Un gráfico doble de líneas de radar. Los valores de un conjunto de datos adicional aparecen en un segundo eje de valores (X).

SET LOOKGRAPH=	Descripción
BUBBLE	Un gráfico de burbuja.
BUBBLED	Un gráfico de burbuja de eje doble.
BUBBLEDL	Un gráfico de burbuja con eje doble y etiquetas.
BUBBLEL	Un gráfico de burbuja con etiquetas.

SET LOOKGRAPH=	Descripción
GANTT	Ofrece una representación visual de acontecimientos críticos en el tiempo que son relevantes para el proyecto. Los gráficos Gantt necesitan seis campos de visualización y un campo de clasificación, en ese mismo orden. Los gráficos Gantt no admiten estilo condicional ni "drill down".
POSITION	Los gráficos de posicionamiento del producto ofrecen una representación visual de la porción de mercado y su crecimiento en lugar de los ingresos y las medidas (pasado, presente, futuro). Los diagramas de posición del producto necesitan un conjunto de tres campos de visualización.
VWATERFL	Gráfico vertical en cascada.
HWATERFL	Gráfico horizontal en cascada.
PARETO	Muestra los datos siguiendo la regla 80:20 de Pareto. Los gráficos de Pareto sólo necesitan un campo de visualización.
MULTI3Y MULTI4Y MULTI5Y	Apile los gráficos para facilitar su lectura, análisis y manejo.
