El comando GRAPH

La sintaxis de la solicitud GRAPH es similar a la sintaxis de la solicitud TABLE. Para producir un gráfico en vez de un informe tabulado, sólo tiene que sustituir el comando GRAPH por TABLE en la solicitud. Por lo tanto, es posible producir gráficos con sólo convertir las solicitudes TABLE en solicitudes GRAPH. Para ver un ejemplo, vaya a Cómo convertir una solicitud TABLE en una solicitud GRAPH.

Sin embargo, no todos los recursos TABLE tienen un GRAPH equivalente y existen limitaciones prácticas en cuanto a la cantidad de datos que se pueden mostrar eficientemente en un gráfico. Cuando una solicitud TABLE ha sido convertida de este modo, las diversas frases que constituyen el cuerpo de la solicitud adquieren significados especiales que determinan el formato y la apariencia del gráfico. El tipo de gráfico que produce una solicitud GRAPH depende del comando usado (SUM o PRINT), así como de las frases de clasificación (ACROSS o BY).

Similitudes entre GRAPH y TABLE

Los elementos de la solicitud GRAPH suelen seguir las mismas reglas que sus equivalentes TABLE:

La palabra FILE y el nombre del archivo deben seguir inmediatamente al comando GRAPH, a menos que se hayan especificado previamente en un comando SET:
```
SET FILE=filename
```
Puede especificar cualquier archivo disponible para WebFOCUS, incluyendo las estructuras unidas o de referencia cruzada.
Puede concatenar orígenes de datos distintos en una solicitud GRAPH mediante el comando MORE. Para más detalles, consulte Concatenación universal.
El orden de las frases en la solicitud no afecta el formato del gráfico. Por ejemplo, la frase de selección podría tanto seguir como preceder al comando y la(s) frase(s) de clasificación. El orden de las frases de clasificación afecta al formato de los gráficos, del mismo modo en el que las solicitudes TABLE afectan al aspecto de los informes.
La palabra END debe estar sola en una línea para poder completar la solicitud.
Todas las fechas aparecen en formato MDY a menos que se conviertan en campos alfanuméricos.

Diferencias entre GRAPH y TABLE

Existen unas pocas diferencias sintácticas notables entre TABLE y GRAPH. De manera específica, las siguientes restricciones están en vigor:

Una solicitud GRAPH debe contener un comando de visualización con al menos un campo y al menos una frase de clasificación (BY o ACROSS) para poder producir un gráfico que tenga sentido.
En solicitudes GRAPH, el objeto del comando de visualización siempre debe ser un campo numérico.
En una solicitud GRAPH no se admiten más de cinco campos de visualización. Los formatos de gráfico estándar no suelen admitir más variables que mostrar sin que el gráfico termine siendo ilegible.
Se pueden usar varias frases BY en una solicitud. En esos casos, se producirán múltiples gráficos. En una solicitud GRAPH se permite sólo una frase ACROSS, mientras que las solicitudes de ciertas formas de gráficos pueden tener tanto frases ACROSS como frases BY.
El número de valores ACROSS no puede pasar de 64.
La opción RUN no está disponible como alternativa a END.

Principio de página

Ejemplo: Cómo convertir una solicitud TABLE en una solicitud GRAPH

A continuación vea cómo convertir fácilmente una solicitud TABLE en una solicitud GRAPH cambiando el comando TABLE por el comando GRAPH.

TABLE FILE GGORDER
HEADING CENTER
"SAMPLE TABLE"
SUM QUANTITY
BY PRODUCT_DESC AS 'Coffee Types'
WHERE PRODUCT_DESC EQ 'French Roast' OR 'Hazelnut' OR 'Kona'
END

La salida es:

        SAMPLE TABLE
Coffee Types      Ordered Units
------------      -------------
French Roast             285689
Hazelnut                 100427
Kona                      61498

La misma solicitud con un comando GRAPH en lugar de un comando TABLE es:

GRAPH FILE GGORDER
HEADING CENTER
"Sample Graph"
SUM QUANTITY
BY PRODUCT_DESC AS 'Coffee Types'
WHERE PRODUCT_DESC EQ 'French Roast' OR 'Hazelnut' OR 'Kona'
END

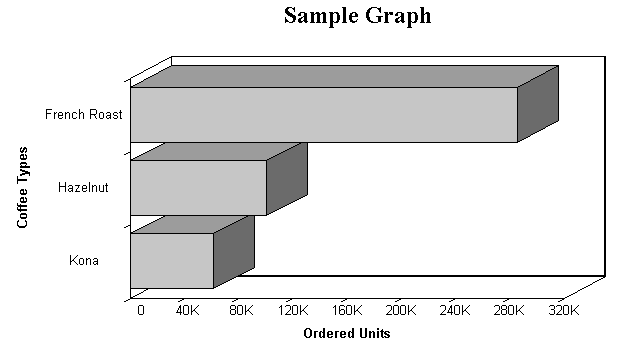

La salida es:
