x

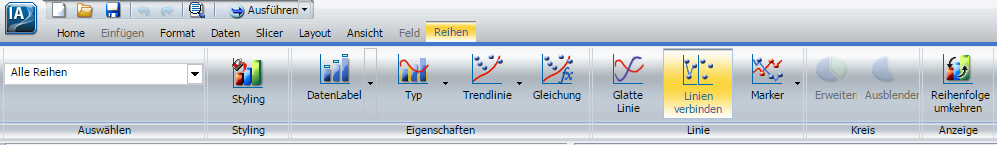

Die Auswählen-Gruppe enthält ein Dropdown-Menü für die Auswahl eines spezifischen Messgrößenfeldes, auf das eine oder mehrere Optionen, die im Tab Reihe zur Verfügung stehen, angewendet werden sollen. Alle Reihen ist die Default-Einstellung. Es werden die ausgewählten Optionen auf alle Messgrößenfelder im Report angewendet.

x

Die Gruppe Style enthält den folgenden Befehl für die Modifikation der Style-Optionen für die ausgewählte Reihe in einem Diagramm:

• Formatierung. Öffnet die Dialogbox Reihe formatieren, in der Sie die Styling-Optionen für die ausgewählte Reihe bearbeiten können. Sie können diese Dialogbox auch öffnen, indem Sie auf eine Reihe rechtsklicken und dann klicken auf Mehr Styling-Optionen. Weitere Informationen finden Sie unter Eine Reihe formatieren.

x

Die Gruppe Eigenschaften enthält die folgenden Befehle für die Verbesserung von Diagrammen:

• Datenlabels. Dem Diagramm Labels hinzufügen. Das Dropdownmenü enthält die folgenden Optionen für die Datenposition, um auszuwählen, wo Datenwerte in einem Diagramm als Labels angezeigt werden:
  • Oberhalb (Default)
  • Am oberen Rand
  • Unterhalb des oberen Randes
  • Zentriert
  • Unten

  Wenn Sie auf Weitere Datenlabel-Optionen klicken, wird die Dialogbox Labels formatieren geöffnet, in der Sie Ihre Datenlabels weiter bearbeiten können. Weitere Informationen finden Sie unter Datenlabels formatieren.

• Type. Öffnet ein Dropdown-Menü mit den folgenden Optionen für die Auswahl unterschiedlicher Diagrammtypen:
  • Keine (Default)
  • Balken
  • Linie
  • Fläche

  Hinweis: Nachdem Sie Änderungen am Diagrammtyp anhand des Buttons Typ im Reihen-Tab vorgenommen haben, wird der Diagrammtyp im Format-Tab überschrieben.

• Trendlinie. Öffnet ein Dropdown-Menü, das die folgenden Optionen enthält, um einem Diagramm eine Trendlinie hinzuzufügen:
  • Keine (Default)
  • Lineare
  • Quadratisch
  • Polynomial
  • Hyperbolisch
  • Logarithmisch
  • Hyperbolisch modifiziert
  • Rational
  • Exponentiell
  • Exponentiell modifiziert
  • Log quadratisch
  • Geometrisch

  Hinweis:

  • Die Option Trendlinie ist in HTML5 nicht verfügbar.
  • Die Option Trendlinie ist in InfoAssist Basic nicht verfügbar.

  Weitere Informationen finden Sie unter Eine Trendlinie hinzufügen.

• Gleichung. Zeigt die assoziierte mathematische Gleichung für die ausgewählte Trendlinie im Diagramm an.

  Hinweis:

  • Die Gleichung ist in HTML5 nicht verfügbar.
  • Die Option Gleichung ist in InfoAssist Basic nicht verfügbar.

x

Die Gruppe Linie enthält die folgenden Optionen, mit denen Sie Diagrammlinien und Linienmarkierungen formatieren können:

• Durchgezogene Linie. Bildet das Diagramm mit durchgezogenen Linien ab. Weitere Informationen finden Sie unter Auf ein Liniendiagramm den Effekt Durchgezogene Linie anwenden.

  Hinweis: Die Option Durchgezogene Linie ist in InfoAssist Basic nicht verfügbar.

• Verbindungslinien. Steuert die Anzeige von Verbindungslinien zwischen Markierungen in einem Linien- oder Streudiagramm. Per Default sind Lilnien in einem Liniendiagramm verbunden und in einem Streudiagramm nicht verbunden.
• Markierung. Öffnet ein Dropdown-Menü, in dem Sie Optionen auswählen können, mit denen Sie die Anzeige der Defaultdaten und Legendenmarkierungen in Linien- und Streudiagrammen ändern können. Das Dropdownmenü enthält die folgenden Optionen:
  • Keine
  • Rechteck
  • Kreis
  • Diamant
  • Pluszeichen
  • Abwärtspfeil
  • Aufwärtspfeil
  • Rechtspfeil
  • Linkspfeil
  • Piratenzeichen
  • Haus
  • Hexagon
  • Fettes X
  • Fünfzackiger Stern
  • Sechszackiger Stern
  • Sanduhr
  • Quersanduhr
  • Horizontale Linie
  • Vertikale Linie
  • Fläche

  Weitere Informationen finden Sie unter Das Aussehen einer Markierung ändern.

  Hinweis: Die Option Markierung ist in InfoAssist Basic nicht verfügbar.

x

Die Gruppe Kreisdiagramm enthält Optionen, mit denen Sie Kreissektoren vergrößern oder ausblenden können. Die Gruppe Kreisdiagramm wird nur aktiviert, wenn Sie in der Gruppe Diagrammtypen im Tab Format auf Kreisdiagramm klicken.

Hinweis: Die Kreisdiagrammoptionen sind in InfoAssist Basic nicht verfügbar.

x

Die Gruppe Anzeige enthält den Befehl Umgekehrte Reihenfolge, mit dem Sie die Reihenfolge einer Reihe umkehren können, wenn Alle Reihen in der Gruppe Auswählen ausgewählt wurde.

Die Option Umgekehrte Reihenfolge ist für alle Diagrammtypen verfügbar.
