SET HAXIS={nn|760}

Hierbei gilt:

{nn|760}

Ist ein positiver numerischer Wert. Der Default ist 760 Pixel.

Hinweis: Die maximale HAXIS-Größe für SVG-Diagramme beträgt 40 Zoll.

x

SET VAXIS={nn|400}

Hierbei gilt:

{nn|400}

Ist ein positiver numerischer Wert. Der Default ist 400 Pixel.

Hinweis: Die maximale VAXIS-Größe für SVG-Diagramme beträgt 40 Zoll.

x

Um die Parameter einzustellen, die die GRAPH-Umgebung einstellen, verwenden Sie die entsprechende Variation des SET-Parameters.

SET parameter=value,parameter=value...

Eine Liste der unterstützten GRAPH-Parameter finden Sie unter Werte und Funktionen von SET-Parametern für Diagramme.

Hinweis:

• Wiederholen Sie den Befehl SET auf jeder Zeile.
• Wenn Sie in eine Zeile mehr als einen Parameter eingeben, trennen Sie sie durch Kommas ab.
• Sie können eindeutige abgeschnittene Versionen von Parameternamen verwenden. Sie müssen sicherstellen, dass sie eindeutig sind.

Nach oben

Beispiel: SET-Parameter mit GRAPH-Anfragen verwenden

Nachfolgend sehen Sie, wie Sie die Höhe (Y-Achse) und Breite (X-Achse) für ein Diagramm einstellen.

SET HAXIS=75,VAXIS=40
GRAPH FILE filename
.
.
.
END

x

Diagramm-SET-Parameter	Werte	Parameterfunktion
3D	ON|OFF	Wenn ON wird ein dreidimensionales Diagramm erzeugt. Wenn OFF wird ein zweidimensionales Diagramm erzeugt. ON ist der Default.
AUTOTICK	ON|OFF	Wenn ON werden Strichmarkierungsintervalle automatisch eingestellt. ON ist der Default. (Siehe auch HTICK und VTICK.)
BARNUMB	ON|OFF	Wenn ON werden die Summenwerte an das Ende der Balken in Balkendiagramm oder der Kreissektoren in Kreisdiagrammen platziert. OFF ist der Defaultwert.
BSTACK	ON|OFF	Wenn ON bedeutet dies, dass die Balken in einem Balkendiagramm nicht nebeneinander angeordnet sondern gestapelt werden. OFF ist der Defaultwert.
GRAPHEDIT	graphedit	Seit WebFOCUS 8.0 ist dieser Parameter veraltet. Informationen über das Bearbeiten von Diagrammen finden Sie im WebFOCUS InfoAssist-Handbuch für Benutzer.
GRID	ON|OFF	Wenn ON gibt dies an, dass auf dem Diagramm ein Raster an den horizontalen und vertikalen Klassenmarkierungen abgebildet werden soll (siehe auch VGRID). OFF ist der Defaultwert.
HAUTO	ON|OFF	Wenn ON gibt dies automatische Skalierung der horizontalen Achse an, es sei denn dies wird vom Benutzer überschrieben. Wenn OFF muss der Benutzer Werte für HMAX und HMIN angeben. ON ist der Default.
HAXIS		Gibt die Breite der horizontalen Achse in Zeichen an. Der Parameter kann angepasst werden für Diagramme, die offline erzeugt werden. HAXIS wird ignoriert für Online-Anzeige, da die Breite des Diagramms automatisch angepasst wird auf die Breite des Anzeigebereichs.
HCLASS	nnn	Gibt die horizontale Intervallmarkierung an, wenn AUTOTICK=OFF (siehe auch HTICK).
HISTOGRAM	ON|OFF	Wenn ON wird anstelle einer Kurve ein Histogramm abgebildet, wenn die Werte auf der horizontalen Achse nicht numerisch sind. ON ist der Default.
HMAX	nnn	Gibt den Maximalwert auf der horizontalen Achse an, wenn die automatische Skalierung nicht verwendet wird (HAUTO=OFF).
HMIN	nnn	Gibt den Minimalwert auf der horizontalen Achse an, wenn die automatische Skalierung nicht verwendet wird (HAUTO=OFF).
HSTACK	ON|OFF	Wenn ON bedeutet dies, dass die Balken in einem Histogramm nicht nebeneinander angeordnet sondern gestapelt werden. OFF ist der Defaultwert.
HTICK	nnn	Gibt das Strichmarkierungsintervall für die horizontal Achse an, wenn AUTOTICK OFF ist (siehe auch HCLASS).
LOOKGRAPH	option	Gibt den Diagrammtyp an. Weitere Informationen finden Sie unter Diagrammstile mit LOOKGRAPH bestimmen.
PIE	ON|OFF	Wenn ON eingestellt ist, bedeutet dies, dass ein Kreisdiagramm gewünscht wird. OFF ist der Defaultwert.
VAUTO	ON|OFF	Wenn ON gibt dies automatische Skalierung der vertikalen Achse an, es sei denn dies wird vom Benutzer überschrieben. Wenn OFF muss der Benutzer Werte für VMAX und VMIN angeben. ON ist der Default.
VAXIS		Gibt die Seitenlänge in Zeilen an. Der Parameter kann angepasst werden für Diagramme, die offline erzeugt werden. VAXIS wird ignoriert für Online-Anzeige, da die Höhe des Diagramms automatisch angepasst wird auf den Anzeigebereich.
VCLASS	nnn	Gibt die vertikale Intervallmarkierung an, wenn AUTOTICK=OFF (siehe auch VTICK).
VGRID	ON|OFF	Wenn ON gibt dies an, dass auf dem Diagramm ein Raster an den horizontalen und vertikalen Klassenmarkierungen abgebildet werden soll (siehe auch GRID). OFF ist der Defaultwert.
VMAX	nnn	Gibt den Maximalwert auf der vertikalen Achse an, wenn die automatische Skalierung nicht verwendet wird (VAUTO=OFF).
VMIN	nnn	Gibt den Minimalwert auf der vertikalen Achse an, wenn die automatische Skalierung nicht verwendet wird (VAUTO=OFF).
VTICK	nnn	Gibt das Strichmarkierungsintervall für die vertikale Achse an, wenn AUTOTICK OFF ist (siehe auch VCLASS).
VZERO	ON|OFF	Bestimmt, ob Werte entlang der Y-Achse gespeichert oder ignoriert werden. Wenn ON, werden fehlende Daten entlang der Y-Achse als Null behandelt. Wenn OFF werden fehlende Werte entlang der Y-Achse ignoriert und die Werte werden nicht in der Matrix gespeichert. OFF ist der Defaultwert.

x

SET HAUTO=OFF, HMAX=nn, HMIN=nn

Hierbei gilt:

HAUTO

Ist die automatische Skalierungsfunktion. Wenn HAUTO ON ist, werden alle Werte für HMAX und HMIN überschrieben.

HMAX=nn

Stellt die Obergrenze auf der horizontalen Achse ein. Der Default ist 0.

HMIN=nn

Steuert die Untergrenze auf der horizontalen Achse, wenn HAUTO OFF ist. Der Default ist 0.

Hinweis:

• Wenn Sie mehrere SET-Parameter auf einer Zeile eingeben, trennen Sie sie durch Kommas.
• Wenn Sie Grenzen definieren, die nicht alle Datenwerte einbeziehen, werden OVER oder UNDER angezeigt, um anzugeben, dass manche der extrahierten Dateien im Diagramm nicht widergespiegelt werden.

x

SET VAUTO=OFF, VMAX=nn, VMIN=nn

Hierbei gilt:

VAUTO

Ist die automatische Skalierungsfunktion. Wenn VAUTO ON ist, werden alle Werte für VMAX und VMIN überschrieben.

VMAX=nn

Stellt die Obergrenze auf der vertikalen Achse ein, wenn VAUTO OFF ist. Der Default ist 0.

VMIN=nn

Steuert die Untergrenze auf der vertikalen Achse, wenn VAUTO OFF ist. Der Default ist 0.

Hinweis:

• Wenn Sie mehrere SET-Parameter auf einer Zeile eingeben, trennen Sie sie durch Kommas.
• Wenn Sie Grenzen definieren, die nicht alle Datenwerte einbeziehen, werden OVER oder UNDER angezeigt, um anzugeben, dass manche der extrahierten Dateien im Diagramm nicht widergespiegelt werden.

x

GRAPH FILE filename
graph commands
ON GRAPH SET STYLE *
*GRAPH_SCRIPT
API calls
*END

*GRAPH_JS
JSON
*END

WEBFOCUS StyleSheet commands
ENDSTYLE
END

Hierbei gilt:

filename

Gibt eine Datenquelle für das Diagramm an.

API-Aufrufe

Sind API-Aufrufe Sie müssen in einem GRAPH_SCRIPT-Block innerhalb von *GRAPH_SCRIPT- und *END-Deklarationen enthalten sein. Eine Anfrage kann mehrere GRAPH_SCRIPT-Blöcke an beliebiger Stelle innerhalb des Styling-Abschnitts beinhalten. Informationen über das Diagramm-API finden Sie im Handbuch WebFOCUS-Grafiken.

JSON

Sind JSON-Methoden und Eigenschaften, die auf HTML5 Diagrammausgaben Anwendung finden. Sie müssen in einem GRAPH_JS-Block innerhalb von *GRAPH_JS-*END-Deklarationen enthalten sein. Eine Anfrage kann mehrere GRAPH_JS-Blöcke an beliebiger Stelle innerhalb des Styling-Abschnitts beinhalten. Weitergehende Informationen zu den JSON-Methoden und Eigenschaften finden Sie im Handbuch "JavaScript-Diagramm-Engine-API".

WEBFOCUS StyleSheet-Befehle

Genaueres über StyleSheet-Befehle finden Sie unter Ein WebFOCUS StyleSheet erstellen und verwalten.

Nach oben

Beispiel: Diagramme mit dem Diagramm-API anpassen

Das folgende Beispiel mit Anmerkungen zeigt, wie Sie ein Diagramm mit ON GRAPH SET STYLE * anpassen. Der Diagramm-API-Code wird in der Anfrage markiert.

   GRAPH FILE SALES
   SUM RETURNS
   RETAIL_PRICE
   ACROSS PROD_CODE AS 'Product Code'
   ON GRAPH SET STYLE *
   *GRAPH_SCRIPT
1. setLegendMarkerPosition(4);
2. setO1LabelRotate(0);
3. setTitleString("Sales Report");
4. setTextJustHoriz(getTitle(),1);
   *END
   DEFMACRO=COND0001, MACTYPE=RULE, WHEN=RETURNS GT 4,$
   TYPE=DATA,MACRO=COND0001,ACROSSCOLUMN=RETURNS,COLOR=RED,$
   ENDSTYLE
   END

Hierbei gilt:

1. Zeigt Legendentext in der Legendenmarkierung an.
2. Zeigt die X-Achsenlabels horizontal an.
3. Zeigt den Titel (Verkaufsreport) ohne Anführungszeichen an.
4. Zentriert den Titel.

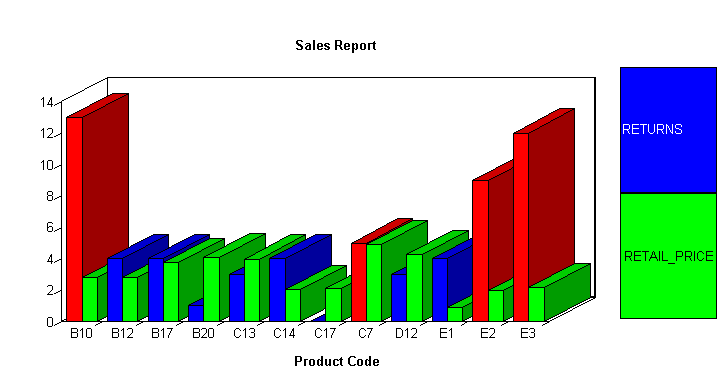

Die Ausgabe ist:
