Einem Diagramm Labels hinzufügen

In diesem Abschnitt:

Das Hinzufügen von Labels in Ihrem Diagramm gibt Ihnen die Möglichkeit zu verdeutlichen, worauf sich die Daten in Ihrem Diagramm beziehen. Weiterhin können Sie Ihrem Diagramm Kopf- und/oder Fußzeilen hinzufügen sowie horizontale (X) bzw. vertikale (Y) Achsenlabels.

Sie können Ihrem Diagramm eine Kopf- oder Fußzeile mit der HEADING- oder FOOTING-Phrase hinzufügen. Die Syntax ist identisch mit der, die für Kopf- und Fußzeilen in TABLE-Anfragen verwendet wird. Sie können in Diagrammkopfzeilen und -fußzeilen auch Feldwerte einbetten. Diese Funktion ist besonders hilfreich, um Diagrammen Anmerkungen hinzuzufügen, die mehrere Sortierfelder enthalten.

Genaueres über Kopf- und Fußzeilen und eingebettete Felder finden Sie unter Kopfzeilen, Fußzeilen, Titel und Labels verwenden.

Hinweis: Falls Ihre Diagrammlabels oder Legenden bei der Ausführung Ihres Diagramms nicht richtig angezeigt werden, siehe Ihre Farbeinstellungen ändern, um dies korrigieren zu können.


Nach oben

Beispiel: Einem Diagramm eine Kopf- und Fußzeile hinzufügen

Nachfolgend sehen Sie, wie Sie Ihrem Diagramm eine Kopfzeile mit einem eingebetteten Feld hinzufügen. In diesem Beispiel lautet die Kopfzeile "Kaffeebestellung Gesamt" mit dem eingebetteten Feld TOT.QUANTITY.

GRAPH FILE GGORDER
HEADING CENTER
"Total Coffee Orders: <TOT.QUANTITY "
SUM QUANTITY
BY PRODUCT_DESC
WHERE PRODUCT_DESC EQ 'French Roast' OR 'Hazelnut' OR 'Kona'
FOOTING CENTER
"For year-end orders"
END

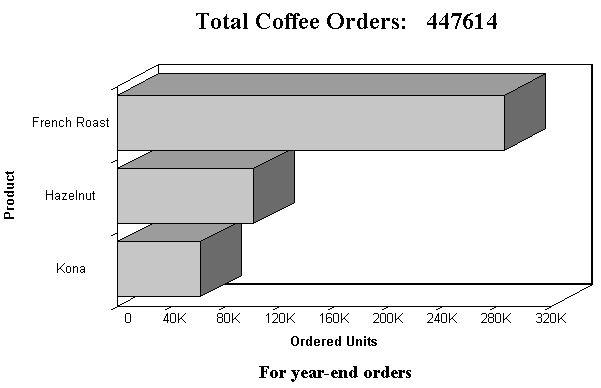

Die Ausgabe ist:


Nach oben

x
Labels der vertikalen (Y-Achse) und horizontalen Achse (X-Achse) eines Diagramms hinzufügen

Vertikale (Y-Achse) und horizontale (Y-Achse) Diagrammlabels werden in das Diagramm platziert je nachdem, welche Anzeige- und Sortierfelder in der Anfrage angegeben sind. Die Titel, die im Diagramm erscheinen sind die Titel, die in der Masterdatei für dieses bestimmte Feld erscheinen.

Der vertikale (Y-Achse) Titel des Diagramms wird durch das Anzeigfeld bestimmt. Beachten Sie, dass wenn die Anzahl der Y-Achsenlabels größer als 1 ist, die Labels nicht an der Y-Achse angezeigt werden. Stattdessen werden die Labels in einer Legende angezeigt, die die Namen der dargestellten Felder zur Verfügung stellt.

Der horizontale (X-Achse) Titel des Diagramms, wird durch das Sortierfeld bestimmt.

Sie können einen Titel ersetzen, indem Sie in der GRAPH-Anfrage eine AS-Phrase verwenden.
