Der Befehl GRAPH

Die Syntax der GRAPH-Anfrage ähnelt der Syntax der TABLE-Anfrage. Um ein Diagramm anstelle eines tabellarischen Reports zu erstellen, müssen Sie im der Anfrage lediglich den Befehl GRAPH durch TABLE ersetzen. Sie können daher Diagramme erzeugen, indem Sie einfach TABLE-Anfragen in GRAPH-Anfragen umwandeln. Ein Beispiel finden Sie unter Eine TABLE-Anfrage in eine GRAPH-Anfrage umwandeln.

Es hat jedoch nicht jede TABLE-Funktion eine GRAPH-Entsprechung, und es gibt ein paar praktische Einschränkungen für die Informationsmenge, die Sie effektiv in einem Diagramm anzeigen können. Wenn eine TABLE-Anfrage auf diese Weise umgewandelt wird, haben die einzelnen Phrasen, die den Hauptteil des Reports ausmachen, besondere Bedeutungen, die das Format und das Layout des Diagramms bestimmen. Der Diagrammtyp, der von einer GRAPH-Anfrage produziert wird, hängt von den verwendeten Darstellungs-Befehlen (SUM oder PRINT) und den Sortierphrasen (ACROSS oder BY) ab.

Ähnlichkeiten zwischen GRAPH und TABLE

Die Elemente der GRAPH-Anfrage folgen im Allgemeinem denselben Regeln, wie ihre TABLE-Entsprechungen:

Das Wort FILE und der Dateiname müssen dem Befehl GRAPH direkt folgen, es sei denn sie wurden zuvor in einem SET-Befehl angegeben:
```
SET FILE=filename
```
Sie können eine beliebige Datei angeben, die für WebFOCUS verfügbar ist, einschließlich verbundener oder querverwiesener Strukturen.
Sie können andersartige Datenquellendateien in einer GRAPH-Anfrage mit dem Befehl MORE verketten. Genaueres finden Sie unter Universale Verkettung.
Die Reihenfolge der Phrasen in der Anfrage wirkt sich nicht auf das Format des Diagramms aus. Es kann beispielsweise die Auswahlphrase dem Anzeigebefehl und der Sortierphrase folgen oder vorangestellt sein. Die Reihenfolge von Sortierphrasen wirkt sich auf das Format eines Diagramms aus, so wie sich die Reihenfolge von Sortierphrasen in TABLE-Anfragen auf das Aussehen des Reports auswirkt.
Das Wort END muss sich auf einer eigenen Zeile befinden, um eine Anfrage abzuschließen.
Es werden alle Daten im Format MDY angezeigt, es sei denn sie werden in alphanumerische Felder geändert.

Unterschiede zwischen GRAPH und TABLE

Es gibt ein paar beachtenswerte Unterschiede in der Syntax zwischen TABLE und GRAPH. Es treffen speziell die folgenden Beschränkungen zu:

Eine GRAPH-Anfrage muss einen Anzeigebefehl mit wenigstens einem Anzeigefeld und wenigstens einer Sortierphrase (BY oder ACROSS) enthalten, um ein aussagefähiges Diagramm zu erzeugen.
In GRAPH-Anfragen muss das Objekt des Anzeigebefehls immer ein numerisches Feld sein.
Es sind in einer GRAPH-Anfrage maximal fünf Anzeigefelder erlaubt. Standardmäßige Diagrammformate erlauben es nicht, dass mehr Variable angezeigt werden, ohne dass das Diagramm unlesbar wird.
Es können in einer Anfrage mehrere BY-Phrasen verwendet werden, was dazu führt, dass mehrere Diagramme erstellt werden. Nur eine ACROSS-Phrase ist erlaubt in einer GRAPH-Anfrage, und Anfragen für bestimmte Diagrammformate können sowohl ACROSS- als auch BY-Phrasen enthalten.
Die Anzahl der ACROSS-Werte darf 64 nicht überschreiten.
Die Option RUN ist nicht verfügbar als eine Alternative zu END.

Nach oben

Beispiel: Eine TABLE-Anfrage in eine GRAPH-Anfrage umwandeln

Im Folgenden wird beschrieben, wie eine TABLE-Anfrage einfach in eine GRAPH-Anfrage umgewandelt werden kann, indem der TABLE-Befehl in einen GRAPH-Befehl geändert wird.

TABLE FILE GGORDER
HEADING CENTER
"SAMPLE TABLE"
SUM QUANTITY
BY PRODUCT_DESC AS 'Coffee Types'
WHERE PRODUCT_DESC EQ 'French Roast' OR 'Hazelnut' OR 'Kona'
END

Die Ausgabe ist:

        SAMPLE TABLE
Coffee Types      Ordered Units
------------      -------------
French Roast             285689
Hazelnut                 100427
Kona                      61498

Dieselbe Anfrage mit einem GRAPH-Befehl anstelle in eines TABLE-Befehls ist:

GRAPH FILE GGORDER
HEADING CENTER
"Sample Graph"
SUM QUANTITY
BY PRODUCT_DESC AS 'Coffee Types'
WHERE PRODUCT_DESC EQ 'French Roast' OR 'Hazelnut' OR 'Kona'
END

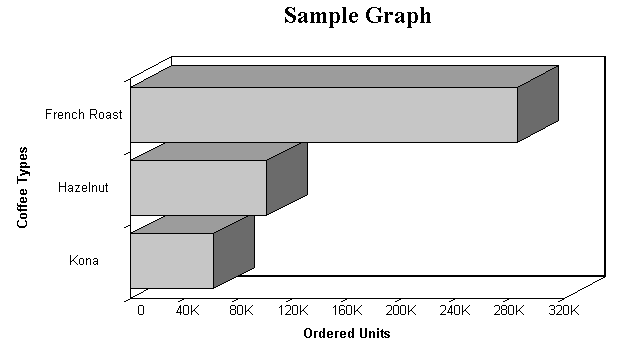

Die Ausgabe ist:
