Dans App Studio, vous pouvez utiliser le panneau Vue Procédure pour créer des procédures à composants multiples. Vous pouvez accéder au panneau Vue Procédure en procédant de l'une des opérations suivantes :

• Cliquez sur Nouveau dans le menu Accès rapide, comme le montre l'image suivante.



  Dans la fenêtre de dialogue Nouveau, sélectionnez Procédures, puis cliquez sur OK, comme le montre l'image suivante.



  Le panneau Vue Procédure s'ouvre.

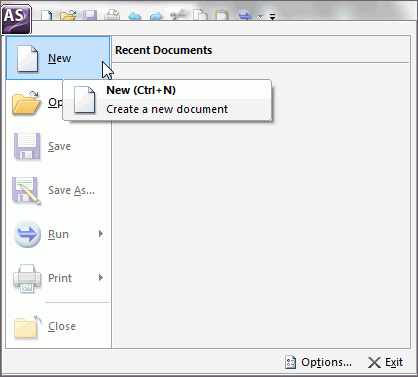

• Cliquez sur Nouveau dans le menu Application, comme le montre l'image suivante.



  Dans la fenêtre de dialogue Nouveau, sélectionnez Procédures, puis cliquez sur OK, comme le montre l'image suivante.



  Le panneau Vue Procédure s'ouvre.

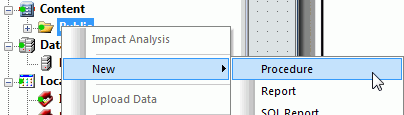

• Faites un clic droit sur un dossier d'application ou de projet dans le panneau Arborescence d'environnements, pointez sur Nouveau, puis cliquez sur Procédure, comme le montre l'image suivante.



  Le panneau Vue Procédure s'ouvre.

Après la création de votre procédure, le panneau Vue Procédure et la zone de dessin Procédure s'ouvrent, comme le montre l'image suivante. La première composante de chaque fichier de procédure est une composante de commentaire. Vous pouvez fermer cette zone et créer votre procédure ou la laisser ouverte.

Pour créer de nouveaux composants, dans le panneau Vue Procédure, faites un clic droit sur le commentaire ou le dossier de la procédure, pointez sur Nouveau et cliquez sur le type de composant que vous voulez créer. Le composant sera ajouté à la procédure après le composant sur lequel vous avez fait un clic droit. Par exemple, faites un clic droit sur le fichier de commentaires, pointez sur Nouveau, puis cliquez sur Rapport.

Si un composant de la procédure est ouvert, une flèche verte apparaît à côté de l'icône du composant, comme le montre l'image suivante.

Lorsque plusieurs composants sont ouverts en même temps, ils sont classés sous l'onglet de la procédure. L'image suivante montre un composant de graphique, composant de rapport, et un composant de commentaires, tous ouverts sous l'onglet Procedure5.fex.

Cette fonctionnalité vous permet de basculer rapidement entre les zones de dessin. Vous pouvez fermer les composants lorsque vous avez terminé d'éditer, et laisser les composants sur lesquels vous travaillez encore à l'ouverture. Vous pouvez ouvrir et fermer ces composants alors que vous développez votre procédure.

Exemple : Procédure multi-composants

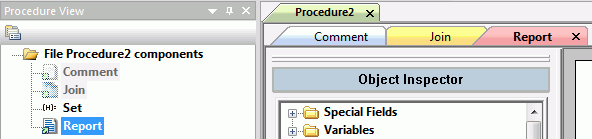

L'image suivante montre une procédure multi-composants dans le panneau Vue Procédure, avec les composants Commentaire, Jointure, Configurer, et Rapport. Les composants Commentaire, Jointure, et Rapport sont ouverts. Remarquez que la zone de dessin Rapport est acutellement active.
